在现代工业的宏伟殿堂中，模具被誉为“工业之母”，是一切规模化制造的基石。而深藏于模具之内，直接塑造产品筋骨与灵魂的，正是模具型芯——这位定义万物内在形态的无名英雄。它是一支勾勒内部乾坤的“灵魂之笔”，在高温高压的淬炼下，于方寸之间精准镌刻出每一个孔洞、每一条螺纹、每一处卡扣。从咆哮奔腾的汽车发动机缸体，到静默承载海量数据的电子芯片封装，再到我们掌中那浑然一体的智能手机外壳——您可曾想过，这些复杂产品精妙绝伦的内部世界，究竟由何而来？答案，就深藏在模具型芯的精密设计与制造艺术之中。本文将带领您深入这个微观宇宙，系统解析其类型、材料、设计精髓、制造工艺、维护策略与未来趋势，旨在为您呈上一部关于模具型芯的终极参考手册。
第一章：模具型芯的核心定义与核心价值
模具型芯，远非模具中一个简单的部件，它是实现产品从二维图纸到三维实体、从外在形态到内在功能的关键载体。理解其核心定义与价值，是掌握模具技术的第一步。
1.1 什么是模具型芯？—— 内在形态的塑造者
模具型芯是模具系统中专门用于成型产品内部几何形状的核心功能部件。它与型腔——负责成型产品外部形状的部分——精密配合，共同围合出一个完整的、与最终产品形状相反的封闭空间（即“模穴”）。
在注塑、压铸等成型过程中，熔融的塑料或金属在高压下被注入这个模穴。材料充满型芯与型腔之间的空隙后，经冷却固化，型芯部分通过机械运动被移开（抽芯）或产品从其表面被强制顶出，从而得到一个具有特定内部结构的中空或复杂几何构件。
一个更生动的理解：
“负负得正”的哲学：型芯本身是一个“负形”，它通过塑造材料的“负空间”，最终得到了产品内在的“正形”。它是定义“空”与“无”的实体，以此创造产品的“实”与“有”。
“三明治”结构的深化：我们可以将一套完整的模具理解为一个精密的三明治组装体：
上模/动模：通常包含主要型腔和顶出系统。
下模/定模：通常包含主要型芯和浇注系统。
型芯与型腔：它们是三明治的“馅料”，是直接接触产品、决定其品质的核心。型芯，正是专门负责在“馅料”中挖出复杂内部空间的那部分。
功能的具体化：型芯不仅仅制造一个“空腔”。它精确地决定了产品的壁厚、内孔的直径与深度、加强筋的走向与厚度、安装柱的位置与结构，以及所有内部卡扣、螺纹、装配导轨等功能特征的形态。
1.2 型芯的不可或缺性—— 超越“成型”的战略价值
型芯的重要性远不止于“形成一个洞”。它是现代制造业实现产品功能化、集成化和轻量化的基石，其战略价值体现在四个层面：
1.2.1实现复杂中空结构：从“实心”到“空心”的飞跃
没有型芯，注塑和压铸工艺将只能生产简单的实心块状物或开口浅薄的容器。型芯的存在，使得生产诸如汽车进气歧管、洗衣机滚筒、化妆品瓶体、齿轮箱壳体等具有复杂内腔的产品成为可能。它实现了材料的优化分布，在保证结构强度的前提下，实现了产品的轻量化与功能集成化。
1.2.2塑造内部功能特征：产品装配的“幕后工程师”
一个产品的外部造型决定了其美学价值，而内部结构则决定了其功能性与可靠性。型芯是这些内部功能的直接塑造者：
螺丝柱：用于螺钉紧固连接。
卡扣结构：实现零件之间的无螺钉快速拆装。
装配导轨：确保PCB板等内部元件精准就位。
内部流道：在流体设备中引导介质流动。
这些特征的精度直接由型芯的加工精度保证，决定了最终产品的装配顺畅度与整体品质。
1.2.3保证产品精度与一致性：大规模制造的“定海神针”
在高精度制造领域，型芯的尺寸稳定性、热稳定性和耐磨性是保证产品批量化质量一致性的核心。
尺寸公差：一个高精度的型芯能保证百万次注射周期后，产品的关键安装尺寸仍在公差带内。
表面光洁度：型芯的表面状态（抛光、蚀纹等）会直接“复制”到产品内部，影响外观、摩擦系数乃至流体流动性。
长期稳定性：在长达数十万甚至百万次的生产周期中，优质的型芯能抵抗塑性变形、磨损和腐蚀，确保输出产品的均一性，这对于汽车、医疗等高质量要求的行业至关重要。
1.2.4提升生产效率与经济效益：隐藏在内部的“利润中心”
一个设计卓越的型芯，是生产效率的倍增器：
高效的冷却系统：型芯内部可以设计和加工出复杂的冷却水路，通过快速、均匀地带走热量，大幅缩短成型周期。冷却时间占整个注射周期的70%以上，每缩短一秒，都意味着巨大的成本节约和产能提升。
优化的脱模设计：合理的拔模斜度、光滑的表面处理以及可靠的顶出系统设计，能确保产品快速、无损地脱模，减少次品率，降低停机时间。
延长模具寿命：选择合适的型芯材料并施加适当的表面处理，能显著提高其耐磨损、耐腐蚀能力，延长整个模具的使用寿命，从而摊薄单件产品的模具成本。
第二章：模具型芯的类型学：基于运动方式与驱动原理的系统划分
模具型芯的分类体系可从材料、结构或功能等多个维度展开，但其中最具工程实践意义的，是按其运动方式与驱动原理进行划分。这一分类方式直接决定了模具结构的复杂性、成本控制以及产品脱模的可行性，是模具设计前期必须明确的核心决策之一。
2.1 固定型芯：结构简单与经济可靠的基石
固定型芯是模具型芯中最基础、最常见的类型。它被永久性地固定在模具的模架内，在开模和顶出过程中自身不发生任何移动。
核心特点：其最大的优势在于结构简单，无需额外的驱动机构，这不仅降低了模具的制造与维护成本，还赋予了其极高的结构刚性与稳定性。由于没有活动部件，其在长期高压冲击下仍能保持卓越的尺寸精度。
适用场景：固定型芯主要适用于内部几何形状简单、无侧向凹槽或倒扣（即脱模方向无阻碍）的产品。脱模时，依靠产品冷却收缩后对型芯的包紧力自然减小，再通过顶针、推板等顶出系统施加外力，将产品从型芯上强制脱出。
2.2 活动型芯：解决复杂脱模难题的工程智慧
当产品设计包含与主开模方向不一致的孔、槽、凸台或凹坑（统称为“侧凹”或“倒扣”）时，固定型芯会形成“干涉”，使产品无法正常脱模。活动型芯正是为破解这一难题而生的精巧机构，它通过在特定方向上产生运动，为产品让出脱模空间。
2.2.1 斜导柱驱动型芯：经典高效的机械化解决方案
- 工作原理：这是最经典的活动型芯驱动方式。其利用模具开模时的直线运动，通过固定在定模侧的斜导柱 插入动模侧滑块上的斜孔，将竖直的开模力转化为滑块（连同型芯）在水平方向（或某一角度）的直线运动，从而实现抽芯。合模时，斜导柱则引导滑块精确复位。
- 优势：结构成熟、成本经济、运行可靠，且无需外接动力源，自动化程度高。
- 局限性：其抽芯力和抽芯距离受斜导柱角度和长度的限制，通常适用于抽芯距离较短、所需抽芯力适中的中小型模具。
2.2.2 液压/气压驱动型芯：动力强劲且操控灵活的现代化选择
工作原理：通过外接在模具上的液压油缸或气缸作为动力源，直接驱动型芯滑块完成抽芯与复位动作。
显著优势：
强大的抽芯力：尤其液压驱动能提供巨大的推力与拉力，适用于大型深腔产品的抽芯。
超长的抽芯行程：不受机械结构限制，可轻松实现长距离抽芯。
卓越的运动可控性：其动作顺序与开合模流程可独立编程控制，可在开模前或合模后进行抽芯/复位，极大地增强了模具处理复杂产品结构（如存在多重干涉）的能力。
缺点：系统结构复杂、成本较高，需要额外的液压站或气源以及控制系统，并存在潜在的介质泄漏与维护需求。
2.2.3 齿轮齿条驱动型芯：实现复杂轨迹的精密传动
工作原理：通过开模力带动齿条，或由液压马达直接驱动齿轮，齿轮与型芯上的齿条相啮合，将旋转运动转化为型芯的直线运动。更精妙的设计可用于实现圆弧形抽芯。
典型应用：此方案特别适用于需要成型内螺纹或外螺纹的产品，如瓶盖、管接头等。通过齿轮齿条系统控制型芯旋转，可使产品在脱模时被“旋出”，从而实现螺纹的自动化脱模。
2.3 其他特殊类型型芯：应对极端设计挑战的创新方案
除了上述主流类型，为应对某些极端特殊的产品结构，工程师还开发了多种创新型的型芯机构。
可折叠型芯：主要用于成型深腔容器（如包装桶）内部底部的倒扣结构。该型芯由多个模块通过铰链或斜楔机构组合而成，在脱模时，这些模块能向内收缩或折叠，以减小其整体包络尺寸，从而从倒扣中顺利退出，随后再恢复原状。
旋转型芯：这主要应用于旋转成型工艺。在此工艺中，型芯本身就是模具的组成部分，模具在加热炉中同时进行多轴旋转，使内部的粉状或液状塑料在离心力和重力作用下均匀涂布、熔融并粘附在型腔整个内表面，最终冷却形成无缝的中空制品。
第三章：模具型芯的材料科学：性能、成本与寿命的精密博弈
模具型芯材料的选择，远非简单的规格挑选，它是一场在机械性能、热学性能、制造成本、生产效率与模具寿命之间寻求最佳平衡的战略决策。正确的选材是确保模具高效、稳定运行并产出高质量产品的根本前提。
3.1 工具钢：模具制造的主力军团
工具钢因其优异的综合性能——包括高强度、高硬度、良好的耐磨性和足够的韧性——成为制造模具型芯绝对主流的材料。根据热处理状态和特定用途，可进一步细分。
预硬钢（如P20/1.2311, 718/1.2738）
- 核心特性：此类钢材在出厂时已被热处理至约HRC 30-40的硬度，无需再进行后续淬火。这极大地简化了制造流程，避免了热处理可能带来的变形和开裂风险，缩短了模具制造周期。
- 应用场景：是通用注塑模具型芯的首选材料，广泛应用于中低批量生产、对耐磨性要求并非极端苛刻的场合。其通用性、可预测性和良好的抛光性使其成为模具行业的“工作母机”。
淬火钢（通过热处理获得高硬度）
H13 (1.2344) - 热作模具钢的标杆：
- 特性：拥有卓越的红硬性（在高温下保持硬度的能力）、抗热疲劳性能（抵抗因反复加热冷却而产生裂纹的能力）和高韧性。
- 应用：是压铸模具型芯的不二之王，能够承受熔融铝、镁、锌合金的反复剧烈冲刷、高温侵蚀和热冲击。也适用于需要高耐磨性的长寿命注塑模具。
S136 (1.2083/1.2316) - 高光洁度与耐腐蚀的典范：
- 特性作为马氏体不锈钢，它具有极佳的耐腐蚀性，能抵抗PVC、阻燃剂等加工过程中释放的腐蚀性气体侵蚀。同时，它具备超凡的抛光性能，可达镜面效果。
- 应用：在生产透明件（如光学透镜）、医疗设备、以及任何对表面光洁度有严苛要求或加工腐蚀性塑料的模具型芯中，它是首选材料。
碳素工具钢（如T8, T10）与低合金工具钢：
- 特性：成本低廉，但淬透性差、韧性不足，耐磨性也相对有限。
- 应用：多用于要求不高的简易模具、试模或一些非关键的模具部件，在现代精密模具的核心型芯中应用较少。
3.2 铝合金：速度与效率的轻骑兵
铝合金以其独特的物理性质，在特定应用场景中展现出不可替代的优势。
核心优势：
- 卓越的导热性：其导热系数远高于钢材，能实现极快的热交换，显著缩短注塑周期，提升生产效率。
- 轻质：重量仅为钢的1/3，极大方便了模具的搬运、装配与维修操作。
- 优异的机械加工性：可比钢材更快地被切削成型，降低加工成本和时间。
固有劣势：
- 低硬度与耐磨性：即使在热处理后，其硬度与耐磨性也远不及工具钢，模具寿命有限。
- 较低的强度：在长期高压下易产生塑性变形。
- 战略应用：
- 快速原型与概念验证模具。
- 小批量生产模具，尤其注重交货速度的场合。
- 大型模具中的冷却镶件，被嵌入钢制型芯的热点区域，充当“散热片”，以解决局部过热问题。
3.3 铍铜合金：导热与强度的卓越平衡者
铍铜合金在模具材料中扮演着一个特殊的“功能性专家”角色。
核心优势：
- 无与伦比的导热性：导热能力是工具钢的3-4倍，甚至优于铝合金。
- 高强度与硬度：通过固溶时效热处理，其硬度可轻松达到HRC 36-42，同时保持良好的强度与适度韧性。
战略应用：
- 热流道喷嘴头：需要快速传导热量以精确控制塑料熔体温度。
- 高效冷却镶件：常被制成小型镶件，嵌入型芯中热量最集中、冷却最困难的区域，如细小加强筋的根部、深腔底部等。它能像“吸热棒”一样，迅速将累积的热量导出，从而极大减少产品局部收缩痕，改善质量，并允许进一步缩短冷却时间。
3.4 金属3D打印材料：设计与制造范式的颠覆者
以马氏体时效钢（如18Ni300）为代表的金属3D打印（选择性激光熔化，SLM）技术，正在重塑型芯的制造方式，其核心价值在于释放了前所未有的设计自由度。
革命性优势：随形冷却水道
- 传统局限：传统加工技术（钻孔、铣削）只能制造直线或简单交叉的冷却水道，导致冷却效率低下且不均匀，是产品翘曲、缩痕和生产周期长的主因。
- 3D打印突破：增材制造技术可以制造出与型芯表面轮廓保持恒定、最佳距离的随形冷却水道。这种水道能实现对型芯表面的均匀、高效冷却。
带来的核心价值：
- 大幅缩短冷却时间：可最高缩短50%以上，直接提升产能。
- 显著提升产品质量：均匀的冷却极大减少了产品的内应力、翘曲变形和收缩痕。
- 实现创新结构：可以一体化制造出传统方式无法加工的复杂内部结构、多孔材质等，实现功能集成。
- 应用现状与展望：目前，3D打印主要用于制造带有随形水路的型芯镶件，或修复传统型芯的冷却缺陷。随着技术成熟和成本下降，它正逐步成为高性能模具的标准配置。
第四章：型芯设计的核心要素：在多重约束中寻求最优解的艺术
型芯设计是模具工程中最为关键的环节，它绝非简单的几何造型，而是一门在功能、精度、效率、寿命与成本等多重约束下寻求最优解的精密艺术。一个卓越的型芯设计，能够化腐朽为神奇，将潜在的生产难题消弭于无形。
4.1 脱模斜度：为顺利脱模铺平道路
脱模斜度是产品能够顺利脱离型芯的基本保障，其设计直接影响脱模效率、产品外观和模具寿命。
核心目的：
- 克服包紧力：产品冷却收缩后会紧紧包裹在型芯上，斜度提供了脱模所需的初始空间。
- 减少摩擦与磨损：避免产品与型芯表面发生干性刮擦，保护双方表面质量。
- 防止拉伤与变形：无斜度或斜度不足是导致产品拉白、翘曲甚至撕裂的主要原因。
精细化设计准则：
- 材料因素：收缩率大的材料（如PP）所需斜度可稍小；收缩率小或刚性大的材料（如PC、ABS）需更大斜度。
- 结构因素：型芯越深、结构越复杂，所需斜度越大。对于深腔或肋骨设计，通常采用“高度越高，斜度递减”的进阶策略。
- 表面处理因素：抛光面可取较小斜度（如0.5°~1°）；蚀纹面则需根据纹路深度加大斜度（纹越深，斜度越大，通常1.5°以上）；火花纹面介于两者之间。
- 精密准则：在允许范围内，尽可能取大斜度，这是最经济有效的“保险”。
4.2 冷却系统设计：生产效率和产品质量的调控中心
冷却系统是模具的“血液循环系统”，其效能直接决定了生产周期和产品内在质量。
战略价值：冷却时间通常占整个注塑周期的70%以上。优化冷却，是提升产能、降低单件成本最有效的途径。
核心设计原则：
- 均衡性：水道布局应遵循“等距原则”，即冷却水道到型芯成型表面的距离应尽可能保持一致，以确保均匀散热，这是防止翘曲变形的首要原则。
- 高效性：通过控制水流量与流速，确保冷却液处于湍流状态（雷诺数>4000），其传热效率是层流状态的数倍。
- 针对性：在产品肉厚处、热量集中区域（如型芯顶部、肋部），应加密水道或采用特殊冷却方式（如喷流管、铍铜镶件）。
技术前沿：随形冷却：
通过金属3D打印技术制造的随形冷却水道，是冷却设计的终极理想。它实现了水道与型芯表面轮廓的完美贴合，不仅能将冷却效率提升至全新高度，更能从根本上消除因冷却不均导致的内应力和变形，代表了未来的发展方向。
4.3 排气系统：被忽视的质量守护神
排气系统虽小，却是决定产品完整性的关键。其本质是为模穴内的空气和材料分解产生的气体提供一条顺畅的逃生路径。
排气不良的后果：充填不满、烧焦（柴油效应）、困气导致熔接痕、高内应力等。
科学设计与布局：
- 位置：必须设在料流末端和最后充填的区域，通常位于型芯末端、分型面、顶针及滑块的活动间隙处。
- 尺寸：排气槽深度是核心参数，必须平衡“排气”与“溢料”。通常塑料取0.01~0.03mm，合金压铸则需更精密的计算以防止金属液穿透。
- 表面处理：对型芯进行适当的氧化处理，其微观多孔结构能提供一定的被动排气效果，作为主动排气系统的有益补充。
4.4 强度与刚性校核：确保模具长治久安的结构基石
在数百吨甚至上千吨的注射压力下，型芯如同承受高压的立柱，其结构完整性至关重要。
核心考量：
强度：确保型芯在最大注射压力下不发生塑性变形或断裂。
刚性：确保型芯的弹性变形量在允许范围内（通常要求小于产品公差的1/5），避免因“微弹变”导致产品壁厚不均或难以脱模。
设计与加固策略：
- CAE模拟：运用模流分析软件进行填充、冷却和结构应力分析，提前预测并优化。
- 支撑设计：对于深而细的型芯，必须设计支撑柱或加强肋，以大幅提高其抗弯曲能力。
- 干涉角设计：在深腔型芯的根部，采用微小的干涉角结构，可以有效抵抗长期的交变应力，防止根部疲劳断裂。
4.5 表面处理与纹理：从功能到美学的升华
表面工程是提升型芯性能和价值的重要手段，它跨越了纯粹的功能性，直达产品的美学层面。
表面处理（功能性提升）：
- 氮化处理：在型芯表面形成一层高硬度、耐磨、低摩擦系数的氮化物层，是提升耐磨寿命和抗咬合性最经济有效的方法。
- PVD/CVD涂层：可沉积TiN、CrN、DLC等超硬涂层，硬度极高，摩擦系数极低，同时提供卓越的耐腐蚀性和脱模性能，是高端精密模具和腐蚀性材料成型的不二之选。
表面纹理（美学与功能性集成）：
技术手段：化学蚀刻（最常用）、激光雕刻、光刻电铸等。
核心价值：
- 美学效果：赋予产品皮革、木纹、几何图案等丰富外观，提升附加值。
- 功能性：隐藏合模线、划痕等微小缺陷；增加表面摩擦力，改善握持感。
- 工艺性：增大表面积，有助于掩盖流动痕和收缩痕。
第五章：模具型芯的制造与加工工艺链：从数字蓝图到精密现实
模具型芯的制造是一个系统工程，它贯穿了从虚拟设计到物理实体的全过程，每一步的工艺选择与加工精度都直接决定了型芯的最终性能与模具的整体品质。这个过程融合了现代数控技术、传统技艺与前沿科技，是一条环环相扣的精密制造链。
5.1 CAD/CAM与数字化仿真：制造的“大脑”与“导航”
此阶段是制造过程的起点，决定了后续所有加工的可行性与精确性。
- 三维结构设计：运用UG/NX, CATIA, Creo等高级三维CAD软件，进行包含所有结构细节、装配关系与公差配合的全参数化设计。这不仅包括型芯本体，还涵盖其附带的滑块、斜顶等运动机构。
- 制造可行性分析：通过CAE软件进行模流分析，提前预测填充、冷却、翘曲等情况，优化型芯的冷却系统与结构；通过强度校核，确保型芯在高压下的刚性。
- CAM编程与加工路径规划：利用PowerMill, Hypermill等CAM软件，根据三维模型为数控机床生成高效的刀具路径代码。编程策略（如粗加工刀路、精加工步距、刀具选择）直接影响加工效率、表面质量和刀具成本。

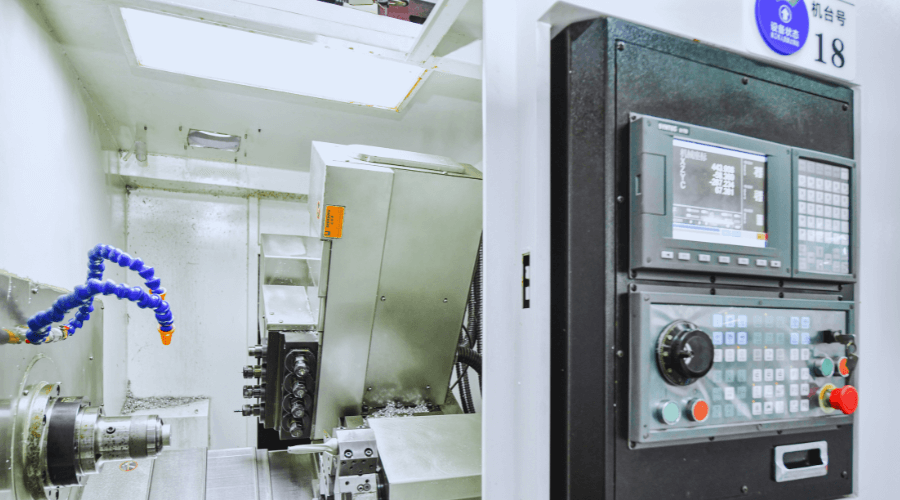

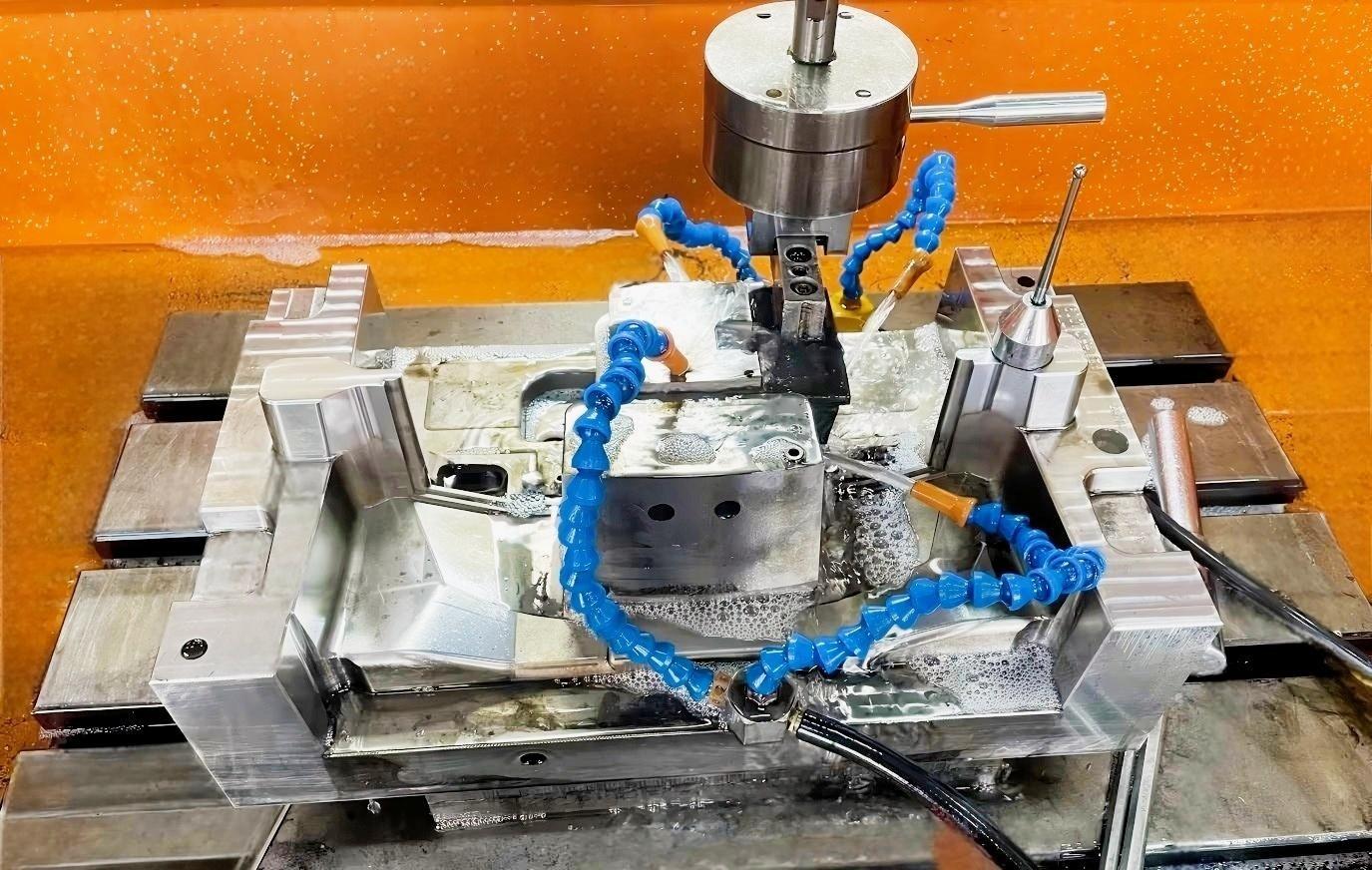

5.2 粗加工：塑造雏形的“大刀阔斧”
目标是高效地从毛坯（锻件或轧材）上移除大部分余量，为精加工留下均匀、适量的加工余量。
核心设备：大行程、高功率的数控铣床或加工中心。
工艺要点：采用大直径刀具、大切深、快进给进行高效材料去除。此阶段不追求精度，但需保证工件定位准确，为后续工序奠定良好基础。
5.3 热处理：赋予材料“灵魂”的关键内功
对于需要通过热处理达到高硬度的工具钢，此工序是提升其力学性能的核心环节。
目的：通过淬火获得高硬度与耐磨性，再通过回火消除内应力、提高韧性与稳定性，达到所需的硬度与韧性的平衡。
工艺时序：通常安排在粗加工之后、精加工之前。这是因为淬火过程可能导致变形，精加工可以消除这种变形，从而获得精确的尺寸。
技术发展：真空热处理、深冷处理等先进工艺的应用，能有效减少氧化脱碳，提升材料综合性能，获得更均匀的组织结构。
5.4 精加工：决胜微米的“终极雕琢”
精加工是确保型芯达到图纸要求的尺寸、形位公差和表面质量的最终工序，是多技术协同的舞台。
数控精密铣削/磨削：
- 角色：作为主力工艺，完成大部分自由曲面和常规特征的最终成型。
- 技术核心：使用高精度加工中心、高速铣床或成型磨床，采用小直径刀具、小步距、高转速进行光刀，以达到极高的形状和位置精度。
电火花加工：
- 角色：解决铣刀“无法触及”或“难以加工”的难题，是复杂特征和超硬材料加工的“杀手锏”。
- 原理：通过电极与工件之间的脉冲性火花放电，产生瞬时高温腐蚀金属材料。其加工能力与材料硬度无关，特别适用于深筋、窄槽、清角以及热处理后高硬度钢材的加工。
慢走丝线切割：
- 角色：一种特殊的高精度电火花加工，用于实现尖角、直壁和超高精度轮廓的切割。
- 技术特点：使用连续移动的极细金属丝（通常为铜丝或钼丝）作为电极，可进行多次切割。首次切割保证效率，后续切割逐次减小能量和修整量，最终实现±0.002mm的极高尺寸精度和Ra 0.2μm以下的优异表面光洁度。它是精密镶件、滑块和异形孔加工的必备技术。
5.5 抛光、表面处理与最终装配：成就卓越的“最后一公里”
这是将加工件转化为可用型芯的最后步骤，高度依赖工匠的经验与技艺。
抛光与纹理制作：
- 目的：获得指定的表面光洁度，从镜面光洁度到各种蚀纹效果。
- 过程：由资深钳工使用由粗到细的油石、钻石膏、砂纸等工具，遵循严格的工艺流程进行手工或机械抛光。纹理则通过光刻化学蚀刻等技术实现。
- 价值：抛光质量直接“复制”到产品表面，是决定产品外观档次的关键。
- 表面处理：在抛光完成后，根据需求进行氮化、PVD涂层等处理，以进一步提升表面硬度、耐磨性和脱模性能。
精密装配与调试：
过程：将所有加工完成的型芯、滑块、斜顶、导柱、顶针等上百个零件，按照设计意图精密组装到模架中。
调试：在模具试模机上进行的最终检验。通过实际注射，验证型芯的运动是否顺畅、冷却是否有效、排气是否充分、产品是否符合规格。这是一个发现并解决问题的迭代过程，直至模具达到稳定生产状态。
第六章：型芯的维护、保养与故障分析：保障投资与稳定生产的生命线
模具型芯是模具的核心价值所在，其状态直接决定了生产稳定性、产品良率与模具寿命。将型芯的维护从“被动维修”提升至“主动保养与预防性管理”的战略高度，是实现高效、低成本制造的关键。
6.1 系统性保养体系：构建三道防线
第一道防线：日常保养（每班/每日）
此为保持型芯基本状态的常规动作，旨在预防可避免的损伤。
- 清洁：每次生产前后，使用铜制或木质刮刀及专用清洗剂彻底清理型芯表面的残留塑料、脱模剂或油污。严禁使用钢制工具，防止划伤表面。
- 润滑：对所有运动部位（如滑块、斜顶、导柱、导套）按规程加注指定型号的高温耐压润滑油，确保运动顺畅，减少磨损。
- 冷却系统检查：确认冷却水路连接可靠，无泄漏，并通过观察出水流量初步判断水道是否通畅。
- 防锈处理：若模具需暂停使用，应在清洁后的型芯表面喷涂防锈剂，防止空气中水分导致锈蚀。
第二道防线：定期保养（每运行5万-10万模次或季度性）
此为深度检查与预防性维护，旨在发现并解决潜在问题。
- 全面分解清洁：将型芯、滑块等关键部件从模架中拆出，进行彻底清洗，清除在日常保养中难以触及的角落积存的污物。
- 尺寸精度与磨损检查：使用百分表、卡尺等量具，检查型芯关键尺寸是否有因磨损导致的超差。检查滑动部件的配合间隙是否因磨损而增大。
- 表面状态详细评估：在强光下仔细检查成型表面是否有细微裂纹、点蚀、锈斑或均匀磨损的迹象。
- 冷却水道清理：使用专用清洗机，通过酸性或碱性清洗液循环冲洗，彻底清除水道内的水垢、铁锈和藻类，恢复冷却效率。
- 排气系统疏通：检查并清理所有排气槽、排气销，确保其无碳化料或杂物堵塞。
第三道防线：性能恢复（根据定期保养结果或出现质量问题时启动）
此为针对已发现问题的修复性维护。
- 抛光与修复：对轻微拉伤、锈蚀或磨损的表面，由专业钳工进行重新抛光，恢复光洁度。
- 表面处理再应用：当原有表面处理层（如PVD涂层）失效或磨损后，需退除旧涂层并重新施加，以恢复其耐磨、耐腐蚀性能。
- 局部修复与强化：对于局部损伤（如小裂纹、崩角），可采用激光焊、氩弧焊等技术进行修复，随后重新加工和抛光。
6.2 常见故障的深度分析与系统性对策
故障现象 | 深度原因分析 | 系统性对策与解决方案 |
拉伤/磨损 | 1. 设计根源：脱模斜度不足；产品结构存在锐角，导致应力集中。 | 1. 优化设计：修正脱模斜度；圆滑过渡锐角。 |
断裂 | 1. 结构脆弱：型芯长径比过大，刚性不足；存在尖锐的根部应力集中点。 | 1. 强化设计：增加支撑柱或减少长径比；采用大圆弧过渡消除应力集中。 |
腐蚀 | 1. 材料不耐受：生产PVC、阻燃料等腐蚀性塑料时，选用了不耐腐蚀的钢材（如P20）。 | 1. 正确选材：针对腐蚀性材料，首选S136等耐腐蚀不锈钢。 |
塑性变形 | 过热软化：主要发生在压铸或高温工程塑料成型中。型芯局部温度超过钢材的回火温度，导致其硬度下降，在注射压力下被压塌或挤弯。 | 1. 优化冷却：检查并优化故障区域的冷却，可采用铍铜镶件或随形冷却方案。 |
第七章：未来展望：智能化、数字化与新材料驱动的范式革命
模具型芯的技术演进，正从渐进式的改良迈向颠覆性的变革。我们正站在一个新时代的起点，智能化、增材制造和新材料技术将深度融合，从根本上重塑型芯的设计、制造与使用方式。
7.1 智能模具：从“感知”到“决策”的进化
未来的型芯将不再是冰冷的金属块，而是具备“感知-分析-适应”能力的智能终端。
1.深度集成传感系统：
多参数感知：在型芯内部关键位置（如靠近表面、冷却水道壁、应力集中区）埋入微型、耐高温的光纤传感器或MEMS传感器，实时采集温度、压力、应变、磨损深度等直接物理数据。
数据价值：这超越了传统基于机器参数的间接监控，提供了型芯工作状态的“第一手”信息，是实现精准控制的基础。
2.预测性维护与工艺自适应：
状态监测：通过持续监测数据，建立型芯性能衰减模型。系统能提前预警如“冷却效率下降15%”或“某区域出现微裂纹风险”，从而实现预测性维护，避免无计划的停机与灾难性失效。
工艺自优化：实时温度与压力数据反馈至注塑机控制系统，机器能动态调整每个周期的注射速度、保压压力与冷却时间，自动补偿因环境变化或材料波动带来的影响，实现“一个完美零件”的闭环制造。
3.数字孪生与全生命周期管理：
每一个物理型芯都拥有一个完全同步的数字孪生体。所有生产数据、维护历史、性能状态都记录在孪生体中。
通过分析这些数据，可以精准预测模具剩余寿命、优化生产排程，并为下一代型芯的设计提供无可辩驳的数据支撑，形成“设计-制造-使用-优化”的完整闭环。
7.2 增材制造：从“制造约束”到“设计自由”的飞跃
金属3D打印（增材制造）正在彻底解放型芯的设计自由度，其应用已超越随形冷却，进入功能集成的新阶段。
1.拓扑优化与轻量化：
基于受力分析，通过算法对型芯内部非关键区域进行拓扑优化，生成最有效的材料分布形式，制造出如骨骼般的轻量化结构。
价值：在保证刚强度的前提下，重量可减轻30%-50%，不仅节省昂贵材料，更降低了模具运动部件的惯性，允许更快的开合模速度，并便于工人维护。
2.功能梯度材料与复合结构：
未来，多激光器、多送粉系统的3D打印设备，将能在制造一个型芯的过程中，按需改变材料成分。
应用场景：可以在型芯成型表面打印一层超高硬度、高导热的合金材料，而在内部核心区域使用高韧性、低成本的材料，实现“刚柔并济”，在一体化结构中满足不同区域的性能需求。
3.微通道与渗透式冷却：
超越宏观的随形水路，向微观领域进军。通过3D打印制造出具有微通道阵列或多孔渗透结构的型芯。
冷却革命：这种结构能实现近乎理想的面接触式换热，冷却效率呈数量级提升，有望将冷却时间缩短至极限。
7.3 新材料开发：突破性能的物理边界
新材料的突破是推动型芯技术前进的底层引擎。
高性能铜合金：研发目标是兼具铝合金的导热性和工具钢的强度与耐磨性。新型弥散强化铜合金或复合铜合金正在朝这一目标迈进，未来可能成为高端冷却镶件的标准材料。
金属基复合材料：通过在工具钢或铝合金基体中引入纳米陶瓷颗粒或碳纳米管，可同时大幅提升材料的强度、硬度、导热性和抗热疲劳性，实现性能的跨越式发展。
高性能特种钢材：开发具有更均匀微观组织、更高纯净度的下一代工具钢，以及专为增材制造工艺优化的金属粉末材料，其打印后的性能将可媲美甚至超越传统锻轧材料。
7.4 跨界融合：软件与算法的终极赋能
未来的竞争，将是软件的竞争。生成式设计软件将不再仅仅是工具，而是“设计伙伴”。工程师只需输入设计空间、约束条件（如受力、热管理要求）和目标，人工智能算法就能自动生成成百上千个满足所有条件且性能最优的创新结构方案，供工程师决策，极大地拓展了创新的边界。
结论
模具型芯，这个深藏于模具内部的精密构件，远非一个被动的功能部件。它是现代制造业将创新设计转化为现实产品的赋能者与基石。从一颗结构简单的固定块，到一套集成了机械、液压与智能控制的多向抽芯系统，其背后凝聚着材料科学、机械设计、精密加工、热力学与数字技术的跨学科智慧。
纵观型芯的全生命周期管理——从前期的精准选型与材料匹配，到设计阶段的仿真分析与前沿技术应用，再到制造环节的精密加工与使用过程中的科学维护——每个环节的精准把控都直接影响着模具质量、产品精度、生产成本乃至企业的核心竞争力。掌握型芯技术，就等于掌握了开启高效精密制造之门的钥匙。
在工业4.0时代浪潮下，智能化与数字化正在深刻重塑制造业的每个环节。模具型芯作为制造过程的核心载体，正朝着更智能、更高效、更集成的方向快速发展。无论是内置传感器实现自我感知与优化的智能型芯，还是通过增材制造实现随形冷却与拓扑优化的一体式型芯，都展现出了广阔的发展前景。
