壁厚均匀性是决定注塑产品质量与性能的关键核心因素，对成型过程的稳定性、最终制品的机械性能及外观质量具有系统性影响。本文基于注塑成型工艺原理与材料特性，全面阐述了均匀壁厚在熔体流动行为、冷却收缩一致性以及内应力分布等多个物理化学过程中的重要作用；详细分析了因壁厚不均可能引发的翘曲变形、缩痕、熔接痕、残余应力集中以及外观缺陷等常见问题的形成机理与表现形式；重点提出了包括几何结构优化、浇注系统设计、冷却系统配置以及工艺参数调控在内的实现均匀壁厚的系统化设计方法与工程解决方案。文章结合典型工程案例，通过理论解析与实证分析相结合的方式，为注塑产品设计人员、工艺工程师和制造管理人员提供了一套科学、完整且具有实践指导价值的技术体系，旨在提升注塑产品的综合质量与生产效益，助力企业实现精益制造与技术创新。
一、均匀壁厚的理论基础与重要性
注塑成型是一个涉及多物理场耦合的复杂过程，涵盖聚合物熔体的流变行为、热传导相变以及分子链取向与松弛等关键环节。在这一过程中，壁厚作为最基本的几何参数之一，不仅直接影响熔体充模的流动路径和压力分布，还对冷却过程中的温度梯度、固化行为及最终制品的残余应力状态具有决定性作用。因此，壁厚均匀性已成为影响注塑产品质量的核心设计要素。
从热力学角度来看，壁厚分布不均会导致显著的热惯性差异。厚壁区域因热容量较大，冷却速率较低，收缩发生较晚；而薄壁部分则冷却迅速、收缩提前。这种非同步的收缩行为会在制品内部形成非均匀的应力场，进而引起内应力积累。当局部应力超过材料的屈服极限或断裂韧性时，即可能导致翘曲、扭曲甚至应力开裂。研究表明，当壁厚差异超过25%时，由冷却不均引起的翘曲风险可提高300%以上，严重制约高精度部件的装配与使用。
在流变学方面，壁厚变化会显著影响熔体的流动阻力和剪切速率分布。当熔体由厚壁区域进入薄壁区域时，流道截面积突然减小，流动阻力增大，容易造成前锋滞流、熔体滞留甚至部分固化，从而形成流动痕或冷料缝。相反，若熔体从薄壁区域快速流入厚壁区域，则易因流速突变和压力释放而产生喷射、湍流或气泡卷入，不仅影响表面质量，还会导致结构弱化和力学性能下降。
均匀壁厚的重要性可从以下五个维度进行系统阐述：
1.尺寸稳定性保障
均匀的壁厚分布能够确保制品在冷却过程中各部位收缩率趋于一致，从而有效维持设计尺寸和形状精度，减少脱模后的后收缩与变形。这一点对具有精密配合要求的装配件尤为重要，可直接避免因尺寸超差导致的装配故障和性能失效。
2.力学性能优化
壁厚均匀的制品可实现内部应力均匀分布，消除局部应力集中点，从而提高整体机械强度。实验表明，在相同材料用量下，壁厚均匀的设计可使抗冲击强度提升30%以上，疲劳寿命延长约50%，尤其在动态载荷或振动环境中表现更为可靠。
3.工艺窗口拓宽
均匀壁厚有助于稳定熔体流动前沿，降低注射压力、保压时间及温度等工艺参数对产品质量的敏感性。这使得工艺调试更为宽容，制造过程更易于控制，从而提升生产鲁棒性和产品一致性，特别适合大批量规模化制造。
4.生产成本降低
通过科学的壁厚设计，可在满足结构性能的前提下实现材料的合理分布，避免局部过度设计。据统计，优化后的均匀壁厚方案可节省原材料15%–25%，同时因冷却时间缩短和废品率下降，整体成型周期可减少10%–20%，显著提高生产效益。
5.外观质量提升
壁厚均匀性直接关联制品表面的冷却一致性，可有效避免因温差造成的缩痕、凹陷、气孔等缺陷。同时，均匀的冷却也有助于提高表面光泽的一致性，减少流痕和熔接线可见性，从而改善视觉效果和商品品质，满足高端消费产品对外观的严苛要求。
二、壁厚不均导致的缺陷分析
壁厚不均所导致的制品缺陷不仅影响产品的外观质量，更对其结构完整性和使用寿命构成严重威胁。系统分析这些缺陷的成因与表现形式，对于提高注塑产品质量具有重要意义。以下是壁厚不均引发的五类主要缺陷及其机理分析：

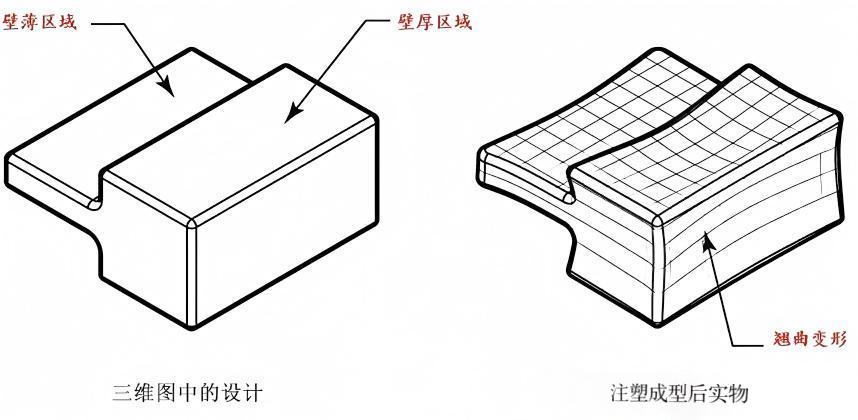

1. 翘曲与变形
翘曲是壁厚不均最为常见的直接后果。其形成机理可追溯至非均匀冷却引起的内应力分布失衡：厚壁区域因冷却缓慢而延迟收缩，收缩量较大；薄壁区域则冷却迅速，收缩发生早且量值较小。这种差异收缩在材料内部形成不均匀的弯矩与内应力，当应力超过材料的弹性极限或屈服强度时，即发生不可恢复的翘曲或扭曲变形，严重影响零件的装配精度和使用功能。在极端情况下，这种变形还可能伴随微裂纹的萌生与扩展。
2. 缩痕与真空泡
在厚壁区域，外壁先于内部冷却固化形成硬壳，而芯部仍处于熔融状态。随着芯部材料继续冷却收缩，外层已固化的材料无法随之变形，导致芯部产生负压，进而使表面局部塌陷形成缩痕。若芯部收缩过于剧烈或补料不足，则可能形成真空泡。此类缺陷在聚丙烯（PP）、尼龙（PA）等结晶性材料中尤为显著，因其结晶过程中体积收缩率较大，更易产生内部空洞与表面凹陷。
3. 熔接痕与流动痕
当熔体流经壁厚突变的区域时，流动方向发生偏转，流速也会因流道截面变化而产生突变，导致不同熔体流前锋相遇时未能完全熔合，从而形成熔接痕。该类缺陷不仅破坏制品外观的连续性，更因分子链在此处未能充分扩散缠结而成为力学性能的薄弱区。研究表明，熔接痕区域的拉伸强度可能仅为基体材料的30%–50%，冲击韧性下降更为明显，严重制约了结构件的承载能力与耐久性。
4. 残余应力与应力开裂
非均匀冷却还会在制品内部形成残余应力。厚壁区域因冷却缓慢而受拉应力，薄壁区域则受压应力，这种应力状态被“冻结”在制品内部。在使用过程中，若构件受到外部载荷或环境介质（如化学品、润滑油脂等环境应力开裂剂）的作用，残余应力将与外加应力叠加，显著增加应力开裂的风险，尤其在脆性较大的材料（如PS、PC/ABS）中更易发生。
5. 颜色与光泽不均
壁厚差异导致不同区域冷却速率不一致，进而影响材料的结晶行为与分子取向。快速冷却区域（薄壁）可能形成细小晶粒或非晶结构，而慢冷区域（厚壁）则易产生较大球晶，二者对光的反射和散射行为不同，导致颜色深浅不一或表面光泽差异。这种缺陷在深色制品、电镀件或高光注塑件中尤其突出，会严重损害产品的外观品质与品牌形象。
三、实现均匀壁厚的设计策略
为实现注塑制品的均匀壁厚分布，需从产品设计、模具设计及工艺设计三个层面采取系统化的策略。以下是具体的设计方法与技术措施：
1. 几何结构优化设计
在产品设计阶段，应通过合理的几何造型避免壁厚剧烈变化，并通过局部特征设计提升整体性能：
（1）渐进式壁厚过渡设计
在壁厚必须变化的区域，应采用平滑渐变的过渡方式。建议过渡区域的斜率控制在1:3（高度:长度）以内，过渡区长度不小于壁厚差值的3倍，以避免因截面突变引起的流动紊乱和应力集中。
（2）加强筋的合理设计
为提升结构刚度而增设加强筋时，应控制其尺寸以避免局部壁厚过大。推荐加强筋的厚度为主壁厚的40%–60%，高度不超过主壁厚的3倍，并在筋条根部设置足够大的圆角（R≥0.5T，T为壁厚）以改善材料流动和应力分布。
（3）圆角与倒角的设计规范
所有内部尖角应改为圆角设计，推荐内圆角半径不小于壁厚的0.5倍，外圆角半径宜为内圆角半径加上壁厚值。此举不仅可改善熔体流动性，还能有效降低应力集中系数，提高制品的抗冲击性能和耐久性。
2. 浇注系统优化设计
浇注系统的设计直接影响熔体充模过程中的流动均匀性和压力传递效率：
（1）浇口位置优化
浇口应优先开设在制品壁厚较大或需重点补缩的区域，以充分利用保压压力防止缩痕。同时应避免浇口正对薄壁区域或外观要求较高的表面，以防止喷射流和流痕的产生。
（2）流道系统平衡设计
对于多腔模具或大型单腔多浇口制品，应采用平衡式流道布局，确保各流动路径的阻力相近，使熔体能够同时充满型腔的各个远端，减少熔接痕的数量和明显程度。
（3）浇口尺寸精细化设计
浇口尺寸需与制品壁厚成比例。一般情况下，浇口厚度可取制品壁厚的50%–70%，宽度为厚度的2–3倍。点浇口直径通常为壁厚的0.5–1.0倍，侧浇口则需根据体积流率和充模时间精确计算。
3. 冷却系统科学设计
冷却过程对制品最终尺寸稳定性和内应力状态具有决定性影响，需进行系统规划：
（1）冷却管道合理布置
冷却管道应与型腔表面保持基本一致的距离，推荐范围在15–25 mm。对于存在显著壁厚差异的区域，应采用分区独立冷却回路，并对厚壁区域加强冷却，以实现整体冷却速率的一致。
（2）冷却介质参数调控
应根据不同区域的冷却需求，独立调节冷却水的流量与温度。厚壁区域可采用低温大流量冷却，而薄壁区域则适用温度稍高、流量较小的冷却策略，在保证冷却效率的同时避免过冷造成的缺陷。
（3）热平衡模拟与计算
建议采用CAE软件（如Moldflow、Moldex3D）进行模温场和冷却过程模拟，通过热传导计算确定各区域所需的冷却时间，优化冷却管道排布和介质参数，实现型腔温度场的动态平衡，最大限度减小由冷却不均引起的变形与残余应力。
4. 工艺参数协同调控
在注塑成型过程中，应通过多段注射和保压控制主动补偿壁厚差异带来的影响：
• 在充模阶段，采用变速注射控制：在薄壁区域采用较高注射速度以减少冷凝层厚度，在厚壁区域降低速度以避免湍流和喷射。
• 在保压阶段，实施多级保压策略：对厚壁区域施加较高保压压力和较长保压时间，以充分补缩，防止缩痕和空洞产生。
通过上述系统化的设计策略，可在产品设计、模具设计和成型工艺三个层面协同实现均匀壁厚控制，显著提高注塑制品的质量一致性和生产经济性。
四、先进技术与工具在壁厚设计与优化中的应用
随着数字化和智能化制造技术的快速发展，注塑行业在实现均匀壁厚控制方面已涌现出多种先进工具与方法。这些技术不仅提升了设计效率，也大幅提高了产品的可靠性和生产效益。
1. CAE模流分析技术
现代注塑模拟软件（如Moldflow、Moldex3D）通过构建精确的物理仿真模型，能够在实际开模前全面预测熔体流动行为、温度场分布、冷却过程以及可能出现的翘曲变形。设计人员可借助此类工具对壁厚分布进行虚拟验证与优化迭代，及时调整过渡区域斜率、加强筋布局和圆角设计，从而显著降低因壁厚不均引起的缺陷风险。基于数值仿真的设计方法已成为高要求注塑产品开发的标准流程，可有效缩短试模周期，降低开发成本。
2. 协同设计与制造一体化平台
依托云平台和PLM/PDM系统，建立涵盖设计、仿真、制造的全流程协同工作环境，使产品结构工程师、模具设计师和工艺工程师能够实时共享三维模型、设计意图和工艺参数。通过这种一体化协作，可在早期发现壁厚设计存在的可制造性问题，避免后续返工。例如，制造团队可提前反馈模具冷却或脱模难度，设计团队则据此调整壁厚分布和结构细节，实现设计-制造的无缝衔接。
3. 智能优化算法与生成式设计
利用人工智能方法（如遗传算法、神经网络、拓扑优化）对零件壁厚分布进行自动优化。这些算法可在给定边界条件（如载荷工况、空间约束）和性能要求（如最大应力、目标重量）下，自动生成材料分布和壁厚配置方案，实现轻量化与高性能的统一。生成式设计工具（如Autodesk Generative Design）还可提供多个满足要求的优化方案，供工程师根据实际需求选择，显著提高设计效率与创新性。
4. 金属3D打印随形冷却技术
通过金属增材制造（如SLM技术）加工随形冷却模具，使冷却水道能够完全贴合型腔表面轮廓，实现高效、均匀的冷却效果。尤其对于具有复杂曲面或局部厚壁的制品，传统直线钻孔冷却方式难以均匀散热，而随形冷却通道可精准控制模具温度分布，显著减小由冷却不均引起的翘曲变形和残余应力，同时缩短成型周期，提高生产效率。
5. 物联网与实时工艺监控
通过在注塑机上部署传感器和数据采集系统，实时监测并反馈注射速度、型腔压力、温度等关键工艺参数，构成闭环控制系统。结合大数据分析，可动态调整注射和保压策略，补偿因壁厚差异引起的流动不平衡和冷却差异，提高生产一致性和产品质量稳定性。
6. 数字孪生技术
构建注塑模具与产品的数字孪生模型，通过实时数据驱动仿真，在实际生产过程中动态预测产品性能和质量变化。该技术不仅可用于前期壁厚优化，还可实现生产过程中的智能调控与质量追溯，为持续改进提供依据。
结论与展望
均匀壁厚设计是注塑产品开发过程中至关重要的技术环节，直接决定了制品的尺寸稳定性、力学性能、外观质量以及生产成本与效率。通过采用系统化的设计方法——包括几何结构优化、浇注与冷却系统科学设计以及工艺参数精细调控，并结合CAE仿真、智能算法与协同设计平台等先进工具，可以显著提高壁厚均匀性，有效避免翘曲、缩痕、熔接痕等缺陷的产生。
展望未来，注塑行业壁厚控制技术将朝着智能化、自适应和高性能材料等方向持续发展，具体包括：
1. 基于人工智能的自动壁厚优化系统
借助机器学习和生成式设计算法，开发能够自动生成满足多项性能要求（如轻量化、结构强度、成型性）的最优壁厚分布方案，大幅提升设计效率与产品性能。
2. 集成实时监测与反馈控制的智能注塑系统
通过嵌入传感器和物联网技术，实时采集并分析注射压力、温度与冷却数据，实现工艺参数的在线自适应调整，动态补偿因壁厚差异引起的质量波动，确保生产过程的稳定与一致。
3. 新型自适应模具技术
发展可动态调整局部冷却速率或型腔微几何的模具系统，例如采用可变形冷却管道或嵌入式微型执行器，实现对熔体流动和冷却行为的主动控制，提升厚壁与复杂结构件的成型质量。
4. 开发各向同性更优的新型工程塑料
材料供应商正致力于推出收缩率更低、分子取向效应减弱的高性能材料，这类材料在壁厚过渡区域表现出更好的形态一致性和机械性能，有助于减小因壁厚变化引起的缺陷。
面对这些发展趋势，注塑生产企业应高度重视壁厚设计的基础作用，通过加强设计人员的技术培训、建立科学的设计规范与评审流程，并积极引入先进的数字化工具与智能装备，全面提升产品研发与制造能力，从而在激烈的市场竞争中保持技术优势。
