塑料注塑成型作为现代工业中生产效率最高、适应性最广的批量成型工艺之一，其技术成熟度与应用广度已深度渗透至航空航天、医疗器械、消费电子、汽车工业等对精度、可靠性及成本控制有着严苛要求的关键领域。随着全球制造业向智能化、绿色化转型升级，终端产品的设计理念也在持续演进：轻量化已成为节能减排的核心路径，集成化正重新定义产品的功能密度与用户体验，高精度则直接关乎产品性能与市场竞争力。在此趋势下，传统"设计-制造-发现问题-再修改"的串行工程模式，日益暴露出其响应迟缓、成本高昂、质量波动大的系统性缺陷，难以应对多目标约束下日益复杂的工程挑战。
中山厚德快速模具有限公司专注于注塑成型与快速模具领域，深刻理解从概念设计到批量生产全链条中的关键节点与技术挑战。本文将立足于产业实践，深入探讨DFM在塑料注塑成型中的十大核心维度——涵盖从材料科学、几何优化到模具工程、工艺控制的完整知识谱系，并结合行业内的先进工程案例与最新技术动态，致力于构建一套逻辑严谨、可落地实施、并能持续迭代的注塑成型优化框架与解决方案，为业界同仁提供有价值的参考。
第一章：DFM的核心价值与实施路径
1.1 DFM的经济性与质量乘数效应
深入研究表明，产品全生命周期成本的70%-80% 在产品设计与开发阶段即已被锁定。与之形成鲜明对比的是，设计变更所需付出的成本，将随着项目阶段推进呈指数级增长——在概念阶段进行修改的成本系数若为1，至模具制造阶段将激增至10-100倍，而若变更发生在量产阶段，其代价可能高达1000倍。
具体到塑料注塑成型领域，系统性地应用DFM所创造的效益极为显著。通过在设计源头导入制造思维，可实现的典型优化指标包括：
模具开发成本与周期：模具设计返工与修改次数可减少40%以上，从而直接降低模具投资；试模周期能够缩短30%-50%，加速产品上市进程。
生产质量与效率：量产阶段的产品不良率有望降低60%-80%，大幅节约质量成本与废品损失；同时，优化的设计能提升材料利用率、缩短成型周期，实现生产效率的全面提升。
综合价值提升：这种“预防优于纠正”的核心哲学，不仅显著降低了显性的直接制造成本，更重要的是通过提升产品的尺寸一致性、功能可靠性及外观品质，增强了客户满意度和品牌美誉度，从而在激烈的市场竞争中构建起坚实的长远优势。
1.2 实施路径：从协同到集成的范式升级
成功的DFM实践绝非单一部门的职责，其根基在于跨职能、跨专业团队的深度协同与知识融合。现代领先企业正致力于打破部门墙，从传统的“抛过墙”式串行协作，升级为建立集成产品开发团队。
这一团队通常动态聚合了来自工业设计、结构工程、模具工程、材料科学、工艺工程、质量控制以及采购与供应链等关键领域的专业人员。其高效运作依赖于三大支柱：
并行工程工作流：改变线性流程，使设计、仿真、制造准备等活动尽可能同步进行，及早发现并解决问题。
数字化协同平台：利用基于云的产品生命周期管理（PLM）、计算机辅助设计（CAD）与模流分析（CAE）集成平台，确保数据唯一、实时共享，并跟踪所有决策与变更。
结构化评审机制：通过定期、分阶段的正式设计评审会议（如概念评审、详细设计评审、模具设计评审等），运用DFM检查清单与知识库，系统性评估制造可行性，确保可制造性考量无缝嵌入从概念萌芽到量产移交的每一个环节，实现产品设计与制造系统的最优匹配。
第二章：零件几何优化——DFM的基石
2.1 设计简化与功能集成：从物理整合到价值创造
简化设计的精髓在于通过智慧设计在保持甚至增强核心功能的前提下，系统性消除结构冗余与装配复杂性。这不仅是零件的物理整合，更是产品价值流的优化。具体实践包括：
结构一体化设计：广泛采用卡扣、活铰链、集成导轨等一体式设计，替代传统的螺丝、螺母、垫圈等紧固件及独立装配件。例如，在电子设备外壳中，通过精密设计的卡扣与定位柱替代大部分螺丝，可实现快速组装与免工具拆卸。此类设计通常能减少20%-40%的零件数量，不仅降低了模具复杂度与成本（如减少滑块、斜顶等复杂机构），更大幅削减了装配工时与人工成本，同时减少了因多个零件累积公差导致的质量风险。
先进算法驱动的轻量化：运用拓扑优化、创成式设计等人工智能算法，在给定的设计空间、力学性能约束（如刚度、强度）及边界条件（如受力点、固定点）下，自动生成材料分布最优的有机形态结构。这种仿生学设计能在确保性能的同时，实现高达30%-50%的减重，并减少材料消耗。随后，通过增材制造（用于原型或小批量）或经过工艺转换的高效数控加工/精密注塑（用于大批量），将优化结构变为现实，达成减重、降本与性能提升的统一。
我们的优势：我们拥有丰富的复杂结构一体化设计经验，并能结合快速模具与精密注塑技术，帮助您高效实现从优化设计到可靠产品的转化。

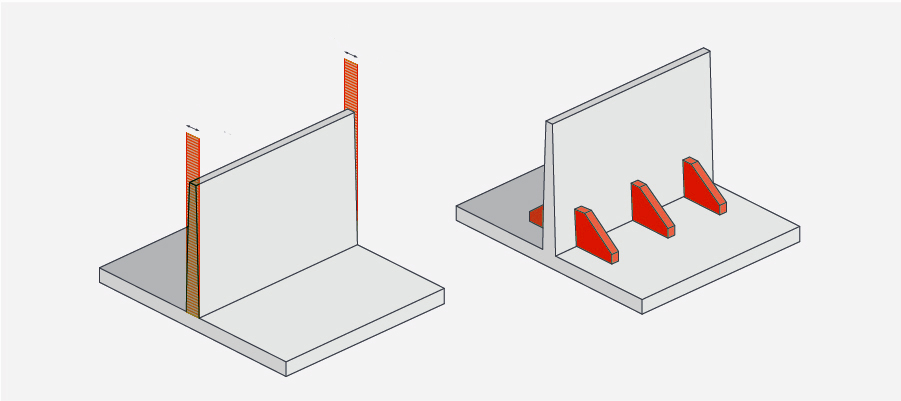

2.2 壁厚设计：均衡艺术与科学的基础准则
均匀且恰当的壁厚是注塑件质量的基石，它直接关系到成型可行性、尺寸稳定性、外观质量和生产周期。
基准壁厚确定：通用塑料（如ABS, PP, PC）的推荐壁厚范围通常在1.2mm 至 3.0mm之间。具体数值需综合考量：
材料特性：流动性好的材料（如PP）可取较薄壁厚；流动性差或高粘度材料（如PC，含高比例玻纤的材料）需取较厚壁厚以保证填充。
结构需求：承受载荷或需要刚性的区域需保证足够厚度。
外观要求：避免过薄导致的外观缩水或过厚导致的表面凹陷。
壁厚过渡与均匀性：严格避免壁厚的突然变化。当厚度变化不可避免时，必须采用平滑的渐变过渡，过渡区的斜度比建议至少为3:1。例如，从3mm过渡到1.5mm，渐变区域长度应不少于(3-1.5)*3 = 4.5mm。这确保了熔体流动前沿的平稳推进，防止因流速差异导致的滞流、困气、熔接线脆弱等问题，并极大减少了因冷却不均引发的缩痕、翘曲和内部应力集中。
加强特征的壁厚控制：
加强筋：其根部厚度应控制在相邻主壁厚度的50%-60%。过厚易导致背面产生缩痕。
支柱（boss）：用于螺钉装配的支柱，其壁厚同样需遵循此原则，且根部必须添加足够大的圆角（通常R≥0.5T, T为筋/柱厚），以改善材料流动、分散应力集中，防止开裂。
2.3 脱模斜度：确保顺利脱模的精密几何规划
脱模斜度是零件从模具型腔中顺利取出的保证，其设计需精确计算，并与模具制造及表面处理工艺协同。
基本准则：
外观面：为获得良好脱模效果并避免拉伤，每侧斜度建议不小于 1.5°。对于高光表面，为彻底消除脱模痕迹影响，斜度可能需增加至 2°-3° 或更大。
内部结构面与深筋：每侧斜度建议不小于 0.5°，对于较深的筋位或型芯，斜度需适当增加以确保顺利脱模。
影响因素与调整：
材料：高收缩率材料（如PP、PE）在冷却时包紧力较大，需要更大的脱模斜度（可能需增加0.5°-1.0°）。
表面纹理：皮革纹、咬花等表面会增大脱模阻力，通常每0.025mm的纹理深度需要额外增加 1° 的斜度。
深度：型腔或型芯深度越大，所需脱模斜度也相应增加。
协同设计：脱模斜度方向需与模具抛光方向、预定的纹理方向以及可能的分型线位置进行统一规划，确保脱模顺畅且不影响产品外观与功能。
2.4 加强筋与支柱设计：以最小材料实现最大刚度
合理设计的加强筋与支柱是提升塑件结构效率的关键，必须遵循严格的几何比例以避免制造缺陷。
加强筋设计黄金法则：
高度：通常不超过主壁厚（T）的 3倍。过高会导致填充困难、顶端冷却不足及脱模问题。
根部厚度：为主壁厚（T）的 40%-60% （如前所述）。
顶部厚度：不小于 0.8mm，以保证足够强度。
间距：大于 2倍的主壁厚（2T），以避免局部材料堆积产生缩痕。
圆角：根部必须添加圆角（R≥0.25T），顶部可添加较小圆角。
支柱（Boss）优化设计：
外径：通常为配合螺钉直径的 2.0 - 2.5倍，以提供足够的强度。
壁厚控制：支柱壁厚同样遵循主壁厚的50%-60%原则。为抵消因材料堆积在支柱根部可能引起的缩痕，应在支柱周边设计“火山口”状的防缩槽（通常为0.2-0.4mm深的凹槽）。
结构加强：支柱不应孤立存在。必须通过加强筋（俗称“火箭脚”） 将其与邻近的主壁或侧壁连接起来，以分散装配螺钉时产生的集中应力，防止支柱根部开裂。
高度限制：类似加强筋，过高的支柱会导致填充和冷却问题，其高度与直径之比需谨慎控制。
2.5 圆角设计：应力消除与流动优化的关键细节
圆角是塑件设计中不可或缺的细节，它从微观上极大地提升了产品的可靠性与可制造性。
内圆角（凹角）：任何内部拐角都是天然的应力集中点。必须将所有内角设计为圆角，其最小半径（R）应不小于相邻区域壁厚（T）的0.5倍（即R≥0.5T）。这能将应力集中系数降低数倍，显著提高零件的抗冲击和抗疲劳性能，是防止使用中开裂的最有效手段之一。
外圆角（凸角）：为保持壁厚的均匀性，外圆角的理想半径应为内圆角半径加上壁厚（即R_outer = R_inner + T）。这不仅能进一步优化应力分布，还能使零件外观更加柔和美观。
流动与成型益处：从注塑工艺角度看，圆角为熔体流动提供了平滑的通道，显著减少了流动阻力，避免了因直角导致的涡流和滞流区域，从而有助于减少气穴、确保更好填充、并形成更高质量的熔接线。此外，圆角也有利于模具制造，提高了模具钢的寿命，避免了尖角处应力集中导致的模具早期开裂。
第三章：材料选择与工艺特性的深度耦合
3.1 基于性能、工艺与成本的系统性材料筛选策略
材料选择是可制造性设计的决策基石，它不仅决定了产品的最终性能与可靠性，更深刻影响着模具设计、工艺窗口、生产成本乃至供应链的稳定性。一套科学的材料筛选体系应建立多维度的评估矩阵，进行系统性考量：
第一维度：功能性性能
机械性能：评估短期与长期的强度、刚度（模量）、韧性（冲击强度）及抗蠕变行为。例如，承受持续载荷的部件需重点考察其蠕变特性。
热性能：关注热变形温度（HDT）、维卡软化点、长期使用温度上限以及线膨胀系数（CLTE）。CLTE的匹配对于多材料组装件防止热应力开裂至关重要。
环境耐受性：考察耐化学药品性（如油、清洁剂）、耐候性（UV稳定性）、耐磨性以及阻燃等级（如UL94）。例如，户外设备需选用UV稳定的材料。
第二维度：工艺与制造特性
流动特性：熔融指数（MFI）是衡量材料流动性的关键指标，直接影响填充薄壁区域的能力和所需注塑压力。
收缩行为：材料的收缩率及其各向异性是模具尺寸设计的直接依据。结晶性材料（如PP, PA）通常收缩率较大且各向异性明显；非晶材料（如PC, ABS）收缩率较小且更均匀。
吸湿性：如尼龙（PA）等材料在加工前必须严格烘干，吸湿性直接影响工艺稳定性与制品质量（如气泡、银纹）。
结晶性与冷却速率：结晶性材料的最终性能受冷却速率影响显著，需要更精密的模具温度控制。
第三维度：经济性与供应链
材料成本：在满足性能要求的前提下进行成本优化。
周期时间：材料的冷却速率影响生产节拍。
原料可获得性与牌号稳定性：选择主流供应商的成熟牌号，确保供应安全与质量一致性。
典型选材示例：
消费电子外壳/家电外观件：追求良好的外观、均衡的机械性能和尺寸稳定性，常选用ABS（性价比高）、PC/ABS合金（更高耐热与冲击）、或PMMA/AS（高光泽透明）。
高强度结构件/汽车引擎罩下部件：要求高刚性、高耐热及尺寸稳定性，常选用玻璃纤维增强的聚酰胺（PA6-GF, PA66-GF）、聚苯硫醚（PPS） 或聚对苯二甲酸丁二醇酯（PBT）。
柔性部件/密封件：要求弹性、耐屈挠，常选用热塑性弹性体（TPE/TPR）、热塑性聚氨酯（TPU） 或
硅橡胶（通过液态硅胶LSR注塑）。
高透明光学件/医疗部件：要求高透明度、高洁净度及耐化性，常选用聚碳酸酯（PC）、聚甲基丙烯酸甲酯（PMMA） 或环烯烃共聚物（COC）。
3.2 收缩率补偿：从经验估量到预测性精算设计
塑料材料从熔融状态冷却固化至室温发生的体积收缩，是注塑成型中最核心的物理现象之一。对其进行精准补偿，是确保零件达到预定尺寸精度的决定性环节。
理解收缩的各向异性：收缩并非均匀一致。在熔体流动方向（纵向）与垂直流动方向（横向），由于聚合物分子取向程度的差异，收缩率通常不同，此即为各向异性收缩。结晶性材料（如PA、PP）的各向异性尤为显著。模具设计必须依据材料供应商提供的纵向/横向收缩率数据，对型腔进行差异化的尺寸放大。
模具尺寸的精准放大：模具型腔的尺寸计算公式为：模具尺寸 = 目标零件尺寸 / (1 - 收缩率)。这需要基于材料的具体牌号、在预期工艺条件下的实测收缩率数据进行。通用的收缩率范围值仅能作为初步参考。
借助模流分析实现预测性补偿：
初始设计：利用模流分析软件（如 Moldflow, Moldex3D），在已知初始模具设计的基础上，模拟填充、保压、冷却全过程。
变形预测：软件能精确预测零件在脱模后的三维翘曲变形结果，直观展示因收缩不均导致的尺寸偏差与形状失真。
迭代优化与预补偿：基于预测的变形结果，在模具设计阶段进行逆向补偿。例如，如果分析显示某个特征区域会向内收缩0.15mm，则在设计模具时将该区域的尺寸预先向外偏移0.15mm。对于复杂或高精度零件，此过程可能需要多次“分析-补偿”的迭代，直至模拟结果满足公差要求。
关键尺寸保障：此方法能有效确保装配配合尺寸、与其他零件的接口尺寸等关键特征的精度，是实现“首次试模即成功”（First-Time-Right）和减少后期修模成本的核心技术手段。
第四章：模具系统的DFM优化
4.1 浇注系统的战略设计：控制流动的艺术
浇注系统是连接注塑机喷嘴与产品型腔的“生命线”，其设计直接影响熔体流动行为、内部质量、外观缺陷和生产效率，是DFM在模具工程中的首要战场。
浇口类型的选择：匹配产品与生产需求
侧浇口/边缘浇口：最常用，结构简单，加工方便，适用于大多数箱体、壳体类零件。但会在制品侧面留下需后期处理的浇口痕迹。
潜伏式浇口（隧道浇口）：浇口位于分型面下，开模时可自动切断，实现全自动化生产，是外观要求高、产量大的消费电子产品的首选。但对模具精度和材料韧性要求较高。
点浇口：浇口尺寸小，残留痕迹小，常用于三板模结构或多型腔模具，适用于外观要求较高的中小型零件。但压力损失较大，需较高注射压力。
扇形浇口/薄膜浇口：浇口宽度大、厚度薄，能大幅降低浇口附近的剪切应力和分子取向，特别适用于平板状、大面积且要求低翘曲、低内应力的制品（如导光板、仪表盘面板），能有效改善熔接线质量和外观流痕。
热流道系统：对于大型、多腔或高品质要求产品，热流道能消除冷流道废料，减少注射压力损失，改善填充平衡，是提升效率与质量的高阶解决方案。其浇口形式（针阀式、开放式）需根据材料与产品精细选择。
浇口位置的科学优化：平衡流动与质量
核心原则：确保熔体从厚壁区域流向薄壁区域，实现平衡、同步的填充，避免滞流和过保压。这有助于减少内应力、翘曲变形和不同区域的密度差异。
规避区域：绝对避免将浇口设置在外观敏感区、高受力区或后续装配的配合面上。同时需考虑熔接线位置，应使其处于非关键区域或通过改变浇口位置来消除/转移熔接线。
模流分析的决策支持：借助Moldflow等软件进行动态模拟，是优化浇口方案的黄金标准。通过对比分析不同浇口位置下的填充压力云图、温度场分布、熔接线形成位置与气穴预测，可量化评估方案的优劣，科学决策最佳浇口位置与数量，避免依赖经验导致的试模风险。
4.2 冷却系统的高效与均匀：效率与精度的温度控制器
冷却阶段是注塑周期中最耗时的环节，卓越的冷却系统设计是缩短周期、稳定质量、控制变形的核心。
回路设计的基础准则：
贴近原则：冷却水道中心距型腔表面的距离，通常应控制在水道直径的1.5至2倍以内，以确保高效的传热。
均匀布局：水路排布应尽可能均匀地覆盖整个模仁，确保型腔表面温度分布均匀，温差通常需控制在 ±5°C 以内，这是控制产品翘曲和尺寸稳定的关键。
流道设计：保证冷却介质（通常是水）处于湍流状态（雷诺数>4000），以获得最佳的传热效率。需合理设计串联与并联回路，平衡流量与压降。
差异化冷却与先进技术：
针对厚壁区域：在材料堆积、冷却缓慢的区域（如筋位交汇处、BOSS柱根部），需采用隔片式（Baffle）、喷泉式（Bubbler） 或螺旋式冷却芯来强化散热，防止局部“过热点”导致缩孔和周期延长。
革命性技术：随形冷却：对于具有复杂曲面、深腔或异形特征的模具，传统钻孔水路无法贴近。金属3D打印（如SLM技术） 可以直接制造出完全贴合型腔曲面的随形冷却水路。这种仿生式流道能使冷却效率提升30%-50%，显著缩短冷却时间，并因温度场极度均匀而大幅减少翘曲变形（可达60%以上），尤其适用于医疗、光学等高精度部件。
4.3 顶出系统的平稳与无损：完美成型的最后一环
顶出系统的使命是以最小的作用力、无损伤地使制品与模具分离。其设计关乎产品良率和模具寿命。
顶出元件的布局策略：
位置优先：顶针（或顶杆）应布置在筋、台、侧壁等刚性较强、承受力大的部位，避免直接作用在薄壁或大面积平面上。布局需对称、均衡，确保顶出受力均匀。
靠近包紧力：优先在型芯脱模斜度小、对型芯包紧力大的区域布置顶针，以克服脱模阻力。
类型多样化：除标准圆顶针外，根据产品形状，可选用扁顶针（用于深筋位）、套筒顶针（用于圆柱BOSS）、或气顶（用于整体大面积脱模）。
顶出系统的优化细节：
面积与压力：确保顶针端部与产品的接触面积足够大，以降低单位面积压强，防止“顶白”或顶穿。对于深腔薄壁件，采用推板顶出或压缩空气辅助脱模是更优选择。
协同运动：顶针、推板、斜顶等所有顶出元件必须保持同步运动，避免因不同步导致的零件变形或拉伤。
表面处理：顶针端面进行高光抛光或采用特氟龙（PTFE）涂层、氮化钛（TiN）涂层等，可显著降低摩擦系数，减少顶出力和拉伤风险。
4.4 排气系统的深度优化：消除缺陷的隐形功臣
排气不良是许多成型缺陷（如烧焦、填充不足、发脆、表面流痕）的直接根源。优秀的排气系统是高质量注塑的“呼吸器官”。
排气位置的精准预判：
熔体流动末端：熔体最后填充的区域是最容易困气的位置。
型芯镶件与角落：模具零件配合形成的死角，以及深筋、窄槽的底部。
熔接线汇合区域：两股熔体前沿汇合时，会将空气包裹在内。
封胶面：分型面、滑块配合面等。模具的精密配合既需封胶，也需考虑微量排气。
排气槽的精密设计：
尺寸控制：排气槽深度是关键，通常为0.015-0.025mm。深度过小则排气不畅；过大则易导致溢料（飞边）。原则是：材料粘度越高（如PC），深度宜稍大；材料流动性越好（如PA），深度宜稍小。排气槽宽度应足够，并逐渐扩大至与大气连通。
特殊排气材料：在无法开设常规排气槽的深腔或复杂区域，可采用多孔烧结金属镶件（如烧结青铜） 进行排气，其微孔结构允许气体通过但能阻挡熔体。
真空辅助排气：对于要求极高、结构特别复杂或使用特种材料（如LCP）的模具，可采用真空排气系统，在注射前抽空型腔内的空气，彻底消除困气问题，从而获得更高强度、更佳外观的制品。
第五章：公差设计与质量保障体系
5.1 基于制程能力的公差分配：在理想与现实间寻求最优解
在塑料注塑成型中，公差设计绝非单纯追求数字的严苛性，而是在理想设计功能与客观制造约束之间寻求最佳平衡点的系统工程。盲目收紧公差会大幅增加模具成本、降低生产良率、延长试模周期，却未必带来相应的产品价值提升。DFM倡导的，是基于对全流程制程能力的深刻理解，进行经济、合理且可实现的公差分配。
理解制程能力的构成：影响最终零件尺寸精度的关键变量主要包括：
- 模具本身的制造精度与长期磨损：模具的加工精度（如±0.01mm）是尺寸波动的基线。
- 注塑工艺的稳定性：注射压力、保压压力、料温、模温的波动会直接影响收缩率的稳定性。
- 材料特性的批次差异：不同批次原料的收缩率、流动性可能存在微小波动。
- 环境因素与后处理：车间的温湿度变化、放置时间、二次加工（如烫金、喷涂）都可能引入尺寸变化。
- 测量系统误差（MSA）：测量设备与方法的重复性与再现性必须满足要求。
实施统计公差分析：
传统的极值法公差分析（Worst-Case）过于保守，容易导致过度设计。DFM推崇采用统计公差分析（RSS - Root Sum Square方法）。该方法基于一个核心认知：在稳定的生产过程中，所有尺寸偏差同时处于极限值的概率极低。
- 操作流程：首先，通过模流分析、材料数据库和工艺经验，识别出影响每个关键尺寸的所有过程变量及其可能的变化范围（视为标准差σ）。然后，运用RSS公式计算这些变量综合作用下的总体尺寸分布。
- 战略价值：通过统计公差分析，可以科学地证明更宽松的公差带在统计意义上仍能保证装配成功率（如99.73%，对应±3σ）。这为在非关键尺寸上放宽公差、降低成本提供了数据支撑，同时能将严格公差更聚焦地分配给真正关键的特征。
分级化的公差策略：
根据尺寸的功能重要性，实施差异化的公差等级管理：
- 关键/配合尺寸（Critical / Fit Dimensions）：直接影响产品组装、功能实现或与其他部件接口的尺寸。例如，轴孔配合直径、卡扣搭接量、重要的定位面距离。这些尺寸应分配最严格的公差，并在模具和工艺上予以重点保障。
- 重要尺寸（Important Dimensions）：影响产品外观、感觉或非关键功能的尺寸。分配行业标准或中等公差。
- 非关键/自由尺寸（Non-Critical / Free Dimensions）：对产品功能、装配和外观无实质影响的轮廓尺寸。分配最宽松的公差，以最大化工艺窗口和生产良率。
5.2 关键尺寸的过程控制：从静态设计到动态管理
对于已识别的关键尺寸，必须在模具设计、试模验证和量产监控全链条建立动态的控制机制，确保其持续稳定地落在目标范围内。
模具设计阶段的“可调性”植入：
鉴于塑料收缩预测的复杂性和材料批次的微小差异，模具设计应具备一定的“纠偏”能力。对于极其关键且预测难度大的尺寸，可以在模具上设计可更换或可微调的镶件、活块。
应用场景：例如，一个决定最终装配间隙的筋位高度，可以设计成独立镶件。如果在试模或后续量产中发现该尺寸偏大或偏小，无需修改整个模仁，仅需更换或调整该镶件即可，成本低、周期快、影响范围最小化。
试模阶段的尺寸迭代与工艺窗口探索：
试模不仅是验证模具能否出产品，更是建立稳定工艺窗口、确认尺寸能力（Cp/Cpk）的关键过程。
尺寸测量与数据收集：对关键尺寸进行全数或大样本测量，绘制初始的尺寸分布图。
工艺参数调整：通过科学地调整保压压力、时间、模温等参数，观察关键尺寸的响应，找到能使尺寸稳定在目标值附近的工艺参数组合。
模具微调：如果单纯通过工艺调整无法使某些关键尺寸达标，则启动模具上的可调机构（如上述镶件）进行修正。
量产阶段的统计过程控制（SPC）：
当工艺稳定后，必须将关键尺寸的控制从“事后检验”转向“事前预防”。
控制图的建立与应用：对每一个关键尺寸，定期（如每班次或每2小时）抽取样本进行测量，将数据点绘制在 Xbar-R（均值-极差）控制图 或 I-MR（单值-移动极差）控制图 上。
实时监控与预警：控制图上的中心线（CL）、控制上限（UCL）和控制下限（LCL） 定义了过程的自然波动范围。任何点超出控制限，或出现连续上升/下降、接近控制限等非随机模式，都意味着过程可能出现了异常的特殊原因（如模具磨损、设备故障、材料变化），系统会立即发出预警。
预防性行动：接到预警后，工程师可以在批次产品出现不合格品之前，就介入调查并消除异常原因，从而确保过程的持续稳定和产品的一致性。这正是质量保障体系的核心——变“检验质量”为“制造质量”。
第六章：DFM的数字化使能工具
现代工业体系下的可制造性设计，已从依赖工程师个人经验的传统模式，全面演进为高度依赖数字化工具链与数据智能驱动的协同范式。这一系列工具不仅将复杂工程原理转化为可视化、可量化的分析结果，更通过流程整合与数据闭环，将DFM理念无缝嵌入产品开发全生命周期，驱动决策科学化、风险前置化和效益最大化。
6.1 三维CAD软件：几何可行性的自动化基石
现代三维CAD平台已深度集成基础DFM验证模块，成为设计师进行“自检”的第一道防线：
实时几何分析：工具可自动执行拔模斜度分析（以色谱图直观显示不同角度区域）、壁厚检查（识别过厚、过薄及不均匀区域）、底切（Undercut）检测（自动识别需要侧向抽芯的结构）以及最小圆角验证。这使得几何设计问题在建模阶段即可被即时发现与修正。
设计与分析的集成：主流CAD软件通过嵌入式仿真功能或与CAE软件的无缝接口，允许设计师在不切换环境的情况下进行初步的结构力学、热学或简单的流动分析，实现“设计即仿真”，加速了设计迭代。
模型轻量化与协作：基于云的三维可视化与标注工具，支持跨部门、跨地域的实时设计评审，确保制造、装配、售后等环节的专家意见能早期介入。
6.2 专业模流分析软件：虚拟试模与工艺优化的决策中枢
以 Moldflow、Moldex3D 为代表的专业注塑成型仿真软件，是现代DFM体系中的核心技术引擎，其核心价值在于将物理世界中的成型过程在数字空间中进行高保真度的映射与预演。
全流程多物理场仿真：软件能够精确模拟从填充、保压到冷却、翘曲的完整过程，预测：
熔体流动前沿：可视化填充模式，优化浇口位置与流道系统，确保平衡填充。
缺陷预测：精准定位焊接线/熔接痕、气穴、缩痕（缩孔） 的可能位置与严重程度，并评估其对结构强度与外观的影响。
翘曲变形：综合考虑收缩不均、取向效应、冷却不均等因素，预测零件脱模后的三维变形量，为模具型面的预补偿（反变形设计）提供直接、量化的数据依据，这是控制精密零件尺寸的关键。
工艺窗口探索：虚拟测试不同工艺参数（如注射速度、压力、温度）组合下的成型结果，找到稳定、鲁棒的工艺窗口，降低对操作工人经验的依赖。
经济效益：通过虚拟试模，可将物理试模次数减少 60% 以上，模具修改成本降低 30%-50%，是实现 “首次试模成功” 、缩短开发周期的核心保障。
6.3 公差分析软件：从经验猜测到概率科学的跨越
公差分析软件（如 CETOL、3DCS、Tolcap）是连接设计意图与制造现实的精密度量衡。
三维公差堆叠分析：基于产品的三维CAD模型和装配关系，建立完整的尺寸链。
分析模式：既支持保守的最坏情况法（Worst-Case），更强调基于制程能力数据的统计公差分析（RSS法，蒙特卡洛模拟）。统计方法承认所有零件尺寸同时处于极值的概率极低，从而可以在保证高装配成功率（如99.73%）的前提下，科学地放宽非关键尺寸的公差，降低制造成本。
敏感性分析：识别出对最终装配间隙或功能尺寸影响最大的关键特征尺寸，从而指导设计优化与制造资源（如更严格的公差、更精密的加工）的精准投放。
6.4 知识库与智能检查系统：企业核心智力的固化与赋能
将工程师的隐性经验和行业最佳实践转化为显性、可执行、可迭代的数字化规则，是DFM体系成熟度的重要标志。
规则驱动的自动化检查：将材料选择规则、壁厚限制、拔模角度要求、加强筋设计准则等DFM知识，编码成软件可识别的检查规则。系统可对CAD模型进行自动扫描，一键生成包含问题位置、违反规则描述及改进建议的DFM分析报告。
集成化工作流：将DFM检查点嵌入产品数据管理（PLM）或产品生命周期管理系统的审批流程中。设计在发布前必须通过自动化DFM检查，否则流程无法推进，从制度上确保了DFM的强制执行。
持续学习与优化：每一次生产反馈、模具修改、质量问题都可以回溯到设计规则，用以修正和优化知识库中的规则参数，形成 “设计-制造-反馈-优化” 的持续学习闭环，使企业的制造知识资产不断增值。
结论与展望
将可制造性设计深度融入塑料注塑成型全流程，标志着制造业正经历从"制造产品"到"设计制造系统"的根本性转变。这种转变要求工程师超越传统的几何设计思维，发展成为精通材料科学、模具物理和工艺动力学的制造系统架构师。只有通过这种系统性思维，才能真正实现从产品概念到批量生产的无缝对接，在源头上构建质量、成本和效率的综合优势。
