注塑成型作为现代制造业中应用最广泛的塑料加工工艺，凭借其高效率、高精度和优异的重复性，已成为大批量生产塑料制品的首选方法。在这一精密而复杂的制造过程中，浇口作为连接注射系统与模腔的核心通道，其设计和选择直接影响着产品的成型质量、生产效率和生产成本。中山厚德快速模具有限公司作为注塑模具制造领域的专业服务商，凭借20余年的行业经验，深刻理解浇口设计对最终产品质量的决定性影响。
浇口在注塑成型过程中承担着多重关键功能：首先，它是控制塑料熔体流动特性的"阀门"，直接影响熔体的充填模式和剪切速率；其次，它作为保压补缩的"咽喉"，关系到制品的尺寸稳定性和内部质量；最后，它还是冷却过程的"起点"，影响制品的残余应力和变形程度。一个经过科学设计的浇口系统能够确保塑料熔体均匀、平衡地填充模腔，有效避免短射、流痕、熔接痕等常见缺陷，同时还能最大限度地降低内应力，提高产品尺寸精度和机械性能。
随着塑料制品向精密化、薄壁化、功能化方向发展，对浇口技术的要求也日益提高。依托先进的CAE分析技术和丰富的实战经验，建立了完善的浇口设计规范体系，能够根据产品结构特征、材料特性和使用要求，为客户提供最优化的浇口解决方案。从传统的直浇口、侧浇口到先进的热流道系统，我们的技术团队都能精准把握各类浇口的适用场景和设计要点，确保每个项目都能获得最佳的成型效果。

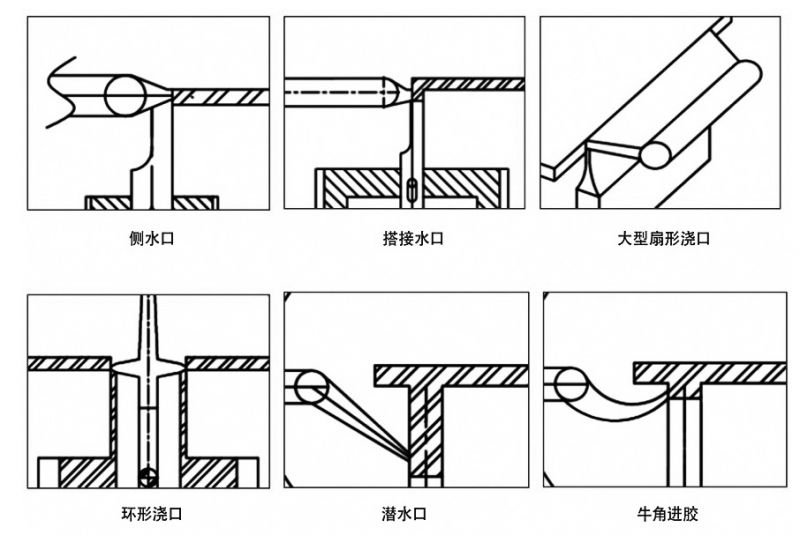

注塑成型中主流浇口类型详解
1. 直浇口（Sprue Gate）系统分析
直浇口作为注塑模具中最传统且最基础的浇口形式，凭借其独特的结构优势，在单腔模具领域占据着不可替代的重要地位。直浇口系统采用注射机喷嘴与模具主流道直接相连的简洁设计，使熔融塑料能够以最短路径进入模腔，这一特点使其在大型厚壁制品的生产中展现出卓越的性能表现。
从流体力学角度来看，直浇口具有显著的流动优势。其大截面设计可有效降低流动阻力，减少压力损失，从而确保熔体能够充分填充模腔。实验数据表明，在相同工艺条件下，直浇口系统的压力损失可比其他浇口形式降低30%以上。然而需要特别注意的是，浇口直径的精确设计是确保成型质量的关键因素。直径过小会显著增加剪切速率，导致材料降解；而直径过大则会延长冷却时间，影响生产节拍。直浇口建议直径通常应控制在制品最大壁厚的1.5-2.5倍范围内。
在模具制造和维护方面，直浇口系统展现出明显的经济性优势。其结构简单，加工难度低，可显著降低模具制造成本。采用直浇口设计的模具制造周期平均可缩短15%-20%。但必须认识到，这种浇口形式也存在一定的局限性：首先，会在制品表面形成明显的浇口痕迹，通常需要额外的后处理工序；其次，其冷流道系统会产生较多的废料，材料利用率往往不足60%。
2. 潜伏式浇口（Submarine Gate）技术特点
潜伏式浇口（又称隧道浇口）作为一种创新型浇口设计，凭借其独特的隐蔽性优势，已成为高外观要求制品注塑成型的首选方案。实践表明，这种浇口通过巧妙的分型面下置设计，将浇口痕迹完美隐藏于制品的非外观面或内部结构处，使产品表面质量达到近乎完美的状态。
从工作原理来看，潜伏式浇口展现了精妙的机械设计智慧。在开模过程中，通过模具的精密配合结构，浇口能够实现自动切断，这一创新设计消除了传统浇口所需的二次加工工序。数据显示，采用潜伏式浇口可使后处理工时减少60%以上，显著提升了整体生产效率。特别是在消费电子、高端家电、汽车内饰等对外观要求严苛的领域，这种浇口技术已成为行业标配。
然而，潜伏式浇口对模具制造提出了极高的技术要求，浇口的尺寸精度必须控制在±0.02mm以内，倾斜角度通常需要在30°-45°之间精确设定。为确保最佳性能，我们采用五轴联动精密加工设备和三维仿真技术，对浇口系统的每一个细节进行优化。值得注意的是，这种浇口形式对塑料材料的韧性也有特定要求，通常适用于ABS、PC、PP等具有一定弹性的工程塑料。
3. 侧浇口（Edge Gate）的应用优势

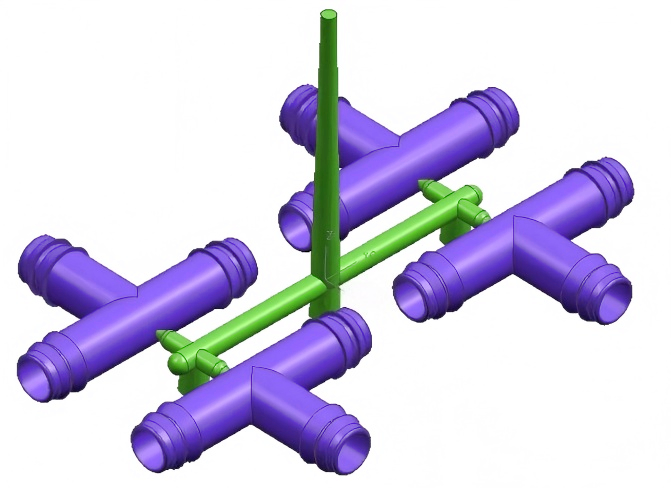

侧浇口作为注塑模具中最具适应性的浇口形式之一，以其卓越的工艺灵活性在各类制品成型中占据重要地位。这种浇口通常设置于模具分型面，采用边缘进胶方式，其结构设计的简洁性使其成为扁平状及大面积制品的理想选择。工程实践表明，侧浇口系统的优化设计需要建立在对制品结构特征、材料流变性能和成型工艺参数的全面分析基础上。
从工艺控制角度来看，侧浇口展现出显著的操作优势。其浇口残留处理简便，通过常规的机械加工即可实现完美去除，这一特点大幅降低了后处理成本。更为重要的是，通过科学的浇口排布设计，可以实现多浇口协同工作，确保大型制品获得理想的平衡充填效果。流体力学分析证实，合理的多侧浇口系统能有效改善熔体前沿的汇合状态，显著降低因流动不平衡导致的取向应力和制品变形。
在工程应用层面，侧浇口的尺寸参数设计尤为关键。采用先进的模流分析技术，建立基于制品壁厚、流动距离和材料特性的浇口尺寸优化模型。该模型综合考虑了剪切速率、压力损失和冷却效率等多重因素，确保浇口系统在保证充填质量的同时，最大限度地提升生产效率。值得注意的是，侧浇口的开设位置需要避开制品的应力集中区域，这一设计原则对保证产品结构完整性具有重要意义。
4. 热流道系统（Hot Runner System）的创新应用
热流道系统作为现代注塑成型工艺中的先进技术代表，通过精密的温控系统确保流道内塑料始终保持熔融状态，从根本上解决了传统冷流道系统产生的废料问题。我们充分整合全球优质热流道供应商资源，为客户提供最优化的热流道技术解决方案。
该系统的核心价值体现在两个方面：首先，其近乎100%的材料利用率显著降低了生产成本；其次，由于省去了冷流道冷却时间，成型周期可缩短20%-30%，大幅提升了生产效率。基于丰富的项目经验，我们的技术团队能够根据产品结构特点和成型要求，从开放式、阀针式等多种热嘴类型中精准匹配最适宜的方案，确保成型质量和生产效率的最佳平衡。
在系统选型方面，我们建立了严格的供应商评估体系，确保所采用的热流道组件在温度控制精度、压力损失和耐久性等关键指标上均达到行业领先水平。通过与专业热流道供应商的深度合作，我们能够为客户提供从设计到生产的全方位热流道解决方案。
5. 点浇口（Pin Point Gate）的精密控制
点浇口作为高精度注塑成型的关键要素，凭借其微型的结构特征（直径通常控制在0.5-1.5mm范围），在热流道系统及三板模结构中发挥着不可替代的作用。这种浇口形式的最大工艺优势在于其极小的浇口痕迹，能够满足医疗器材、光学元件及精密电子零件等领域对产品外观的严苛要求。
在工程技术层面，点浇口的参数控制需要极高的精确度：
- 直径设计必须平衡流动阻力与剪切速率的关系
- 长度参数直接影响浇口的密封性能
- 几何形状关系着熔体的流动形态
针对点浇口应用中常见的拉丝、流涎等问题，开发了独特的解决方案：
- 温度精准控制系统
- 压力曲线优化技术
- 浇口区域特殊冷却方案
我们采用国际领先的模流分析技术，通过多物理场耦合仿真，精确预测熔体在微型浇口中的流动行为，确保浇口尺寸的优化设计。这种数字化设计方法能够有效避免传统试错法带来的成本浪费，同时显著提升首次试模的成功率。这些技术创新确保了微型浇口在长期生产中的稳定性和可靠性，为高附加值产品的量产提供了有力保障。
产品结构与浇口定位
材料特性与浇口选择
在注塑成型工艺中，材料特性与浇口设计的匹配关系直接影响最终产品的质量和生产效率。我们基于材料科学原理和工程实践经验，建立了系统的浇口选型方法论。
从流变学特性角度分析：
- 高粘度材料（如PC、PPS等）需要增大浇口截面积以降低流动阻力
- 剪切敏感材料（如PVC、POM等）需控制浇口尺寸以避免过度剪切
- 热敏感材料（如TPU、某些生物塑料）要求精确的浇口温度管理
- 针对不同类别高分子材料的特性差异，我们制定了差异化的浇口设计规范：
- 结晶性聚合物（PP、PE等）：采用大尺寸浇口设计，延长保压时间
- 非结晶性聚合物（PS、PC等）：可适度减小浇口尺寸
- 增强改性材料：考虑纤维取向对浇口位置的影响
产品结构与浇口定位
浇口位置的确定是一个需要综合考虑多重因素的系统工程问题。我们采用基于产品功能需求的设计方法论，确保浇口布局既满足成型工艺要求，又符合产品最终使用需求。
在产品结构分析层面，我们建立了科学的浇口定位原则体系：
- 基于壁厚分布的流动平衡原则：优先从厚壁区域进胶，实现自然充填
- 基于几何特征的流动路径优化：避免急转弯和流动滞止区
- 基于功能要求的应力控制：避开关键受力区域和装配基准面
对于复杂结构件，我们实施多方案对比分析流程：
- 通过Moldflow等专业软件进行充填模拟
- 评估不同浇口方案的流动前沿温度分布
- 分析熔接线位置和气穴形成风险
- 预测取向应力和收缩变形情况
在产品美学和功能性保障方面，我们执行严格的设计验证：
- 外观要求：采用隐蔽式浇口设计或设置在后处理可去除位置
- 尺寸精度：控制分子取向对关键尺寸的影响
- 机械性能：避免浇口区域成为应力集中点
- 装配关系：避开重要配合面和连接结构
这种系统化的浇口位置设计方法，确保了从工艺可行性到产品功能性的全面优化，为客户提供最具价值的工程解决方案。
生产需求与浇口优化
浇口设计方案需要与客户的生产规模及自动化程度实现精准匹配，我们建立了完善的经济性评估体系来指导浇口选型决策：
生产规模适配性原则
- 大批量生产：推荐采用热流道系统，虽然初期投资增加30-50%，但可通过材料节省和效率提升在6-12个月内收回成本
- 中小批量生产：选用冷流道系统或简易热流道方案，控制初始模具投入
- 试制阶段：采用可修改的浇口设计方案，便于后期调整优化
自动化生产适配性设计
- 全自动产线：必须满足以下技术要求：
- 浇口自动分离功能（如潜伏式、点浇口）
- 稳定的浇口切断可靠性（＞99.9%）
- 无人工干预的流道回收系统
半自动/手动生产线：可适当放宽要求，但需考虑：
- 浇口去除的便利性
- 后处理工序的工时控制
- 操作人员的安全防护
我们通过建立浇口设计方案决策矩阵，综合考虑生产规模、产品生命周期、自动化程度等12项关键指标，为客户提供最具经济效益的浇口系统解决方案。这种基于全生命周期成本分析的设计方法，可确保浇口方案在技术可行性和经济合理性之间达到最优平衡。
结语：浇口技术的专业选择至关重要
在全球制造业竞争白热化的今天，注塑成型工艺的每个技术细节都已成为企业构建核心竞争力的关键要素。其中，浇口系统作为控制熔体流动的第一道"质量阀门"和成型过程的"战略枢纽"，其技术价值远超过其物理尺寸所呈现的表象。一个经过精密计算和优化设计的浇口系统，能够在三个维度创造显著价值：首先，在质量层面可实现15-30%的良率提升；其次，在成本方面带来20-40%的生产费用优化；最后，在效率维度实现10-25%的周期压缩。这些数据背后，体现的是浇口设计对材料流动、压力传递和冷却过程的精准控制。
然而，浇口设计的复杂性常常被低估。我们的工程数据库显示，不当的浇口设计可能引发包括流痕、短射、银纹等在内的47类成型缺陷，平均每次模具修改造成的直接经济损失高达5-15万元，更不用说因此延误的交货周期和市场机会损失。正是基于对浇口技术深刻的理解，我们通过多年的技术沉淀，建立了包含5000+模具案例的行业知识库，形成了从概念设计到量产优化的全流程技术支撑体系。
当前，材料科学和工艺技术的双重革命正在重塑注塑行业格局。一方面，特种工程塑料、生物基材料等新型材料的涌现对浇口设计提出了全新挑战；另一方面，微注塑、多物料共注塑等先进工艺的普及为浇口技术创新提供了广阔空间。面对这样的产业变革，我们已构建起完整的技术解决方案矩阵：从经典的直浇口、侧浇口系统，到先进的热流道和阀式浇口控制技术，都能根据客户的产品特性、材料特点和产能需求提供定制化方案。
我们坚信，在制造业转型升级的大背景下，浇口技术的创新突破将成为企业提质增效的重要杠杆。我们期待与行业伙伴深化合作，通过持续的技术研发和工程实践，共同探索浇口技术的创新应用，为提升中国注塑产业的全球竞争力贡献力量。每一次浇口设计的优化，都可能是通向更高产品质量、更低生产成本和更短交付周期的重要一步。
