Johnny Xiong
快速模具与产品开发专家
目录
在当今高速发展的制造业环境中，产品设计日益复杂，消费者对功能性、舒适性与美观性的要求不断提升。为了应对这一趋势，多材料注塑成型技术应运而生，其中双色成型（Two-Shot Molding）与包覆成型（Over-Molding）成为最受关注的两种工艺。两者均能在单一生产流程中实现两种或多种材料的结合，从而显著提升零件的性能与外观。然而，尽管目标相似，这两种技术在原理、设备要求、设计自由度以及成本结构上存在本质区别。中山厚德快速模具有限公司（HordRT） 长期专注于注塑成型、快速模具、数控加工等工艺领域，在双色成型与包覆成型方面积累了丰富的实战经验，能够为客户提供从模具设计到量产交付的一站式技术支持。
本文将从技术定义、核心优势、工艺差异、材料选择、成本分析、决策流程及供应商选择七个维度，对双色成型与包覆成型进行全面而深入的对比，帮助工程师、产品经理与采购决策者在实际项目中做出最优选择。如需进一步了解相关工艺或获取专业建议，欢迎随时咨询，我们将竭诚为您提供高效、可靠的解决方案。
一、技术定义与基本原理
1.1 双色成型：一次成型，两种材料
双色成型，又称双射成型、2K成型或双料注塑，是指在一台注塑机上，通过两个独立的注塑单元，在一个完整的成型周期内，将两种不同材料依次注入同一套模具中，最终形成一个不可分离的多材料零件。该工艺的核心在于两种材料在模具内部实现顺序结合，无需取出半成品进行二次加工，从而极大提升了生产效率和尺寸精度。

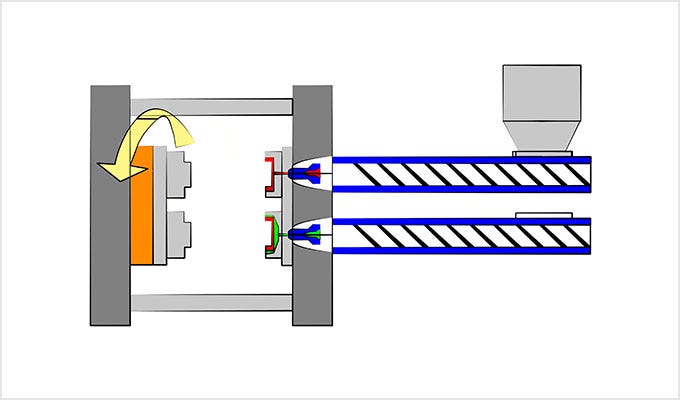

双色成型通常采用旋转模板或滑动模具设计。其典型工作流程如下：第一射材料注入并固化后，模具通过旋转或平移将带有第一零件的半成品转移至第二射型腔位置，随后第二射材料注入并与第一材料在界面处形成分子级熔接。由于两种材料在尚未完全冷却的状态下结合，其结合强度远高于后续通过胶粘或物理卡扣实现的连接。
典型设备配置：
两台注塑单元（可水平对置、垂直布置或L型布置，以适应不同的模具结构与空间要求）
可旋转动模或滑块机构（用于在两次注射之间精确转移半成品）
多组独立的温度与压力控制系统（确保两种材料分别在最优工艺参数下注射）
双色成型特别适合于对结合强度、尺寸精度和生产效率有较高要求的应用场景，如汽车内饰按键、电动工具开关、双色密封圈等。
1.2 包覆成型：基材叠加，增强功能
包覆成型，也称为二次注塑或多层注塑，是指在一个已经成型的基材上，通过第二次注塑工艺覆盖一层或多层另一种材料，从而赋予零件额外的功能或美学特性。基材通常为硬质塑料或金属，而包覆层则多为热塑性弹性体（TPE）、硅胶或软质塑料，用于实现防滑、减震、密封或改善握持手感等目的。
与双色成型不同，包覆成型对设备的要求更为灵活。它可以采用两台独立注塑机分步完成，也可以在同一台机器上通过更换模具或手动转移基材来实现。基材的来源也极为广泛，既可以是注塑件，也可以是金属冲压件、压铸件甚至机加工零件。这种灵活性使包覆成型在小批量生产、产品改型或异种材料组合（如金属+软胶）等场景中具有明显优势。
典型生产流程：
第一步：制造基材。基材可通过注塑、压铸、金属冲压或CNC机加工等方式制成，必要时可进行表面预处理以增强粘接效果。
第二步：将基材放入二次注塑模具。操作可由人工完成，也可由机械手自动取放，具体取决于产量和自动化水平。
第三步：注入包覆材料，完成结合。包覆层在基材表面流动并固化，通过化学键合或机械锁扣（如基材上的凹槽、孔洞）与基材牢固结合。
包覆成型广泛应用于电动工具手柄、医疗设备握把、运动水壶密封圈、电子产品外壳等产品中，尤其适合在现有零件基础上快速增加软胶功能层，而无需重新设计整个零件结构。
二、核心优势对比分析
2.1 双色成型的五大核心优势
- 全流程自动化
由于整个成型过程在一台机器、一个周期内完成，无需人工或机器人将半成品转移到第二套模具，因此生产效率极高，适合大规模自动化生产。这不仅减少了人为干预带来的质量波动，还显著降低了人工成本。在实际生产中，双色成型的周期时间通常仅比单色注塑多出20%~30%，却完成了两种材料的结合与成型，效率优势十分突出。
- 结合强度更均匀
第一射材料在尚未完全冷却时即与第二射材料结合，两种材料在界面处形成分子层面的熔接，结合强度显著高于包覆成型。这种“热-热”结合方式避免了因基材表面污染或氧化导致的粘接失效问题。对于需要承受反复弯折、拉伸或环境温度变化的应用（如密封件、按键、软硬结合结构件），双色成型提供的结合可靠性是包覆成型难以比拟的。
- 零组装误差
无需二次定位，避免了对位偏差，尤其适合精密电子零件、密封件和双色按键。在双色成型中，第一射与第二射的相对位置由模具的旋转或滑动机构精确保证，定位精度可达±0.02mm以内。而包覆成型在人工或机械手放置基材时，难免产生位置偏差，可能导致包覆层厚薄不均、偏心甚至废品。
- 设计自由度更高
可实现在不同区域集成不同颜色、不同硬度、甚至不同导电性或密封性能的材料，满足复杂功能要求。例如，一个双色零件可以在硬质骨架的特定区域嵌入软质密封筋，同时在另一区域嵌入导电橡胶用于防静电，所有这些都在一次成型中完成。这种高度集成的能力为产品设计师打开了前所未有的创新空间。
- 降低总运营成本
尽管设备与模具初始投资较高，但由于省去了二次加工、物流、质检和人工装配环节，在长期大批量生产中总体成本更低。以年产50万件的项目为例，双色成型虽然模具成本比包覆成型高出约30%~50%，但每件节省的二次加工人工与物流费用可在6~12个月内收回额外投资。此后，双色成型的单件成本将显著低于包覆成型。
2.2 包覆成型的五大核心优势
- 设备投资门槛低
包覆成型可以使用标准的单射注塑机配合简单的二次定位模具，无需昂贵的双料注塑机，特别适合中小企业或试制项目。一台全新双色注塑机的价格通常是同吨位单色机的2~3倍，而包覆成型甚至可以沿用工厂现有的老旧注塑机进行二次加工。对于预算有限或仅需小批量生产的项目，包覆成型无疑是更经济的选择。
- 工艺灵活性强
基材来源广泛，可以是注塑件、3D打印件、金属件甚至木材或玻璃，材料组合方式极其灵活。这意味着包覆成型不仅适用于塑料-塑料组合，还能实现塑料-金属、塑料-陶瓷、软胶-木材等跨界组合。例如，高端工具手柄可以采用金属芯外包覆TPE，既保证了强度又提供了舒适的握持感；而双色成型通常只能实现两种相容塑料之间的结合。
- 维修与更换便利
如果包覆层损坏，可以单独进行修复或重工，而双色成型一旦某种材料出现问题，整个零件即报废。在实际生产中，包覆层往往是最先磨损或老化的部分（如软胶握把、密封圈）。采用包覆成型工艺，当包覆层达到使用寿命后，可以通过去除旧层并重新注塑的方式进行翻新，而基材可以继续使用。这一特性在医疗设备、电动工具等高价值产品的维修市场中具有重要经济意义。
- 适用于大尺寸或异形基材
对于体积较大或形状不规则的基材（如工具手柄、医疗器械外壳），包覆成型比双色成型更容易实现。双色成型要求整个零件尺寸必须适配旋转模具的空间，且旋转过程中不能与模具或其他机构发生干涉。而包覆成型中，基材单独制造，包覆模具只需包裹基材的特定区域，对零件整体尺寸的限制要宽松得多。例如，长达500mm的园艺工具手柄，包覆成型可以轻松完成，而双色成型则几乎不可能。
- 生产计划调整方便
可以分别安排基材生产与包覆生产，便于应对订单波动和库存管理。当市场需求发生变化时，企业可以灵活调整基材和包覆层的生产比例。例如，同一款基材可以搭配不同颜色或不同硬度的包覆层，以满足不同客户群体的需求。此外，基材可以提前批量生产并入库，在接到订单后快速完成包覆层注塑，从而缩短交货周期。这种“模块化”生产策略是双色成型难以实现的。
三、工艺差异详细对比表
对比维度 | 双色成型 | 包覆成型 |
设备需求 | 专用双射注塑机 + 旋转模具 | 标准注塑机 + 二次模具（或手动） |
周期时间 | 短（一次成型） | 较长（两步或多步） |
结合强度 | 极高（分子级熔接） | 较高（机械锁扣+化学结合） |
材料组合限制 | 必须相容，且熔点接近 | 材料组合更灵活 |
模具成本 | 高（复杂结构与旋转机构） | 中低（结构相对简单） |
自动化程度 | 高（全自动） | 中（可能需人工或机器人转移） |
废品率 | 低（过程稳定） | 中（受转移精度影响） |
适用产量 | 大批量（>10万件/年） | 中小批量（1000~10万件/年） |
四、材料选择与兼容性深度解析
4.1 双色成型的材料组合原则
在双色成型工艺中，两种材料需要在模具内部完成先后注射并实现分子级结合，因此对材料组合的兼容性要求远高于包覆成型。以下是三大核心原则：
- 熔点兼容
第二射材料的熔融温度应低于第一射材料的变形温度（通常指热变形温度或维卡软化点），否则在第二射材料注入时，高温熔体会导致已固化的第一射结构发生软化、变形甚至塌陷。理想情况下，两种材料的熔融温度差应控制在30°C以内。例如，第一射选用熔点为220°C的ABS，第二射则应选用熔点在180~210°C之间的TPU或TPE，以确保第一射结构在二次注射时保持稳定。
- 化学相容性
两种材料应具有相似或互补的化学结构，才能在界面处形成牢固的化学键合。化学相容性越好的材料对，其结合强度越高，抗剥离性能越优。常见的相容材料对包括：ABS与PC、TPU与PC/ABS合金、PA（尼龙）与TPA等。对于化学相容性较差的材料对，即使通过模具设计强行结合，其界面强度也可能无法满足使用要求，容易出现分层或剥离失效。
- 收缩率匹配
两种材料的收缩率差异应尽可能小，否则在冷却过程中会产生内应力，导致零件翘曲、变形或界面脱层。一般要求两种材料的收缩率差异控制在0.2%以内。例如，ABS的收缩率约为0.4%~0.7%，PC约为0.5%~0.7%，两者匹配良好；而POM（聚甲醛）的收缩率高达1.5%~2.5%，与大多数常用塑料难以匹配，因此很少用于双色成型中的第一射或第二射。
常见组合举例：
硬质部分（第一射） | 软质部分（第二射） | 典型应用场景 |
ABS | TPU | 电动工具开关、手机保护壳 |
PC | TPE | 医疗设备手柄、汽车内饰件 |
PC/ABS合金 | TPE | 笔记本电脑外壳、智能穿戴 |
PA（尼龙） | 硅胶 | 耐高温密封件、工业连接器 |
4.2 包覆成型的材料组合原则
包覆成型对材料兼容性的要求相对宽松，因为基材在二次注射前已完全固化，且可以通过机械锁扣设计弥补化学粘接力的不足。以下是三大核心原则：
- 机械锁扣设计优先
当两种材料化学不相容时，可通过在基材上设计凹槽、孔洞、倒扣或粗糙表面，依靠物理结合力固定包覆层。机械锁扣是实现异种材料（如塑料与金属、塑料与玻璃）可靠结合的最常用方法。例如，在金属基材上加工出环形凹槽或穿孔，TPE包覆层在注塑时流入这些结构，固化后形成“铆钉”效应，即使化学粘接力为零，包覆层也无法被剥离。这一原则极大地拓展了包覆成型的材料适用范围。
- 温度宽容度更高
因为基材在包覆注塑前已完全冷却至室温，第二射材料注入时对基材的热影响较小。即使第二射材料的熔融温度远高于基材的热变形温度，只要注射时间足够短、包覆层厚度足够薄，基材也不会发生明显变形。这使得包覆成型可以采用熔点差异极大的材料组合，例如在PP基材（熔点约160°C）上包覆POM（熔点约180°C），这在双色成型中是难以实现的。
- 异种材料优势
包覆成型最大的优势之一，是可以在金属、木材、陶瓷、玻璃等非塑料基材上包覆软胶，实现单一材料无法达成的综合性能。例如：
不锈钢手柄包覆TPE，兼顾强度与握持舒适度；
铝合金外壳包覆硅胶，实现防震与防滑功能；
玻璃面板边缘包覆TPU，提供跌落缓冲保护。
典型应用举例：
基材类型 | 包覆材料 | 典型应用场景 |
尼龙（PA） | TPE | 电动工具手柄（防滑、减震） |
PC | 硅胶 | 医疗设备握把（耐高温、可消毒） |
金属嵌件 | 橡胶/TPE | 防水密封件（汽车连接器、工业阀门） |
PP | TPE | 食品容器盖密封圈（柔韧、耐化学性） |
铝合金 | TPU | 手机中框缓冲层（抗冲击、美观） |
五、成本结构详细拆解
5.1 双色成型成本构成
成本项目 | 占比 | 说明 |
模具 | 40~50% | 高复杂度，需旋转机构与多浇口系统 |
设备 | 20~30% | 双射注塑机价格为单射机的2~3倍 |
材料 | 10~20% | 多为工程塑料，单价较高 |
人工与辅助 | 5~10% | 自动化程度高，人工成本低 |
模具维护与能耗 | 5% | 长期均摊后较低 |
盈亏平衡点：通常年产量超过5万件时，双色成型开始显现成本优势；超过10万件时明显优于包覆成型。
5.2 包覆成型成本构成
成本项目 | 占比 | 说明 |
基材模具 | 20~30% | 可共用现有模具 |
包覆模具 | 20~30% | 结构简单，成本较低 |
设备 | 10~20% | 可使用标准注塑机 |
人工与转移 | 20~30% | 需人工或机器人取放基材，效率较低 |
材料 | 10~20% | 可与双色成型相同 |
适合场景：年产量低于5万件，或基材为现有零件、无需重新开模时，包覆成型具有显著经济性。
六、决策流程：如何选择最佳工艺
在实际生产项目中，选择双色成型还是包覆成型并非一目了然。两种工艺各有优劣，适用场景存在明显重叠，但也各有禁区。为帮助决策者系统化、科学化地评估两种工艺，以下提供一个五步决策框架。按照这五个步骤依次评估，可以大幅降低选错工艺的风险，确保项目在成本、质量与交期之间取得最佳平衡。
第一步：明确设计目标
任何工艺选择的起点，都是对产品设计目标的清晰定义。在这一步，决策者需要回答一个核心问题：两种材料之间需要达到什么样的结合强度与结合方式？
是否需要两种材料在分子层面完全结合？
如果产品在使用过程中会承受持续或反复的剥离力、剪切力，或者需要在高温、高湿等恶劣环境下保持长期可靠性，那么分子层面的化学结合是不可替代的。此时应优先选择双色成型。例如：汽车方向盘上的软硬结合按键、防水密封连接器、反复弯折的软硬结合结构件。
是否可以接受机械锁扣结合？
如果产品对结合强度的要求不是极端严苛，或者可以通过设计凹槽、孔洞、倒扣等物理结构来固定包覆层，那么包覆成型完全能够满足要求。例如：电动工具手柄的防滑软胶层，即使不依赖化学粘接，依靠手柄上的凹槽即可牢固固定。此外，当基材为金属、木材、玻璃等非塑料材料时，无法实现化学结合，只能选择包覆成型并依赖机械锁扣。
决策要点：化学结合优先选双色成型，物理结合或异种材料选包覆成型。
第二步：评估产量规模
产量是影响工艺经济性的最关键因素之一。双色成型设备与模具的初始投资高，但单件成本低；包覆成型初始投资低，但单件成本相对较高。两者之间存在一个明确的盈亏平衡区间。
年产量 > 8~10万件 → 优先双色成型
当年产达到8~10万件以上时，双色成型在自动化效率、周期时间、人工成本等方面的优势开始显著体现。尽管前期模具与设备投入较高，但分摊到每件产品上的成本会迅速低于包覆成型。以年产15万件为例，双色成型通常比包覆成型节省15%~25%的总成本。
年产量 < 3万件 → 优先包覆成型
当年产低于3万件时，双色成型的高额模具费用（通常为包覆成型的1.5~2倍）难以在短期内收回。此时包覆成型的低门槛优势明显，尤其适合新产品试制、小批量定制或市场验证阶段。
年产量介于3万~8万件之间 → 结合设备现有情况决定
在此区间内，两种工艺的经济性较为接近。决策者需要结合企业现有的设备资源来判断：如果工厂已拥有双色注塑机，则倾向双色成型；如果只有标准单射机，则包覆成型更为现实。此外，还需考虑产品的生命周期长度——生命周期越长，越值得投资双色模具。
决策要点：大批量选双色成型，小批量选包覆成型，中等批量结合自身设备与产品生命周期综合判断。
第三步：分析材料组合
不同的材料组合对工艺的适应性差异巨大。某些材料对天生适合双色成型，而另一些则只能选择包覆成型。
两种材料熔点差异 > 60°C → 包覆成型更安全
当第二射材料的熔融温度比第一射材料的热变形温度高出60°C以上时，双色成型中第二射的高温熔体极易导致第一射结构软化、变形甚至熔穿。例如，在PP（熔点约160°C）上包覆POM（熔点约180°C），温差仅20°C尚且可行；但若要在ABS（热变形温度约95°C）上包覆PC（熔融温度约260°C），温差高达165°C，双色成型几乎无法实现，而包覆成型由于基材已完全冷却，风险大幅降低。
需要化学结合且收缩率接近 → 双色成型更优
如果设计要求两种材料在界面处实现分子级化学结合，并且两种材料的收缩率差异小于0.2%，那么双色成型是最佳选择。典型的相容材料对如ABS/PC、TPU/PC/ABS等，在双色成型中可以获得极高的结合强度，这是包覆成型难以达到的。
基材为金属或非塑料 → 只能选择包覆成型
如果产品的基材是不锈钢、铝合金、黄铜等金属，或者是木材、玻璃、陶瓷等非塑料材料，那么双色成型完全不适用——因为双色成型要求两种材料均为热塑性塑料且在同一台机器上顺序注射。此时只能选择包覆成型，并通过机械锁扣设计（如基材上的凹槽、穿孔、滚花）来保证包覆层的固定。
决策要点：熔点差异大或基材为非塑料，只能选包覆成型；需要化学结合且收缩率匹配良好，优先选双色成型。
第四步：检查几何复杂度
零件的尺寸、形状和结构复杂度直接影响工艺的可行性与成本。
零件尺寸小于手掌且结构复杂 → 双色成型
双色成型要求零件在模具旋转或平移过程中不与模具结构发生干涉，因此适合尺寸较小、结构紧凑的零件。一般来说，零件最大尺寸在150mm以内时，双色成型的旋转机构最容易实现。同时，双色成型能够精确控制第二射材料在特定区域的分布，适合带有精细纹理、多腔体、多材料分区等复杂结构的零件。例如：智能手表按键、手机侧键、耳机软硬结合耳塞。
零件大于30cm或包含深腔 → 包覆成型
当零件长度超过300mm，或者具有深腔、倒扣等复杂结构时，双色成型面临两大挑战：一是旋转模具的尺寸过大，注塑机的模板行程和锁模力难以满足；二是旋转过程中零件容易与模具碰撞或脱落。此时包覆成型具有明显优势——基材单独制造，包覆模具只需覆盖需要包覆的区域，对整体尺寸几乎没有限制。例如：园艺剪刀手柄（长度可达400mm）、大型医疗器械外壳、长柄工具握把。
需要多区域不同颜色/材料 → 双色成型
如果产品需要在不同区域分别实现多种颜色或多种材料（例如红、绿、蓝三色按键，或硬胶骨架+软胶握持区+透明视窗），双色成型可以通过增加注射单元（三射、四射）或多段注射实现在一个零件上集成多种材料。而包覆成型通常只能实现单一包覆层，难以在同一零件上实现多个独立的材料区域。
决策要点：小尺寸复杂零件选双色成型，大尺寸或深腔零件选包覆成型，多色多材料集成选双色成型。
第五步：预算与时间评估
最后一步，也是最现实的一步：评估项目的资金预算和时间要求。
项目周期紧、不想投入高额模具 → 包覆成型
双色模具的设计和制造周期通常比包覆模具长4~8周，且模具成本高出30%~60%。如果项目需要快速交付样品或小批量产品，或者企业预算有限、不愿在模具上投入过多资金，包覆成型是更务实的选择。此外，包覆成型允许先制造基材模具（投入较小），待产品验证成功后再投入包覆模具，分阶段投资降低了资金风险。
长期项目、追求极致效率与品质 → 双色成型
对于生命周期长、总产量高、对品质一致性要求严格的项目，双色成型虽然前期投入较大，但长期回报显著。全自动化生产减少了人为因素对质量的影响，结合强度的均匀性提升了产品的可靠性，而省去二次加工环节也缩短了整体生产周期。例如：汽车零部件、医疗耗材、高端消费电子等领域的长期量产项目，双色成型往往是最终的选择。
决策要点：短平快项目选包覆成型，长期高品质项目选双色成型。
决策流程总结表
决策维度 | 倾向双色成型 | 倾向包覆成型 |
结合方式 | 需要分子级化学结合 | 机械锁扣足够或基材为非塑料 |
年产量 | > 8~10万件 | < 3万件 |
材料熔点差异 | < 30°C | > 60°C 或基材为金属/非塑料 |
零件尺寸 | < 150mm，结构复杂 | > 300mm 或含深腔 |
多材料/多色需求 | 需要多个独立材料区域 | 只需单一包覆层 |
项目预算与周期 | 长期项目，可接受高额前期投入 | 预算有限，项目周期紧 |
七、总结
双色成型与包覆成型都是现代制造业中不可或缺的多材料成型技术，它们突破了单一材料零件的性能局限，使产品能够在硬度、触感、密封性、美观度等多个维度上实现兼得。然而，这两种技术的适用场景截然不同，只有深入理解其本质差异，才能做出正确的工艺选择。
选择双色成型，如果您追求高效率、高结合强度、全自动化生产，且产品年产量超过8万件，设计复杂、精度要求高。双色成型在一个周期内完成两种材料的结合，省去了二次加工和人工转移环节，在保证一致性的同时大幅提升了生产效率。对于汽车内饰、高端消费电子、精密密封件等大批量、高要求的应用场景，双色成型是无可替代的首选工艺。
选择包覆成型，如果您的基材为异种材料（如金属）、产量较低、设备投资有限，或者希望在现有零件基础上快速增加软胶功能层。包覆成型以其灵活的工艺适配性和较低的投资门槛，成为小批量生产、产品改型、功能升级等场景下的理想选择。尤其当基材无法与包覆材料形成化学结合时，包覆成型配合机械锁扣设计是唯一可行的技术路径。
无论选择哪种工艺，成功的关键在于早期设计阶段就与经验丰富的模具与注塑供应商进行协同工程（Design for Manufacturing, DFM）。在模具开动之前，供应商应参与设计评审，评估材料兼容性、分析潜在缺陷、优化零件结构，从而在源头规避风险。通过合理评估材料特性、模具结构与生产规模，您可以以最优成本制造出兼具功能与美学的多材料零件，从而在激烈的市场竞争中占据优势。
中山厚德快速模具有限公司（HordRT） 拥有超过10年的注塑成型与快速模具经验，在双色成型与包覆成型领域积累了丰富的实战案例。无论是前期工艺咨询、模具设计与模流分析，还是小批量试制与大批量量产，HordRT都能为您提供专业、高效、可靠的一站式服务。欢迎随时联系我们，让我们携手将您的产品理念转化为高品质的落地成果。
