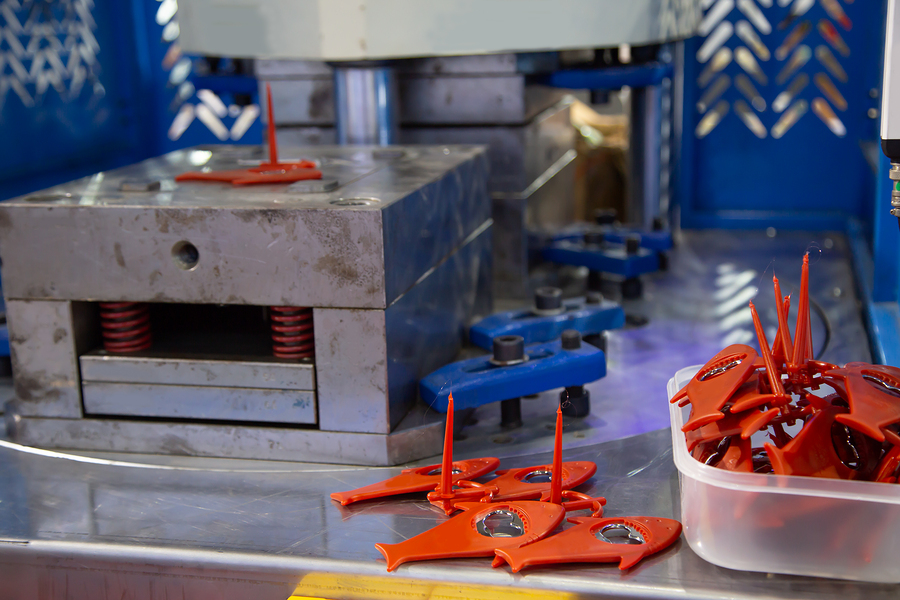

1.1 快速注塑技术原理

快速注塑是一种高效、精密的聚合物成型工艺，其核心在于通过一个高度自动化的循环过程，将热塑性塑料原料转化为结构复杂的最终制品。该工艺的实现依赖于注塑机与精密模具的协同工作，其运作流程可系统地分解为以下四个关键阶段：

第一阶段：熔融塑化

此阶段是物料准备的基石。预先干燥的热塑性塑料颗粒被送入注塑机料筒，在电热圈的外加热和螺杆旋转产生的强大剪切热的共同作用下，逐步熔融并转化为均质的粘流态熔体。此过程中，精确的温度分区控制至关重要——温度过低会导致塑化不均、产生冷料；温度过高则可能引起聚合物降解。螺杆在旋转的同时后退，完成对熔体的计量与储存，为下一阶段的高压注射做好充分准备。

第二阶段：高压注射与保压

这是决定制品成型质量的核心环节。模具在巨大锁模力下闭合后，注射机构驱动螺杆以50-200MPa的极高压力，将精确计量的熔体通过喷嘴和模具的流道、浇口系统，高速注入并完全充满模腔。注射过程结束后，系统立即转入保压阶段：螺杆持续施加一定的压力，向模腔内补充因冷却收缩而减少的物料，从而有效防止制品出现缩痕、凹陷、缺料等缺陷，确保制品尺寸稳定、密度均匀。

第三阶段：冷却定型

此阶段是保证制品几何稳定性的关键。在保压结束后，模腔内的熔体进入可控的冷却固化阶段。模具内精密设计的冷却水道循环导热介质（通常是水或油），以设定的速率带走热量，使熔体逐渐由表及里地凝固成型。冷却速率必须经过精密计算与优化：过快的冷却可能导致内应力集中和翘曲变形；而过慢的冷却则会延长生产周期，降低效率。此阶段直接决定了制品的结晶度、机械性能和尺寸精度。

第四阶段：顶出脱模

当制品冷却到足够的刚性后，模具动定模分离，顶出系统（如顶针、顶板或气动装置）开始工作，将已成型的制品从模具型腔或型芯上平稳、无损地脱离。随后，模具立即闭合，为下一个注塑循环做好准备，从而实现连续、自动化的批量生产。

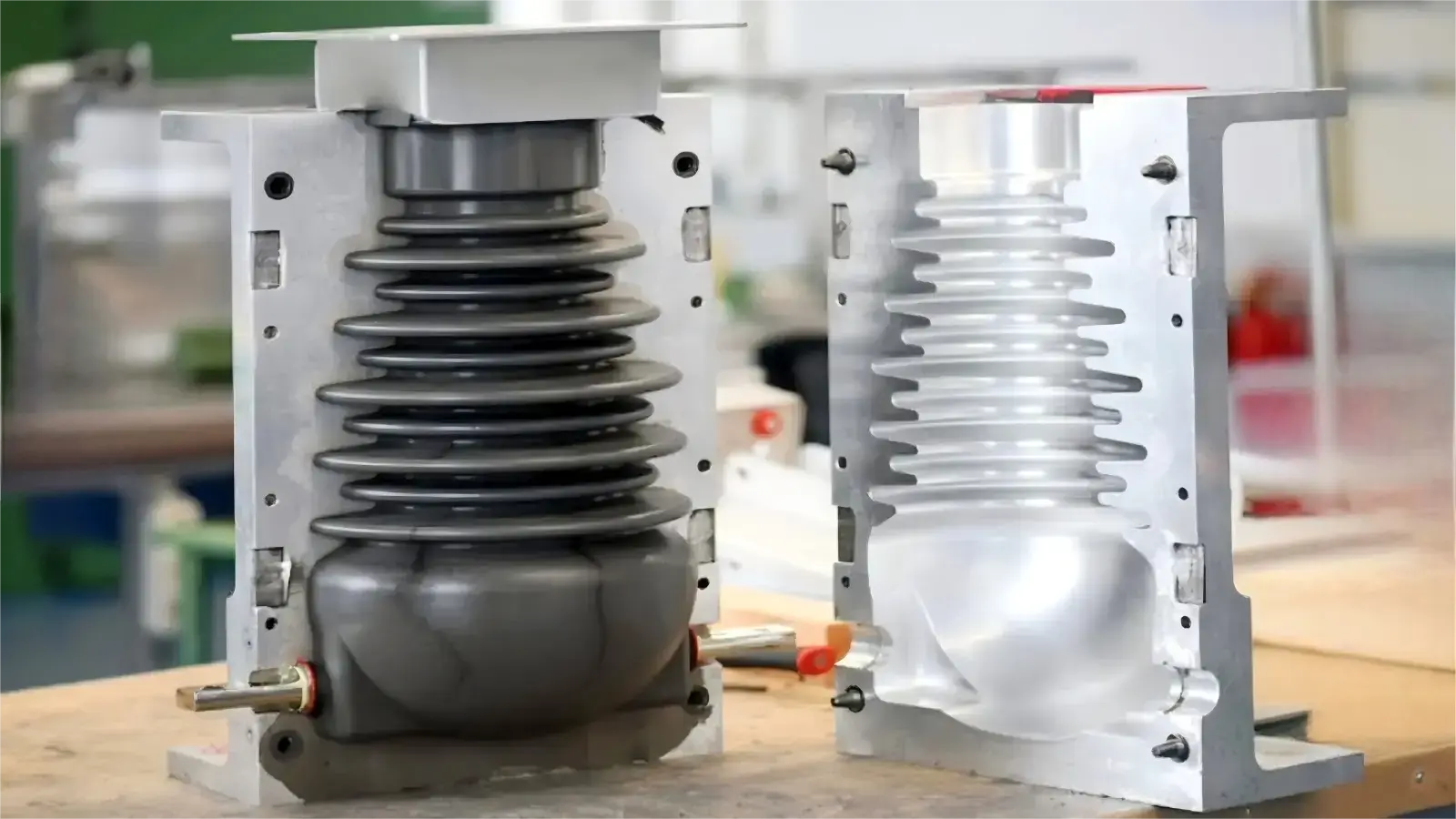

1.2 压缩模塑技术原理

压缩模塑作为塑料加工工艺中历史最悠久的技术之一，其工艺过程基于独特的热固性材料特性，形成了与其他成型方法截然不同的技术特点。该工艺完整周期包含以下四个关键阶段：

预成型与装料阶段

此阶段是确保最终产品质量的基础环节。操作人员将精确计量的热固性塑料原料（包括预混料、预浸料或团状模塑料BMC）置入经预热的下模腔中。原料的预热处理尤为关键，适当的预热温度（通常在60-100℃范围）能够显著提升材料流动性，缩短后续固化时间。此阶段的计量精度直接影响到产品的密度均匀性和尺寸稳定性，过量或不足的物料都会导致成品缺陷。

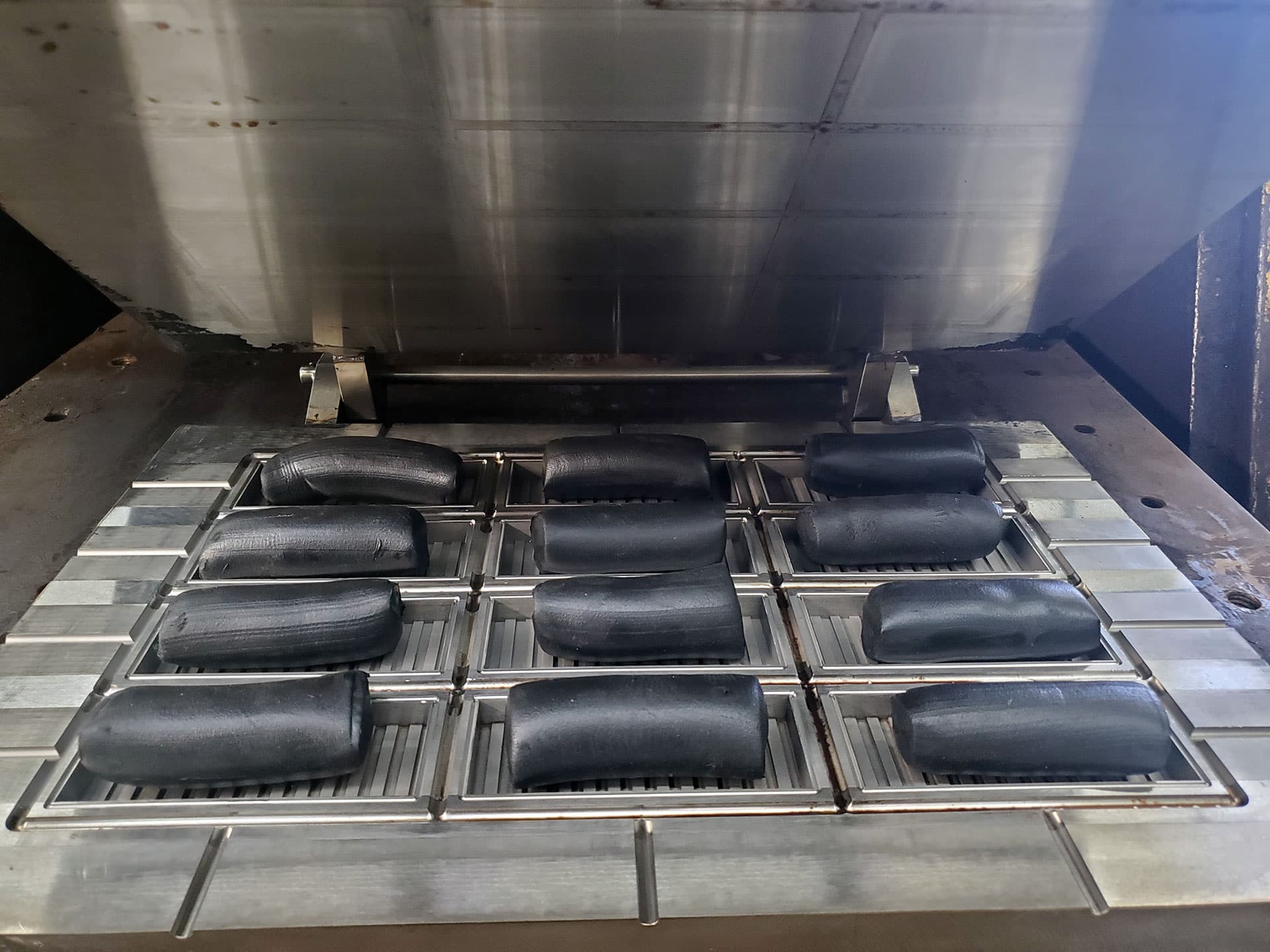

合模与加压流动阶段

当模具温度达到设定值（通常130-180℃）后，上模在液压系统驱动下以可控速度下移，对模腔内的材料施加10-50MPa的成型压力。在此过程中，材料在热量和压力的双重作用下开始软化、流动，并逐渐充满整个模腔。此阶段的压力曲线控制是技术核心——初始压力不宜过大以避免材料过早固化，后期则需保持足够压力确保材料完全密实。排气操作在此阶段也至关重要，需要适时短暂开模释放挥发性物质。

热固化与交联反应阶段

在保持恒定压力的同时，模具维持在设定的高温环境下，热固性树脂开始发生不可逆的化学交联反应。这一过程使树脂分子逐渐形成三维网络结构，从线性聚合物转变为不熔不溶的体型聚合物。固化时间必须根据材料类型、制品厚度和模具温度精确控制，通常需要1-10分钟。固化不足会导致产品机械性能下降，过度固化则可能引起材料降解和性能劣化。

脱模与后处理阶段

待交联反应完全结束后，模具开启，通过顶出系统或人工操作将成型制品取出。由于热固性材料在固化后具有较高的刚性，脱模过程通常较为顺利。取出后的制品往往需要进行后续处理，包括去除溢料飞边、进行必要的机械加工或表面处理，以获得符合要求的最终产品。模具在清理后即可进入下一个生产周期。

压缩模塑工艺的这种分阶段、温度压力协同控制的特性，使其特别适合于制造结构相对简单但要求高机械强度、优良耐热性和尺寸稳定性的热固性塑料制品。
