在现代制造业的宏伟蓝图中，注塑成型无疑占据着核心地位。这项历经百年发展的精密制造技术，以其无与伦比的高效率、卓越的复杂结构成型能力和令人瞩目的成本效益，成功实现了从微米级电子元件到米级汽车部件的大规模精密制造。当我们审视日常生活中无处不在的塑料制品——从智能手机的精密外壳到医疗设备的无菌部件，从汽车工业的轻量化结构件到航空航天领域的高性能组件，无不彰显着注塑成型技术的卓越贡献。
然而，在这看似自动化、流水线化的完美工艺背后，一个几乎无法回避的"物理幽灵"始终如影随形——那就是材料收缩现象，即业界常言的"缩水"。这个看似微小的物理变化，却如同一只"看不见的工艺之手"，在微观分子层面到宏观产品维度之间，持续影响着每一个注塑零件的最终命运。对任何一位追求卓越的注塑工程师或制造商而言，深刻理解并精准预测、控制缩水，不仅关乎产品尺寸精度的把控，更是一项贯穿产品设计、材料科学、模具工程到生产工艺的系统性工程。
在现代工业对零件精度要求日益严苛的今天，一个微米级的尺寸偏差就可能导致整个组件装配失效，一个看似微不足道的收缩变形就可能引发产品功能的灾难性后果。因此，掌握缩水的本质规律，已从单纯的技术挑战升华为制造企业的核心竞争力。它要求工程师不仅要知其然，更要知其所以然——从聚合物链段的热运动规律，到结晶动力学的相变机理；从模具型腔内的流变行为，到冷却过程中的应力演化，每一个环节都蕴含着控制缩水的关键密码。
本文将带领读者开启一段深入注塑成型核心地带的探索之旅，系统剖析缩水这一既基础又复杂的关键工艺现象。我们将从最基本的定义出发，穿越分子运动的微观世界，揭示不同材料家族的收缩本质；随后，我们将构建一个多维度的成因分析框架，从材料特性、模具设计到工艺参数，全方位解读影响缩水的关键因子；更重要的是，我们将提供一套贯穿产品全生命周期的系统性控制策略，帮助从业者在实际生产中实现从"被动应对"到"主动驾驭"的根本转变。
一、 深入理解缩水：从现象到本质
1.1 缩水的本质
在注塑成型工艺中，“缩水”特指塑料熔体在封闭的模具型腔内，从高温液态经历冷却并相变为固态时，所发生的宏观体积收缩现象。这一过程的直接物理体现是，成型并脱模后的塑件尺寸会系统性、一致性地小于其对应的模具型腔尺寸。必须强调，缩水并非生产缺陷或工艺失误，而是热塑性材料在其状态转变过程中所遵循的固有物理规律（主要是热力学规律）的必然结果。因此，对缩水的管理核心在于“预测与控制”，而非“完全消除”。
1.2 缩水的微观物理机理
要实现对缩水的精准预测与有效控制，必须超越宏观现象，深入其微观物理本质。塑件的最终收缩是多种机理共同作用的宏观体现，其核心可归结为以下两个层面：
1.普遍性的热胀冷缩
这是最为基础的物理原理。塑料熔体通常在远高于其玻璃化转变温度（Tg）或熔点（Tm）的高温（普遍在200°C至300°C甚至更高）下被注入模具，随后被冷却至室温环境。在此温度剧变过程中，聚合物分子链的热运动动能减小，链段间平均距离缩短，从而导致材料整体体积发生必然的、可估算的收缩。这部分收缩是所有材料共有的。
2.决定性的相态与结构变化
这部分是理解不同种类塑料收缩行为巨大差异的关键，主要取决于材料是否具备结晶能力。
结晶性材料的有序化致密堆积
诸如聚乙烯（PE）、聚丙烯（PP）、聚酰胺（PA，尼龙）和聚甲醛（POM）等属于结晶性聚合物。它们在从熔融状态冷却时，分子链段并非简单地冻结，而是能够进行重排，从完全无序的状态部分地转变为高度有序的晶体结构。在形成这些规整的晶区时，分子链的堆积效率显著提高，链与链之间的空间被大幅压缩，从而导致额外的、幅度更大的体积收缩。因此，结晶性材料通常表现出较高的缩水率（例如1.5%至3.0%或更高），且其收缩过程受冷却速率影响显著，更为复杂。
非结晶性材料的无序化冻结收缩
如聚苯乙烯（PS）、聚碳酸酯（PC）、聚甲基丙烯酸甲酯（PMMA，亚克力）等是非结晶性聚合物。它们在冷却过程中不会形成晶体，其分子链始终处于无序的“冻结”状态。其收缩几乎完全由分子链段热运动减弱导致的自由体积减少所驱动。由于没有经历从无序到有序的相变致密化过程，其整体缩水率相对较小（通常在0.4%至0.7%范围内），且行为更为线性、一致，更容易预测。
结论： 理解材料在冷却过程中的热物理行为，特别是其结晶倾向与能力，是科学预测缩水率、合理选择材料并制定针对性控制策略的理论基石。
二、缩水的多维度成因解析：材料、模具与工艺的复杂博弈
缩水并非由单一因素简单决定，而是材料固有特性、模具设计理念与工艺参数设定三者之间复杂博弈与动态耦合的最终体现。这三者相互关联、彼此制约，共同塑造了成型零件的最终尺寸与形态。只有系统性地理解这三方面的具体影响机制，才能实现对缩水问题的精准管控。
2.1 材料因素：收缩行为的物质基础
材料的化学结构与配方是决定其收缩行为的根本内因，为整个成型过程设定了基本的收缩基调。
聚合物类型与结晶特性
如前所述，结晶性材料与非结晶性材料的本质区别是理解缩水率差异的基石。结晶性聚合物（如PE、PP、PA、POM）在冷却过程中的相变——从无序熔体到有序晶体的排列——导致了更高的体积收缩率，且其结晶度受加工条件影响显著，使得收缩行为更为复杂。而非结晶聚合物（如PS、PC、PMMA）的收缩主要源于分子链段热振动幅度的减小（即自由体积的减少），行为相对简单且可预测性更高。
添加剂与填料的调控作用
在基础树脂中添加各类功能性填料，是工程上调控收缩行为的核心手段之一。例如，玻璃纤维（GF）、碳纤维或矿物填料（如滑石粉、碳酸钙）的加入，能构成刚性的三维网络，极大地限制聚合物分子链在冷却过程中的自由移动与收缩。一个典型的例子是，30%玻璃纤维增强的尼龙材料，其流动方向和垂直方向的缩水率会从纯尼龙的约1.5%分别显著降至约0.3%和1.0%，但这种各向异性的收缩也引入了新的翘曲风险，需要在模具设计时予以充分考虑。
熔体流动特性（熔体指数/MFR）
不同牌号的材料具有不同的熔体流动速率（MFR），这代表了其在一定条件下的流动性。MFR较高的材料流动性更好，易于充填薄壁型腔并在保压阶段能更有效地传递压力，从而实现更好的压实效果，间接有助于减少局部缩水。反之，流动性差的材料则可能因压力损失过大而难以对收缩区域进行有效补缩。
2.2 模具设计因素：收缩形态的预设框架
模具是塑料成型的“舞台”，其设计如同导演的剧本，预先设定了熔体的流动、冷却路径以及最终的收缩与应力分布形态。
浇注系统的核心影响
浇口位置与类型：浇口是熔体进入型腔的“咽喉要道”。其位置直接决定了熔体的流动路径、流向、保压压力的传递距离与效率。不合理的浇口位置会导致流动末端保压压力不足，形成缩孔或疏松。同时，浇口类型（如点浇口、侧浇口、潜伏式浇口、扇形浇口）直接影响进入型腔的熔体状态和后续的封口时间，从而对补缩效果和缩水控制产生决定性影响。
流道尺寸与平衡：流道系统是输送熔体和传递压力的“动脉”。过小或布局不平衡的流道会产生过大的流动阻力（压力损失），导致实际到达各型腔末端的保压压力显著衰减，无法有效补偿收缩。
冷却系统的决定性作用
冷却均匀性：这是控制翘曲变形的关键。如果模具内不同区域的冷却速率不一致，会导致零件各部分非同步收缩。先冷却固化的部分会约束后冷却部分的自由收缩，从而在零件内部产生巨大的内应力，当应力超过材料的屈服强度时，即表现为翘曲变形。
冷却效率与结晶动力学：冷却速率不仅影响生产效率，更深刻影响材料的微观结构。对于结晶性材料，较慢的冷却速率为其提供了充分的分子链重排时间，从而促进更完善的结晶过程，这通常会导致更高的结晶度和更大的体积收缩。而快速冷却则会抑制结晶，产生更低结晶度的结构，从而减小收缩。
产品与模具结构设计
壁厚均匀性原则：这是模具设计中最至关重要的“黄金法则”。急剧的壁厚变化会导致巨大的冷却速率差异：厚壁处中心冷却缓慢，当其外部已固化而内部仍在收缩时，由于得不到来自浇口的有效熔体补缩，极易形成表面缩痕和内部真空泡。
特征设计准则：如加强筋、凸台和卡扣等结构特征的根部往往是局部厚壁区域，是缩痕的常见发源地。优秀的设计准则要求这些特征的根部厚度不超过其附着主壁厚的50%至60%，并通过设置足够的脱模斜度来确保顺利脱模。
2.3 工艺参数因素：收缩过程的实时调控
工艺参数是工程师在现场用于实时微调和控制收缩的“指挥棒”。其精细调整是实现高质量稳定生产的关键。
注射阶段的策略
注射速度：高速注射有利于充填薄壁区域、复制复杂的模具表面纹理并减少熔接痕强度。然而，过快的速度可能导致喷射流（Jetting）、高的剪切应力和分子取向。对于厚壁零件，有时采用“快-慢-快”的多段速度曲线策略，以在初始阶段快速充填大部分型腔，然后在充填末端降速以利排气，最后再提速完成充填，从而优化流动前沿质量和内部结构。
保压阶段：尺寸控制的核心
保压压力：这是补偿体积收缩最直接、最有效的工艺手段。在注射阶段结束后，立即施加一个较高的压力，将额外的熔体强行压入型腔，以抵消因冷却而发生的体积减少。压力设定需极其精准：过低则补缩不足，零件密度低、收缩大；过高则会导致过保压，产生毛边、增加脱模阻力并引入过高内应力。
保压时间：其设定必须确保持续到浇口完全凝固封口为止。若保压时间过短，在浇口凝固前撤压，型腔内尚未凝固的熔体会在负压下倒流回流道，造成严重的收缩和下陷。而保压时间过长则对尺寸无益，只会延长生产周期，降低效率。
保压曲线（多段保压）：现代精密注塑机允许设置随时间或螺杆位置变化的多段保压曲线。通常采用一个较高的初始保压压力以快速、大量地补偿主体收缩，随后逐步降低压力，以在维持尺寸的同时，允许分子链应力松驰，减少内应力，从而在控制缩水与防止翘曲之间取得最佳平衡。
温度系统的精细管理
熔体温度：影响熔体的黏度和结晶动力学。较高的熔体温度会降低黏度，有利于充填和保压压力的传递，但会延长冷却时间，并可能促进结晶性材料的结晶度（从而可能增加收缩），或导致热敏性材料的热降解。
模具温度：这是对零件质量和收缩行为具有全局性影响的关键参数。较高的模具温度使熔体冷却缓慢，有利于分子链松弛、减少冻结取向和内应力，并能改善表面光泽度。对于结晶性材料，高模温无疑会促进结晶，可能增加总体收缩率，但往往能使收缩在整个零件内更均匀一致，反而有助于减少因 differential shrinkage 引起的翘曲变形。因此，模具温度的设定需要根据材料特性和质量目标进行综合权衡。
三、缩水引发的连锁反应与产品质量缺陷
失控的缩水不仅是尺寸偏差的根源，更是引发一系列严重产品质量缺陷的导火索。这些缺陷从可见的外观瑕疵到潜在的内在风险，构成了注塑成型质量管控的核心挑战。
3.1 尺寸精度失效：功能性与互换性的直接威胁
系统性尺寸超差：这是缩水最直接的表现。当实际收缩率超出设计预估值时，零件关键尺寸（如配合孔径、轴距、总长等）将系统性偏离公差范围。在精密装配领域，微米级的偏差就可能导致连接器插拔力异常、齿轮传动卡滞或密封件失效，最终引发整个组件功能性丧失。
批次不稳定性：由于原料批次、环境温度或设备状态波动引起的收缩率微小变化，会在批量生产中造成零件尺寸的离散性分布，严重破坏产品的互换性与生产一致性，大幅提高质量管控成本。
3.2 宏观形态变异：翘曲与变形的多重诱因
各向异性收缩导致的扭曲：在纤维增强材料中尤为显著。沿纤维取向方向的收缩率远小于垂直方向，这种本征的各向异性会在零件内部形成不均匀的内应力场，最终释放为扭曲、拱起或翘曲等复杂变形，使平面度、直线度等形位公差严重超差。
非均匀冷却引发的变形：当模具冷却系统设计不合理时，零件不同区域产生巨大的温度梯度。先冷却固化的表层会约束后冷却芯层的自由收缩，这种收缩时序差异在零件内部形成拉伸-压缩应力对，当应力超过材料屈服强度时，即表现为朝向高温区的整体弯曲变形。
3.3 表面质量劣化：外观与结构完整性的双重损害

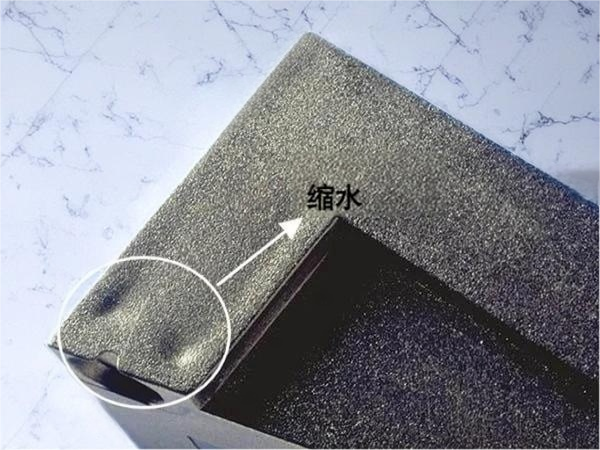

局部缩痕与凹陷：在筋位、凸台等厚壁与薄壁过渡区域，外表皮层首先固化形成刚性壳体，而内部熔体在继续冷却收缩时，因得不到足够补料而产生向内拉的应力，导致表面出现肉眼可见的凹陷。这不仅严重影响产品外观品质，更会在凹陷根部形成应力集中点，成为疲劳裂纹的起源。
真空泡与内部孔洞：在极致厚壁或保压不足的情况下，零件外部快速冷却形成密封外壳，内部熔体冷却收缩时形成负压区。当外部保压压力无法克服此负压时，熔体内部会析出挥发性气体或因负压直接撕裂形成微观真空孔洞。这些缺陷在破坏材料连续性的同时，显著降低零件的有效承载截面积，使其在冲击载荷下易发生脆性断裂。
3.4 内在性能衰减：长期可靠性的潜在隐患
高残余应力与环境应力开裂：由非均匀冷却和过度保压共同作用形成的高水平冻结应力，不仅会立即导致翘曲，更使材料处于亚稳定状态。当零件接触油脂、溶剂或处于特定温度环境中时，这些残余应力会成为环境应力开裂的催化剂，导致零件在远低于材料标称强度的工作应力下发生早期脆性断裂。
关键力学性能的全面衰退：
- 冲击韧性劣化：内部缩孔和真空泡等缺陷在受到冲击时会成为裂纹快速扩展的通道，急剧降低材料的冲击强度。
- 疲劳寿命骤减：由缩水不均形成的微观缺陷和表面缩痕，在循环载荷作用下会迅速发展为疲劳裂纹源，使零件的疲劳寿命呈数量级下降。
- 刚性与强度损失：疏松的内部结构降低了材料的整体密度，直接导致拉伸、弯曲等静态力学性能的全面下滑。
这些由缩水引发的缺陷往往相互关联、相互加剧，形成一个复杂的质量缺陷网络。因此，对缩水的控制绝不能仅停留在满足尺寸公差这一基本层面，而必须从产品全生命周期可靠性的高度，系统性地解决这一制造挑战。
四、全面系统的缩水控制与工程优化策略
应对注塑成型过程中的缩水问题，需要建立从产品设计、材料工程到生产工艺的全程化、系统化控制体系。这种预防性的工程思维将质量控制节点前置，从根本上提升制造的可靠性与效率。
4.1 前端设计控制：基于预测的预防性工程
数字化仿真驱动的设计验证
CAE模流分析技术：现代注塑工程已将数值模拟作为必要的开发环节。通过Moldflow、Moldex3D等专业软件，工程师能够在虚拟环境中完整再现充填、保压、冷却及翘曲变形等物理过程。这些仿真不仅能够准确预测不同区域的收缩分布情况，还能可视化显示熔接痕位置、气穴形成区域及冷却效率分布，为优化浇注系统、冷却管道布局提供科学依据。通过迭代仿真，可以在模具制造前确定最优的工艺参数窗口，有效避免因设计缺陷导致的后期修模损失。
面向制造的设计协同
DFM并行工程：通过跨部门协作，在产品概念阶段就导入制造可行性分析。重点解决壁厚均匀性、加强筋合理布局、脱模斜度优化等关键问题。例如，采用等壁厚设计原则，将局部厚壁区域通过掏空改造为均匀薄壁结构；对必要的加强筋、螺栓柱等结构特征，严格遵循主壁厚50%-60%的设计规范，并通过增加圆角过渡降低应力集中风险。这种设计理念从源头上消除了产生缩痕和变形的结构基础。
4.2 材料与模具系统的精准匹配
材料数据的工程化应用
基于实测的收缩数据库：建立涵盖不同材料牌号、颜色及生产批次的收缩特性数据库至关重要。除供应商提供的标称数据外，更需通过系统化的试模验证，获取在实际生产条件下的精确收缩曲线。这些数据不仅为模具型腔尺寸补偿提供依据，还能为相似结构的后续项目提供宝贵的设计参考。
模具技术的创新应用
智能温控技术：采用变模温控制系统（如蒸汽模温、感应加热等），在注射阶段提高模温以确保良好复制性和流动性能，在冷却阶段快速降温以缩短周期。这种动态温控策略在保证表面质量的同时，有效控制了结晶材料的收缩行为。
随形冷却技术：通过金属3D打印工艺制造与产品型面保持恒定距离的随形冷却水道，实现模具温度场的高度均匀分布。相比传统钻孔水道，这种技术可使冷却效率提升30%以上，显著降低因温度梯度引起的 differential shrinkage。
模内传感与智能监控：在模具型腔关键位置嵌入压力、温度传感器，实时采集熔体充填和冷却过程中的物理参数变化。这些数据为工艺优化提供直接依据，同时构成产品质量追溯的数字化基础。
4.3 工艺控制的精细化与自适应优化
基于科学方法的参数优化
实验设计(DOE)应用：采用田口方法、响应曲面法等统计工具，系统性地研究注射速度、保压压力曲线、模温等关键参数对收缩率和翘曲量的影响规律。通过建立参数与质量目标的数学模型，确定兼顾效率与质量的稳健工艺窗口，取代传统的试错式参数设置。
闭环控制与智能注塑
自适应工艺控制：现代注塑机配备的闭环控制系统能够根据熔体粘度、型腔压力等实时反馈，动态调整注射和保压参数。这种自适应能力可有效补偿原料批次差异、环境波动等干扰因素，确保生产过程的稳定性和产品一致性。
多段保压曲线优化：基于材料PVT特性，设计随时间或螺杆位置变化的多段保压策略。通常采用高-低-降的保压模式：初始高压快速补缩，中期适度压力维持尺寸，末期低压释放内应力。这种精细化的压力控制可在保证尺寸精度的同时，最小化零件内应力。
通过这种涵盖产品设计、模具工程和工艺控制的全方位系统策略，制造企业能够将缩水问题从事后补救转为事前预防，从被动应对转为主动控制，最终实现质量、效率和成本的最优平衡。
五、结论：从工艺挑战到核心竞争力的系统掌控
缩水，这一贯穿注塑成型发展历程的物理现象，已从最初令人困扰的技术难题，演变为衡量制造企业工程能力的关键指标。其内在的复杂性——源于材料科学、流体力学、热力学与机械工程的深度交织——要求我们必须超越经验性的个案解决，转而建立科学化、系统化的认知与管理体系。
5.1 系统性认知的构建
对缩水的有效控制，标志着注塑工程从“技艺”到“科学”的深刻转变。它不再是一个被动的“问题”，而是一个能够被精准预测、量化分析和主动管理的“核心工艺变量”。这一认知转变是实施所有有效控制策略的前提。从聚合物链的微观运动与相变机理，到模具型腔内的宏观流动与传热过程，再到生产现场的参数动态调控，构成了一个环环相扣的技术链条。任何一个环节的缺失或薄弱，都会导致最终控制效果的失效。
5.2 技术集成的价值体现
成功驾驭缩水，体现为一种深度的技术集成能力。它要求将：
基础理论（高分子物理、流变学）、
前沿工具（CAE仿真、3D打印、智能传感）、
工程方法（DFM、DOE、SPC）与
实践知识（材料特性、模具技术、工艺诀窍）
进行有机融合。这种融合使得制造商能够将缩水的控制，从依赖个别专家经验的“隐性知识”，转化为可复制、可优化、可传承的“显性工程体系”。
5.3 制造竞争力的核心支柱
在高端制造与全球化竞争的背景下，对缩水的精准掌控已直接转化为企业的核心市场竞争力。能够持续交付尺寸精密、性能可靠、外观卓越的注塑零件，意味着企业能够：
- 显著提升客户的装配效率与产品良率，
- 拓宽自身在医疗、汽车、电子等高附加值领域的市场准入，
- 通过减少修模、降低废品率和提升生产效率，实现显著的成本优势。
最终，对缩水问题的征服，是一场贯穿产品全生命周期的持续优化之旅。它需要设计、材料、模具、工艺与质量团队的协同作战，并依赖于从概念设计到批量生产的每一个决策都建立在深入的科学分析和丰富的工程实践之上。将这一“永恒的挑战”转化为“可控的优势”，正是现代精密注塑制造的终极追求与价值所在。
