Johnny Xiong
快速模具与产品开发专家
目录
注塑成型作为现代制造业中塑料制品大批量生产的核心技术，其工艺优化与质量控制水平直接决定了最终产品的市场竞争力。在众多注塑缺陷中，飞边问题因其高发性和复杂性备受关注。飞边缺陷不仅影响产品的外观质量，导致额外的修整工序和成本增加，更重要的是会损害产品的尺寸精度、装配性能乃至机械强度，对产品质量构成严重威胁。本文将基于注塑成型原理，系统解析飞边形成的物理机理与化学过程，深入探讨材料特性、模具设计、工艺参数及设备状态等多维影响因素之间的内在关联与耦合作用机制，并在此基础上提出一套涵盖设计预防、过程控制和持续改进的完整防治体系，为行业提供具有实践指导意义的技术解决方案。
一、飞边缺陷的成因机理深度解析
1.1 飞边的本质特征与形成条件

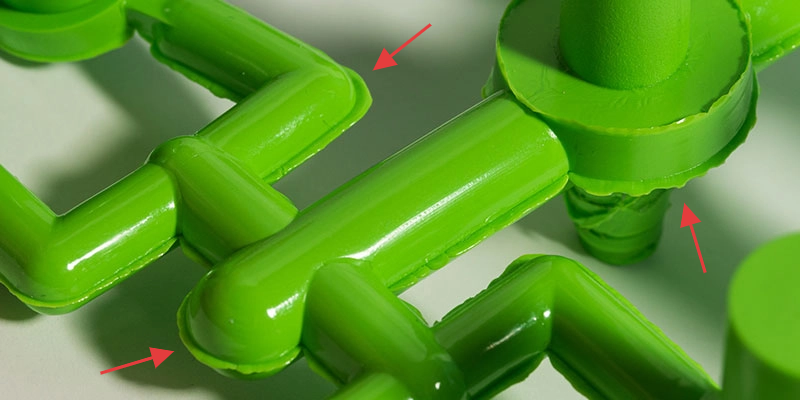

飞边，在工程实践中常被称为溢料或毛边，是指熔融塑料在高压注射过程中突破模具分型面、镶件配合间隙、顶针孔隙乃至排气槽等关键部位后，冷却固化形成的薄片状或丝状多余物。从物理本质上讲，飞边的形成必须同时满足两个基本条件：首先是存在可供熔体通过的物理间隙，这些间隙可能源于模具制造误差、热变形或机械磨损；其次是熔体必须具备足够的流动动力和填充能力，这取决于材料特性、工艺参数和设备状态。深入理解这一本质特征，是建立有效飞边防治体系的理论基础。
从流体力学角度分析，飞边的形成过程遵循纳维-斯托克斯方程的基本原理。当熔体在注射压力驱动下流经微观间隙时，其流动行为受到间隙尺寸、熔体粘度和压力梯度的共同影响。临界间隙尺寸与熔体粘度、注射压力之间存在复杂的非线性关系，这一关系的量化分析为飞边的预测和预防提供了科学依据。
1.2 模具系统的影响因素
模具作为注塑成型的核心载体，其结构完整性、尺寸稳定性和材料性能直接决定了飞边的产生概率和严重程度。具体影响因素包括但不限于以下几个方面：
分型面精度与配合质量
分型面的平面度误差、表面粗糙度控制不当或清洁度管理不足，都会形成尺寸不一的微观间隙网络。研究表明，当累计间隙超过特定材料在给定工艺条件下的侵入临界值（通常为0.02-0.08mm）时，飞边缺陷将不可避免地产生。特别是在大型复杂模具中，分型面的热变形和机械变形会随着生产周期的积累而加剧，这就需要建立严格的分型面维护和检测标准。
模具结构刚性设计
在周期性注射压力作用下，模具模板会发生弹性变形，这种变形在缺乏足够结构支撑的区域尤为明显。对于投影面积超过1000×1000mm的大型模具，如果支撑柱布置密度不足、分布不合理或模板厚度设计偏薄，将导致分型面出现μm级的张开量，为熔体渗漏创造通道。通过有限元分析可以预测，在100MPa注射压力下，普通钢制模板的变形量可达到0.05-0.15mm，这远远超过了熔体渗漏的临界间隙。
排气系统设计的平衡性
合理的排气槽深度需要根据材料流动特性和模具结构进行精确计算。通常，排气槽深度控制在0.02-0.04mm范围内，既能保证困集气体的有效排出，又可避免熔体的大量渗漏。然而，在实际工程应用中，排气槽的深度一致性、表面质量和布局合理性往往被忽视，这些细节问题都可能成为飞边产生的直接原因。
磨损与疲劳损伤机制
长期服役的模具会出现多种形式的失效：导柱导套的配合间隙因磨损而增大，镶件与模板的配合面因反复冲击而产生塑性变形，分型面边缘因应力集中出现压溃或微裂纹。这些微观损伤的累积效应会显著改变模具的原始配合状态，导致间隙尺寸超出设计允许范围。统计数据显示，模具在使用超过50万次后，分型面间隙平均增大约0.01-0.03mm。
1.3 工艺参数的耦合影响
注塑成型过程中的各工艺参数并非孤立作用，而是通过复杂的耦合关系共同影响飞边的形成。这种耦合效应使得飞边问题的分析和解决需要采用系统工程的思路。
注射压力与速度的协同控制
过高的注射压力确实可能直接撑开模具，但更常见的情况是注射压力与速度的配合不当导致的问题。当高速注射配合过高的保压压力时，会在模腔内产生瞬态压力峰值，这个峰值可能超过模具设计的承受极限。实验数据显示，注射速度每提高10%，模腔压力峰值可能增加15-25%，这显著提高了飞边产生的风险。
温度场的均匀性管理
模具温度分布不均会导致局部热膨胀差异，破坏分型面的紧密贴合状态。研究表明，当模具不同区域的温差超过15℃时，分型面的间隙变化量可达0.01-0.03mm。同时，熔体温度过高会显著降低材料粘度，提高其渗漏能力。例如，ABS熔体温度从220℃升高到250℃时，其表观粘度下降约35%，这大大增加了飞边产生的可能性。
保压曲线的精细化设定
保压阶段的参数设置对飞边形成具有重要影响。保压压力过高或保压时间过长，会使模腔在冷却收缩阶段仍维持较高的内压，这种持续的压力作用会迫使分型面保持微张开状态，为后期飞边的形成创造条件。最优的保压曲线应该能够补偿材料收缩，同时避免对模具分型面造成过大的持续压力。
1.4 材料特性的影响机制
不同聚合物材料具有独特的流变性能和热物理性质，这些特性直接影响材料在注射过程中的流动行为和渗漏倾向。
粘度特性的影响规律
低粘度材料如PA、PP等在相同工艺条件下具有更强的渗漏能力。熔体流动指数（MFI）每提高10g/10min，材料的临界渗漏间隙相应减小0.005-0.015mm。这要求对于不同粘度的材料，需要制定不同的模具间隙控制标准。
结晶行为的特殊影响
结晶性塑料如POM、PBT等在相变过程中伴随着明显的体积变化，这种变化会导致模腔内压力分布的重新调整，对工艺参数的波动更为敏感。在结晶过程中，材料收缩率的变化可达3-8%，这种不均匀收缩可能引起局部应力集中，进而影响分型面的贴合状态。
添加剂体系的复杂效应
润滑剂的加入会降低熔体粘度，提高流动性，但同时也增加了渗漏风险。而填充剂如玻璃纤维、矿物粉等虽然可能提高熔体粘度，但会加速模具磨损，间接影响飞边产生。研究表明，含有30%玻璃纤维的PP材料，其模具磨损速率是纯PP的2-3倍，这种磨损会逐渐增大模具配合间隙。
通过这种多角度、深层次的机理分析，我们可以建立起飞边缺陷的完整理论框架，为后续的防治措施制定提供坚实的科学基础。
二、飞边缺陷的系统化防治体系
2.1 模具设计与制造阶段的预防措施
在模具开发初期就必须建立全方位的飞边防治理念，从源头上控制飞边产生的可能性。具体措施包括：
分型面系统化设计
采用非平面分型面设计理念，包括阶梯分型面、曲面分型面和锥度分型面等复杂结构，通过增加熔体流动路径的复杂性来显著提升渗透阻力。在分型面关键区域设置液压预压紧装置，确保在注射压力达到峰值前就已形成有效的机械密封。分型面密封带的宽度需根据模具尺寸和注射压力精确计算，一般控制在10-15mm范围内，并采用特殊的表面处理工艺提高耐磨性。
结构刚性优化设计
运用有限元分析技术对模具进行全面的力学仿真，预测在极限注射压力下的变形情况。根据分析结果，在模板薄弱区域增设辅助支撑柱，优化支撑柱的布置密度和分布位置。模板材料的选择不仅要考虑强度和刚度指标，还需评估其疲劳性能和热稳定性。对于大型精密模具，推荐采用预拉紧框架结构，通过预应力补偿的方式来抵消注射压力引起的变形。
精密制造与装配体系
建立严格的加工精度标准：分型面平面度误差要求不超过0.015mm/m²，表面粗糙度控制在Ra0.4μm以内。镶件配合间隙需根据材料收缩率和热膨胀系数进行精确计算，一般将配合间隙控制在材料厚度的0.02%-0.05%范围内。在装配阶段，采用激光跟踪仪和三坐标测量机对关键配合尺寸进行全数检测，确保各部件之间的配合精度达到设计要求。
智能化监测系统集成
在模具关键位置嵌入微型压力传感器和温度传感器，构建分布式监测网络。通过实时采集注射过程中的压力分布和温度场数据，为工艺优化提供依据。同时，在分型面周边设置微距位移传感器，实时监测模具在注射过程中的动态变形情况，建立模具状态数字孪生模型。
2.2 成型工艺的精细化调控
注射工艺的智能化控制
采用多段注射压力控制策略，根据模腔填充状态动态调整注射压力。在填充初期采用中低速注射确保流前稳定，在填充中期适当提高速度保证效率，在填充末端逐步降低压力避免过度挤压模具。通过模腔压力监测系统实时反馈填充状态，实现注射参数的闭环控制。
锁模力精准调控系统
基于模腔投影面积和材料特性精确计算理论锁模力，并考虑流动不平衡系数、模具温度分布等因素设置合理的安全系数。开发自适应锁模力控制算法，根据实时监测的模具变形数据动态调整锁模力大小，在保证模具密封的前提下避免过度锁模造成的模具损伤。
温度场精确管理系统
采用多回路独立控温技术，对模具不同区域实施分区精确控制。开发基于热像仪的温度场监测系统，实时检测模具温度分布均匀性。建立模具热平衡模型，通过预测控制算法提前调节各回路温度，将模具温度波动控制在±1.5℃范围内。
工艺窗口稳健性优化
运用田口方法等实验设计技术，系统研究各工艺参数之间的交互作用。通过响应面分析确定关键工艺参数的最佳组合，建立具有较强鲁棒性的工艺窗口。采用机器学习算法对历史生产数据进行分析，持续优化工艺参数设置，确保在原材料批次波动和设备性能衰减情况下仍能保持稳定生产。
2.3 生产过程的监控与维护
全生命周期质量管控体系
建立完善的首件检验制度，制定包含36个检查项目的标准化检验流程。重点监控分型面周边区域、镶件配合部位和顶针孔位等关键区域，使用10倍放大镜和电子显微镜对潜在飞边进行早期识别。建立检验数据追溯系统，为每套模具建立独立的品质档案。
预防性维护保养系统
制定科学的模具维护周期：每生产2万模次进行小保养，5万模次进行中保养，20万模次进行大保养。保养内容涵盖分型面抛光处理、导柱导套润滑系统清洗、密封元件更换、配合间隙检测等全方位维护项目。建立模具维护数据库，记录每次维护的详细情况和效果评估。
智能化在线监测平台
利用工业物联网技术构建注塑生产大数据平台，实时采集设备运行参数、模具状态信息和产品质量数据。通过机器学习算法对采集数据进行分析，建立飞边缺陷的早期预警模型。当监测参数出现异常趋势时，系统自动发出预警并给出调整建议，实现预测性维护。
持续改进机制
建立飞边缺陷数据库，详细记录每次飞边异常的发生时间、位置特征、工艺条件和处理措施。运用质量工具对飞边产生规律进行统计分析，定期开展根本原因分析。成立跨部门的飞边防治专项小组，定期评审防治措施的有效性，不断完善控制标准和操作规程，形成持续改进的质量闭环。
这套系统化的飞边防治体系通过事前预防、事中控制和事后改进三个维度的有机结合，构建了全方位的飞边控制网络，为注塑生产的质量稳定性提供了有力保障。
三、先进控制技术在飞边防治中的创新应用
3.1 智能控制系统的深度集成与优化
现代注塑生产中的智能控制系统已经发展成为飞边防治的核心技术支撑，通过多层次、多维度的智能监控与调节，实现了飞边防治从被动处理到主动预防的根本转变。
自适应锁模力精准调控系统
新一代自适应锁模力控制系统采用多传感器融合技术，实时采集模具温度分布、熔体粘度变化、模板变形量等关键参数。系统内置的智能算法通过分析材料流变特性和模具热力学状态，动态计算最优锁模力曲线。在实际应用中，该系统能够根据注射阶段的不同需求自动调整锁模力：在注射充模阶段保持较高锁模力确保密封，在保压冷却阶段适度降低锁模力减少能耗。实践数据显示，这种自适应控制方式可使飞边发生率降低60%以上，同时延长模具使用寿命约30%。
精密注射控制系统
现代精密注射控制系统采用全闭环控制架构，配备高响应伺服阀和纳米级位移传感器，实现注射速度、压力的精确控制。系统通过建立注射过程数学模型，采用前馈-反馈复合控制策略，对注射各阶段的参数进行实时修正。特别值得一提的是，系统具备注射终点精确控制功能，通过模腔压力监测和螺杆位置的双重反馈，确保每次注射量的一致性误差控制在±0.3%以内。这种精密的控制能力从根本上消除了因注射量波动导致的飞边问题。
智能模具保护与状态监测
基于微距传感网络的模具保护系统在模具分型面、滑块配合面等关键位置布置了高精度位移传感器，实时监测模具闭合状态。系统采用机器学习算法，通过对历史数据的训练学习，能够识别出0.01mm级别的异常间隙变化。当监测到异常状态时，系统不仅会立即停机保护，还能通过故障树分析自动诊断问题根源，为维修人员提供精准的故障处理建议。此外，系统还具备模具健康状态评估功能，通过对长期监测数据的趋势分析，预测模具的维护周期和使用寿命。
3.2 预测性工程技术的创新应用
预测性工程技术的发展为飞边防治提供了全新的解决方案，通过在虚拟环境中模拟和优化整个注塑过程，实现了飞边问题的前置预防。
多物理场耦合的模流分析技术
现代模流分析技术已从单纯的流动模拟发展到多物理场耦合分析。通过结合计算流体力学、结构力学和热传导分析，CAE软件能够精确模拟熔体在模具中的充填过程，预测可能出现的飞边风险区域。最新的仿真技术还考虑了材料的热历史效应和模具的弹性变形，使得预测结果更加贴近实际生产。工程师可以利用这些分析结果，在模具制造前就对分型面设计、排气系统布置等进行优化，从源头上消除飞边隐患。实际应用表明，通过模流分析优化设计的模具，飞边问题的发生率可降低70%以上。
基于数字孪生的结构力学分析
借助数字孪生技术，工程师可以建立模具的高精度力学模型，模拟在不同注射压力下的变形情况。这种分析不仅考虑静态载荷，还能够模拟周期性注射压力导致的疲劳变形。通过应力云图和变形放大图，可以直观地发现模具结构的薄弱环节，从而有针对性地进行加强设计。特别对于大型复杂模具，这种分析可以准确预测分型面在注射压力下的张开量，为锁模力的设定提供科学依据。实践表明，经过数字孪生技术优化的模具，其使用寿命可提升40%，飞边发生率降低50%。
人工智能驱动的参数优化系统
基于深度学习算法的参数优化系统通过分析海量的生产数据，自动寻找最优的工艺参数组合。系统首先通过传感器网络采集生产过程中的多维度数据，包括设备参数、模具状态、材料特性等，然后利用神经网络建立工艺参数与产品质量的映射关系。在此基础上，采用遗传算法、粒子群算法等优化算法，在保证产品质量的前提下，寻找飞边风险最低的工艺窗口。这种智能优化系统不仅能够快速确定最佳工艺参数，还能根据环境变化和材料批次差异自动调整参数设置，确保生产过程的稳定性。实际应用数据显示，采用人工智能优化系统的生产线，飞边缺陷率可控制在0.1%以下。
四、系统化质量管理体系的构建与实施
4.1 全员参与的质量文化建设
建立全员参与的质量文化是飞边防治工作的基础保障，需要从制度建设、人才培养和激励机制三个维度系统推进。
标准化作业程序体系
构建覆盖全流程的标准化作业体系，制定包括《模具安装作业标准》、《工艺参数设定规范》、《生产过程监控指南》等在内的12个标准化文件。每个文件都明确规定了具体操作步骤、质量要求和检查标准，特别是对模具安装环节的平行度调整、锁模力设定等关键工序设置了双重确认机制。通过实施标准化作业，使每个环节都有章可循，有效减少了人为因素导致的飞边问题。
多层次技能培训体系
建立包含基础培训、专项提升和高级研修三个层次的培训体系。新员工必须完成40学时的基础培训，内容包括注塑原理、模具结构和质量缺陷识别等。针对飞边防治，每季度开展专项技术培训，由工艺工程师讲解最新的防治技术和案例。同时，定期选派技术骨干参加行业高级研修班，学习先进的质量管理方法。培训效果通过理论考试和实操评估双重验证，确保员工真正掌握所需技能。
全过程质量责任制
建立从操作工到管理层的全员质量责任制，明确各岗位在飞边防治中的具体职责。操作工负责首件检验和过程监控，工艺工程师负责参数优化和异常处理，质量工程师负责数据分析和改进推进。实施质量绩效考核，将飞边发生率、问题处理及时率等指标与个人绩效挂钩，设立月度质量标兵奖和季度零缺陷团队奖，形成正向激励氛围。
4.2 数据驱动的决策支持系统
过程能力评估体系
建立月度过程能力评估机制，采用CPK和PPK双重指标监控工艺稳定性。对注射压力、保压压力、模具温度等12个关键参数进行能力评估，当CPK值低于1.33时启动改进程序。通过过程能力矩阵分析，识别能力不足的工序，采取针对性的改进措施。同时，建立过程能力趋势图，动态跟踪改善效果，确保持续受控。
统计过程控制系统
在生产线部署智能SPC系统，对18个关键工艺参数进行实时监控。系统自动采集数据并生成控制图，当出现异常趋势时自动预警。设置三级预警机制：一级预警由操作工现场处理，二级预警由工艺工程师分析原因，三级预警启动质量改进小组进行专题研究。通过SPC系统，实现了对飞边问题的早期发现和预防，大幅提高了问题处理效率。
根本原因分析机制
建立标准化的根本原因分析流程，采用5Why分析法和鱼骨图相结合的方式，对每个飞边缺陷进行深入剖析。成立由质量、工艺、设备人员组成的联合分析小组，通过现场观察、数据分析和实验验证，找出问题的根本原因。对于重复发生的问题，启动专题改进项目，采用PDCA循环进行系统改进。所有分析结果和改进措施都录入知识库，为后续问题处理提供参考。
4.3 持续改进机制的完善
质量信息管理系统
开发专门的质量信息管理平台，整合来自设备、模具和检测设备的数据。系统自动生成质量日报、周报和月报，实时展示飞边发生率、分布特征和变化趋势。通过大数据分析，识别飞边问题的规律性特征，为预防性改进提供数据支持。同时，建立质量信息共享机制，确保相关部门能够及时获取所需质量信息。
跨部门改进团队
成立由质量、工艺、生产、设备等部门人员组成的跨部门改进团队，定期召开质量改进会议。团队采用8D方法系统推进改进项目，每个项目都明确目标、时间表和责任人。建立项目跟踪机制，每周汇报进展，确保改进措施有效落实。对于重大质量问题，启动快速响应机制，在24小时内制定临时措施，7天内完成根本原因分析。
供应商协同管理
将质量管理延伸至供应链，建立供应商质量协同改进机制。定期对模具供应商、原料供应商进行质量审核，共享飞边防治经验和技术要求。与供应商建立联合改进小组，共同解决材料特性、模具精度等方面的问题。通过供应商质量月报和季度评审，确保供应链各环节的质量一致性。
这套系统化的质量管理体系通过文化建设、数据驱动和持续改进三个层面的有机结合，构建了全方位的飞边防治网络，为实现零缺陷目标提供了制度保障。实践证明，实施该体系的企业，飞边缺陷率可降低85%以上，质量成本下降40%，客户满意度显著提升。
结论
飞边缺陷的防治是一个涉及多学科、多环节的复杂系统工程，需要从模具设计与制造、工艺参数优化、设备状态维护以及质量管理体系等多个维度进行系统性考量与协同治理。通过深入剖析飞边形成的物理本质与影响因素之间的内在联系，建立科学完善的预防预测与过程控制体系，制造企业不仅能够显著提升产品的外观质量与尺寸精度，更能有效降低因返工修整、废品产生带来的额外成本，从而在日益激烈的市场竞争中构筑起坚实的质量壁垒。
随着工业4-0时代的到来，飞边控制技术正朝着数字化、智能化、预测性的方向加速演进。基于大数据分析的工艺参数自主优化、依托数字孪生的模具状态实时监控、结合人工智能的缺陷预测预警等创新技术，将持续推动飞边防治能力向更高水平发展。这些技术进步不仅为解决传统飞边问题提供了全新路径，更为整个塑料制品行业实现精细化、高效化生产注入了强劲动力。
中山厚德快速模具有限公司基于在注塑成型领域深耕多年的技术积淀与项目实践，构建了一套从理论到实践、从预防到纠正的完整飞边防治技术体系与服务方案。我们不仅注重模具设计的前期仿真分析与结构优化，更关注生产过程中的参数精细化调控与全过程质量监控，确保为客户提供的每一个解决方案都具备技术先进性与生产可行性。通过持续的技术研发与经验总结，我们致力于帮助客户在提质、降本、增效的多重目标下实现突破，助力企业在可持续发展的道路上稳健前行，共同推动中国注塑行业向高质量制造迈进。
