案例学习

项目回顾

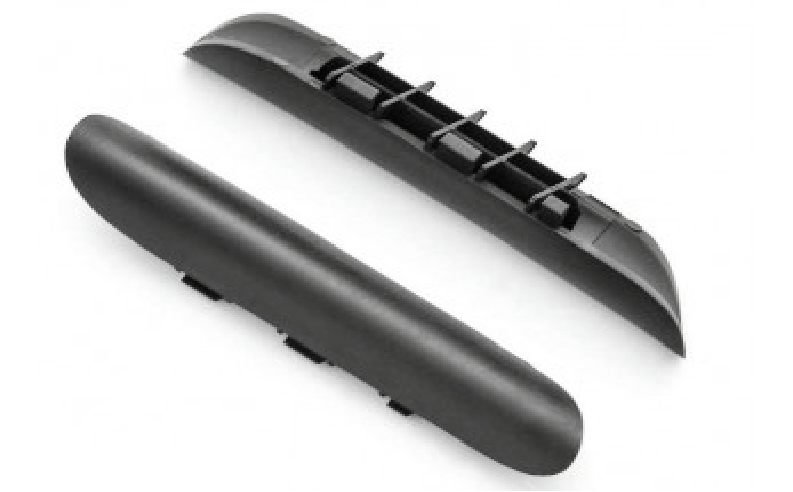

制造工艺:快速模具

材料:TPO

镶件材料: 高硬度铝材 QC-10

产品尺寸:95.9 x 42.6 x14.9 mm

模具尺寸: 350宽 x 400长 x 400 高 (mm)

模腔数: 1 (右)+1 左)

交期: 7天

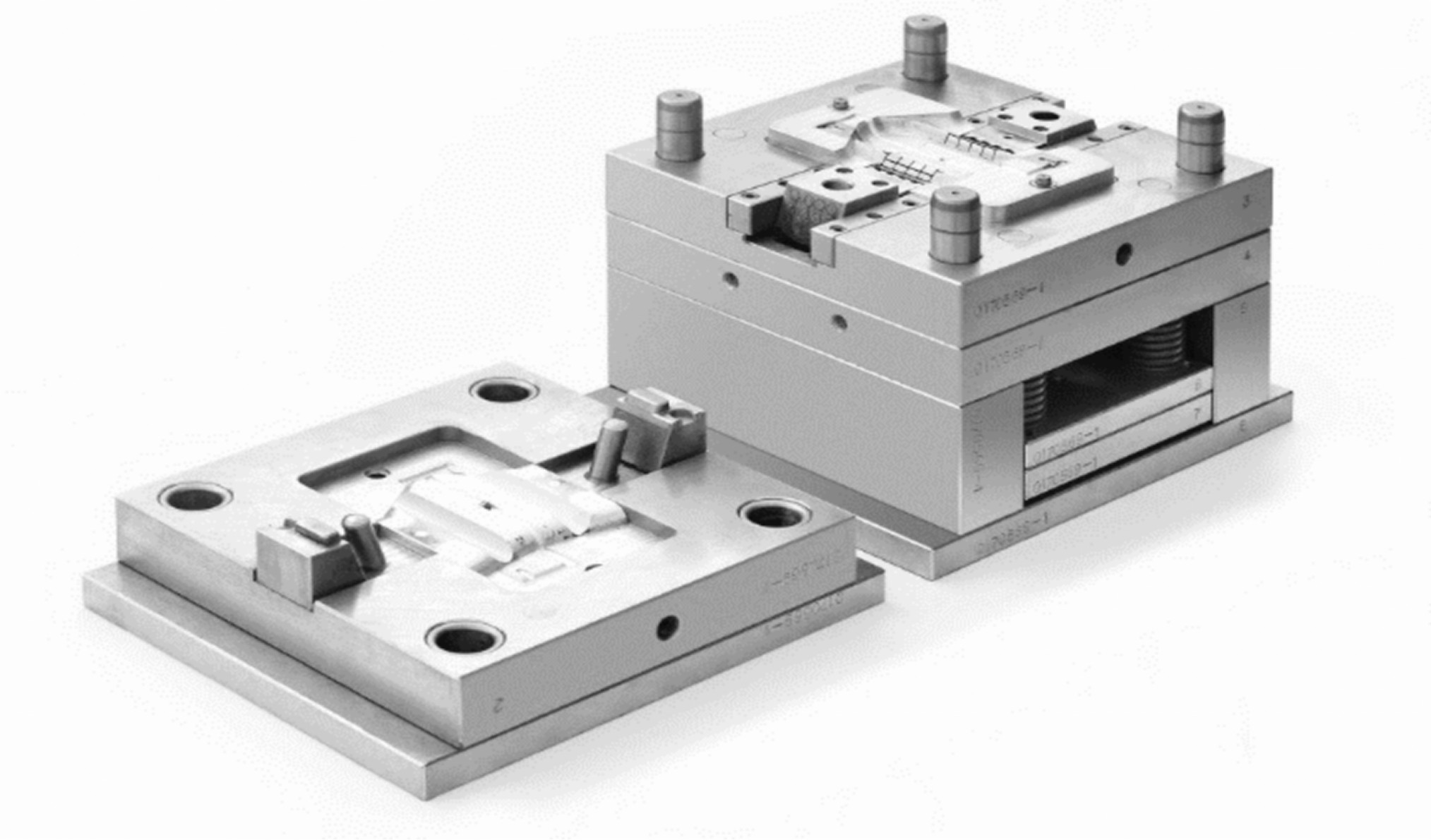

中山厚德快速模具共享模胚

快速原型模具是一种具备快速交付周期和经济成本优势的模具解决方案。它采用高速高精度的加工设备、简化而可靠的模具设计方案,以及高效的加工流程,在极短的时间内完成制造,并能够在精度和质量方面满足设计图纸的各项要求。

在过去十多年中,HordRT的技术团队始终专注于原型模具的研发、设计与生产,不断积累经验,总结出一套专属的原型模具生产标准体系,实现了质量、速度与成本的最佳平衡。这不仅为客户带来了最大化的效益,还有效降低了成本,实现了与客户的双赢合作。

本项目中,我们采用了厚德共享模胚,具有良好的互换性与可重复利用性,进一步缩短了模具交期并降低了成本。相比之下,传统模具所需的模架通常需从供应商处定制,交期为5至10天,成本较高。尤其近年来随着钢材价格持续上涨,模具整体价格已上升约30%。厚德快速模具共享模胚的使用,有效缓解了这一问题。

厚德快速模具的特点

  • 最大程度实现模具零部件标准化
    有模具制造经验的人都非常清楚,传统模具多为定制型,其型腔与型芯、斜顶、抽芯机构、顶出板等结构通常为非标设计,占据了模具总成本的大部分。为尽可能帮助客户节省成本,HordRT 近年来不断优化标准件体系,将斜顶、抽芯等部件纳入标准化范围,从而有效缩短模具交期并降低客户成本。

  • 快速响应,提供专业解决方案
    在充分了解产品设计需求及客户对模具寿命、样品交付周期等期望后,HordRT的技术团队将在24小时内为客户提供专业、经济的模具解决方案。

  • 支持产品工程变更,具备良好可修改性
    由于快速原型模具主要服务于产品研发阶段,样件试模后出现设计更改的情况较为常见。HordRT 所有原型模具均具备修改性,可根据需求进行结构调整。如更改为客户原因导致,需由客户承担相应修改费用。

  • 模具寿命灵活可选
    HordRT 的原型模具使用寿命一般为500至5,000模次。如选用 P20 或 NAK80 等优质模具钢材,模具寿命可达50,000模次。我们会在报价阶段与客户确认最合适的方案。

  • 交期快,周期短
    标准原型模具通常在1-2周内完成交付。对于结构复杂或尺寸较大的项目,交期略有延长,但不会超过4周。

  • 共享模架使用说明
    快速原型模具几乎全部采用共享模架设计。模架为 HordRT 所有,其费用不包含在模具报价中。而型芯、型腔、斜顶或抽芯等零件由客户订购,客户付清相关费用后即归客户所有。如客户要求将模具整体移交,HordRT 需收取独立模架及其他共享部件的额外费用。

  • 模具免费存储政策
    原型模具在 HordRT 的免费存储期限为两年。如两年内无生产订单,HordRT 将在与客户确认后安排模具报废;如客户要求继续保管,则需支付维护与存储费用。

  • 提供详细专业的 DFM 报告
    在模具制作前,HordRT 将为客户提供专业详尽的 DFM(可制造性分析)报告,内容包括分型线、浇口位置与尺寸、顶针位置、拔模角度、壁厚、关键尺寸公差等,帮助客户确认结构合理性,最大限度降低设计风险和生产缺陷。
