磨削是一种关键的制造工艺，广泛应用于金属加工领域，主要用于对材料进行精密整形和精加工。通过高转速的磨削工具（如砂轮）对工件表面进行切削，从而获得光滑的表面质量和精准的尺寸控制。随着现代工业对产品精度和表面质量要求的不断提高，磨削工艺在汽车、航空航天、模具制造、精密工具等领域的重要性日益凸显。
本文将全面解析磨削的定义、常见类型、关键工艺参数及其在各行业的应用，帮助读者深入理解这一高精度加工工艺。
一、什么是磨削？
磨削是一种使用磨料工具进行材料去除的精密加工工艺。最常见的磨削工具是砂轮，其本质上是由大量微小且坚硬的磨粒组成的高速旋转切削工具。这些磨粒在切削过程中不断破碎并自锐，从而实现对工件的微量切削。
与车削、铣削等粗加工方式相比，磨削的材料去除率较低，因此更适用于精加工阶段，能够实现微米级的尺寸精度和高质量的表面光洁度。磨削不仅可以加工金属材料，还适用于陶瓷、复合材料等难加工材料，尤其适合对高硬度材料进行加工。
二、常见的磨削类型
不同的加工需求对应不同类型的磨削方式，以下是几种常见的磨削工艺：
1. 平面磨削（Surface Grinding）
平面磨削是最常见的磨削方式，主要用于将工件表面加工成平整光滑的形状。该工艺广泛应用于机械制造业，以确保零件具有良好的平面度和平整度。
磨床通常配备高速旋转的砂轮主轴和往复式或旋转式的工作台，工件在工作台上移动，从而被砂轮逐步磨削至所需形状。

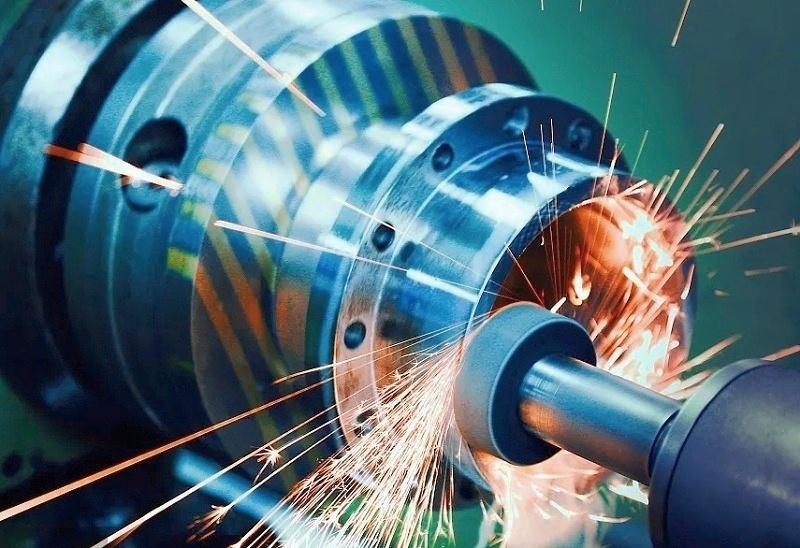

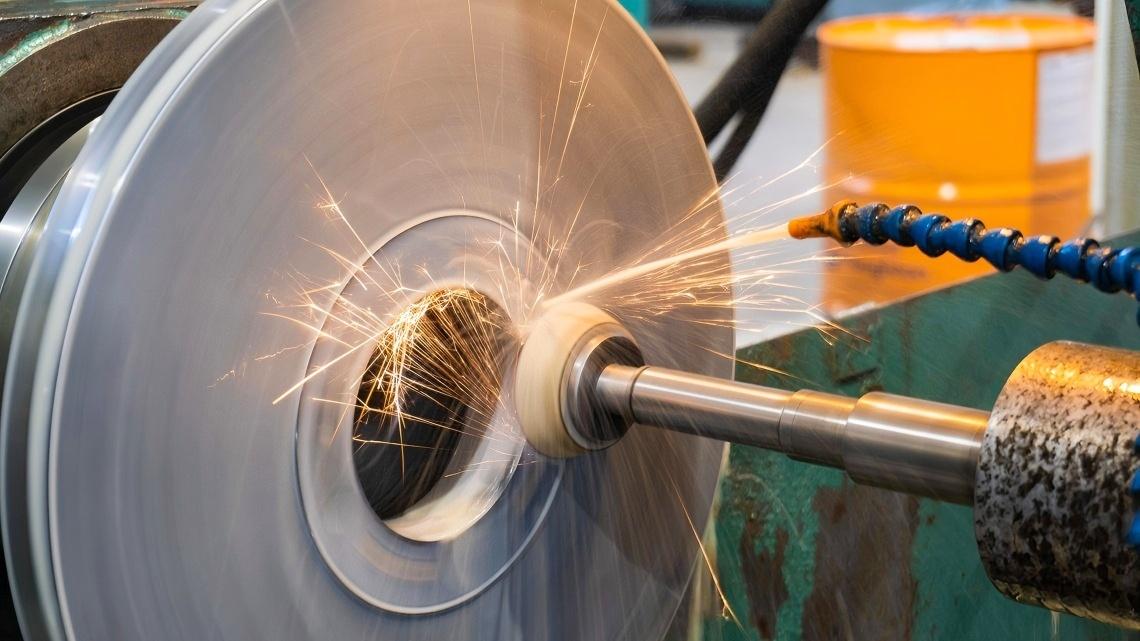

2. 外圆与内圆磨削（Cylindrical Grinding）
用于加工工件外表面或内孔的圆柱形轮廓，常见于轴类零件、轴承配合面等的精加工。
外圆磨削：砂轮与工件外表面接触，适用于外圆柱类零件。
内圆磨削：用于加工工件的内孔，如轴套、齿轮内孔等。
该工艺广泛用于汽车工业中的齿轮轴、曲轴、衬套等精密部件的生产。
3. 无心磨削（Centerless Grinding）
无心磨削不需要将工件固定在卡盘或夹具中，而是通过一根支承导轨和调速轮配合，使工件在砂轮与调速轮之间自由转动并进行加工。该工艺适合大批量、高效率加工如螺栓、圆柱销、针轴等零件。
无心磨削可实现高尺寸一致性与较高表面质量，适用于直径较小、长度较长的工件。
4. 深切磨削（Creep-Feed Grinding）
该工艺特点是进给速度慢、切削深度大，可在一次走刀中去除大量材料。尽管效率不如普通粗加工工艺，但其精度极高，特别适用于加工高强度合金材料，如航空发动机叶片、高硬度工具钢、陶瓷等。
5. 成形磨削（Form Grinding）
成形磨削通过将砂轮修整成特定的轮廓，再将该轮廓复制到工件上。该工艺可加工复杂形状，如齿轮轮廓、凸轮轴、成形刀具等，广泛应用于模具制造、精密工具和航空航天工业。
三、砂轮的种类与材料选择
砂轮是磨削工艺的核心工具，由磨料颗粒与结合剂构成。其性能取决于磨料种类、结合剂类型、粒度、硬度等参数。
常见磨料类型：
氧化铝（Al₂O₃）：常用于加工钢材及各种黑色金属，通用性强。
碳化硅（SiC）：适用于铝、铜、钛等有色金属及陶瓷材料。
金刚石：硬度极高，用于加工陶瓷、硬质合金、玻璃等高硬材料。
立方氮化硼（CBN）：主要用于高硬度钢及合金的精密磨削，尤其适合高温、高速加工场景。
常见结合剂类型：
陶瓷结合剂（Vitrified Bonds）：硬度高，形状保持性好，适用于高精度磨削。
树脂结合剂（Resinoid Bonds）：切削力强、弹性好，适用于高速磨削与成形加工。
金属结合剂（Metal Bonds）：常用于金刚石与CBN砂轮，适合硬脆材料的超精密磨削。
四、磨床的主要组成部分
磨床种类繁多，如平面磨床、外圆磨床、无心磨床等，但它们通常具有以下几个核心部件：
砂轮：作为切削工具，通过磨削去除工件表面的材料。
工作台：用于支撑工件，并在加工过程中进行移动，以配合砂轮的磨削。
主轴：驱动砂轮高速旋转，实现高效切削。
冷却系统：用于降低加工过程中产生的高温，并清除金属碎屑，防止工件热变形或烧伤。
进给机构：控制工件与砂轮之间的相对位置和进给速度，以确保加工精度。
磨床可分为手动操作和数控（CNC）控制两种类型。相较于传统手动磨床，CNC磨床具有更高的自动化程度，能够执行复杂的磨削任务，同时实现更高的精度和重复性，广泛应用于高要求的工业生产中。
五、磨削工艺中的关键参数
1. 表面粗糙度与尺寸公差
磨削广泛用于制造中最后一道精加工工序，能实现极高的尺寸精度（一般可达±0.002mm）和表面粗糙度（Ra 0.1μm以下）。影响因素包括砂轮粒度、进给量、砂轮速度、磨削方式等。
2. 材料硬度与选型
不同硬度的材料需要选用不同类型的砂轮。例如，加工硬质合金、淬火钢时需使用金刚石或CBN砂轮，而铝、铜等软材料则适用普通氧化铝或碳化硅砂轮。
3. 磨削速度
砂轮的线速度（单位为SFPM或米/秒）影响切削效率和表面质量。高速度虽可提升效率，但也会增加热量生成，可能导致工件热变形、烧伤或微裂纹。
4. 冷却液的使用
磨削过程中产生大量热量，因此必须使用冷却液（如水溶性冷却液或磨削油）进行冷却和润滑。良好的冷却能延长砂轮寿命，防止工件烧伤，提高表面质量。
六、磨削的典型应用领域
磨削技术已成为多个精密制造行业不可或缺的一部分，典型应用包括：
汽车行业：曲轴、凸轮轴、轴承等高精密部件的终加工；
航空航天：高温合金材料的叶片、齿轮等复杂结构件磨削；
模具制造：用于模具型腔、模架、镶件等高精度表面的精加工；
工具制造：各种刀具（如铣刀、钻头、拉刀等）的成形与刃磨；
医疗行业：外科器械、植入物等对形位精度要求极高的产品。
七、磨削的挑战与对策
高精度：能够达到微米级甚至更高的尺寸和形位精度。
适用性广：可用于几乎所有材料，尤其是高硬度材料。
多样性强：可实现多种形状加工，包括平面、曲面、内外圆、成形等。
批量效率高：如无心磨适用于大批量生产，效率高、成本低。
八、磨削面临的挑战
热量控制：加工过程中产生大量热，若冷却不当会导致工件变形、硬化层脱落或烧伤。
砂轮磨损：砂轮需定期修整和更换，以确保加工质量稳定。
技术要求高：尤其是精密磨削，对操作者或数控编程人员的技能要求较高。
九、结语
磨削是一项在现代制造业中不可替代的精密加工技术。它不仅能实现高精度和高质量的表面处理，还具备广泛的适应性与经济性。随着智能制造、自动化加工的发展，磨削技术也在不断进步，未来将在航空航天、汽车、医疗和模具等高端制造领域发挥更加重要的作用。
