四、孔与螺纹的合理设计

通过合理设计孔和螺纹，可以有效降低加工难度、减少刀具损耗，并提高零件的合格率。

使用标准孔尺寸：孔加工通常使用钻头、铰刀等标准刀具，这些刀具具有固定的公制或英制尺寸系列。如果设计图纸上标注非标直径（如Ø5.3mm、Ø7.8mm），加工供应商可能面临两种情况：一是需要定制非标钻头（增加成本和交货周期），二是采用多步扩孔（先用小钻头钻孔，再换大钻头或铰刀逐步扩大至目标尺寸），这都会显著增加加工时间和成本。因此，建议按照公制或英制标准钻头尺寸设计孔径，如公制Ø2mm、Ø3mm、Ø4mm、Ø5mm、Ø6mm、Ø8mm、Ø10mm，或英制Ø1/8″、Ø3/16″、Ø1/4″、Ø5/16″、Ø3/8″等。对于有高精度配合要求的孔（如轴承安装孔、定位销孔），可设计为先钻底孔再铰孔的工艺方案，公差可稳定控制在H7级（如Ø6H7，公差范围+0.012/0mm）以内，既能保证精度，又不需要昂贵的定制刀具。

螺纹设计注意事项：螺纹加工需要使用丝锥（内螺纹）或板牙（外螺纹），不同规格的螺纹对应不同的丝锥。对于螺纹孔，应优先选用常见规格的螺纹，如公制M3、M4、M5、M6、M8、M10，或英制UNC/UNF标准螺纹（如#4-40、#6-32、#8-32、1/4-20等）。这些常见螺纹的标准丝锥容易获得、价格低廉、加工效率高，且攻丝时断丝锥的风险较低。设计师应尽量避免以下两种螺纹设计：

直径过小的螺纹（如M1.5、M1.6及以下）：小直径丝锥强度极低，攻丝时极易断裂，一旦断在孔内几乎无法取出，导致整个工件报废。如果必须使用小螺纹，可考虑采用螺纹嵌件（如Heli-Coil螺纹护套）或改为自攻螺钉配合预钻孔的方式。

深度过大的盲孔螺纹：通常建议有效螺纹深度不宜超过孔径的2–2.5倍（例如M5螺纹，最大深度约10–12.5mm）。深盲孔螺纹攻丝时排屑困难，切屑堆积在孔底会导致丝锥卡死或断裂，且难以检查螺纹质量。若必须使用深螺纹，可考虑以下替代方案：将盲孔改为通孔螺纹（排屑顺畅，可一次攻穿），或采用螺纹嵌件（先加工光孔，再安装标准螺纹嵌件），或分步攻丝（多次进退刀排屑，但效率较低）。

五、合理添加圆角与半径

内角圆角：在零件的内角处，如果设计为尖锐的直角（内角半径为0），会带来两个严重问题。首先，从加工角度看，尖锐内角无法直接用标准立铣刀加工出来，因为铣刀是圆形的，加工后自然会在内角处留下一个与刀具半径相等的圆弧。若要实现理论上的尖角，必须使用直径极小的刀具进行多次清角加工，或采用电火花加工（EDM），这会大幅延长加工时间并增加刀具成本。其次，从力学角度看，尖锐内角会形成应力集中，在零件受力时极易从内角处萌生裂纹并扩展，导致零件早期失效。因此，应尽可能在内角处添加圆角（Fillet）。设计建议：圆角半径至少为腔体深度的1/3，或大于等于1.0mm，两者中取较大值。较大的圆角半径允许使用更大直径的刀具进行加工，切削效率更高、刀具寿命更长。例如，一个10mm深的腔体，圆角半径至少取3.3mm，即可使用Ø6mm或Ø8mm的铣刀一次成型，无需换刀清角。

外角圆角：在外边缘添加外圆角（Radius） 同样具有多重好处。首先，它消除了锋利的尖角，显著降低零件在搬运、装配、包装或使用过程中因磕碰而损坏的风险，同时也能保护操作人员免受划伤。其次，外圆角能改善零件外观，使其更加圆润、专业、美观，这对于面向消费者的产品尤为重要。此外，外圆角在一定程度上也能减少应力集中，提高零件的抗冲击性能。对于外观件和人机交互界面（如手持设备外壳、工具手柄、盖板等），外圆角几乎是必备的设计元素。设计建议：外圆角半径通常取0.5–2.0mm，根据零件大小和功能需求确定。较小的零件或精细特征取较小值，较大的零件或需要更柔和手感的部位取较大值。与外圆角类似的，对垂直边缘进行倒角（Chamfer） 处理也是常见做法，倒角在去毛刺和引导装配方面具有优势，设计师可根据实际情况选择。

六、确保刀具可达并优化装夹方案

确保刀具可达性：设计时需反复确认零件的每一个加工特征（孔、槽、台阶、曲面等）是否都能被切削刀具有效触及。一个常见的问题是：设计师在CAD软件中看起来完美的模型，实际加工时却发现某些特征被其他结构遮挡，刀具无法进入。过于狭窄的通道、深腔底部的侧向孔、被高壁遮挡的内凹特征等，往往需要特殊刀具（如加长刀、角铣头、L型刀具）或额外的装夹方向（将零件翻面或旋转角度）才能加工，这会显著增加刀具成本、编程复杂度和生产周期。在极端情况下，某些特征可能完全无法加工，导致设计返工。为规避这些问题，设计阶段可使用CAD软件的“刀具可达性分析” 功能进行预判，或咨询加工供应商的意见。一个实用的原则是：尽量让所有加工特征朝向尽可能少的加工方向（理想情况下不超过两个对立方向），并确保刀具的进入路径上没有障碍物。对于深腔内部的底面和侧壁，应保证腔体的开口尺寸足够大，以便刀具能够进入并自由移动。

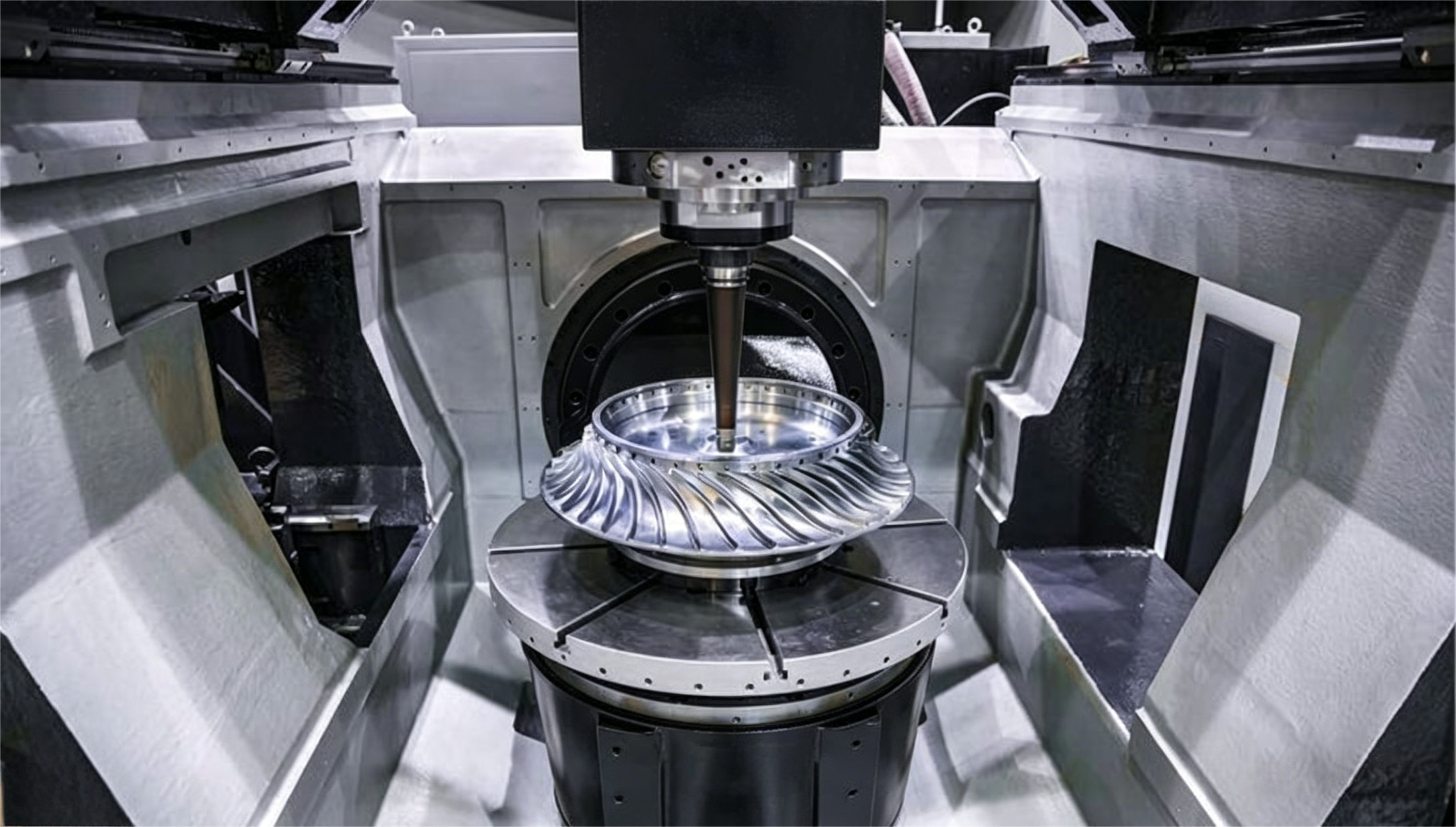

尽量减少装夹次数：每一次重新装夹都会引入定位误差（导致各面之间的相对位置精度下降），并耗费额外的工时用于拆装工件、找正坐标系和调整刀具。理想的设计应当允许零件在一次装夹中完成大部分甚至全部加工，例如将需要加工的特征集中在少数几个方向上，避免“四面八方都需要加工”的尴尬局面。如果零件结构决定无法避免多面加工（如需要加工顶面、底面和多个侧面），应设计统一的基准面和可重复定位的特征（如基准孔、基准边、工艺凸台），以便于在不同装夹之间快速、准确地换面定位，最大程度减少累积误差。需要注意的是，五轴CNC加工可以大幅减少甚至消除多次装夹的需求——通过旋转工作台或主轴，一次装夹即可完成多个面的加工。然而，五轴加工的设备成本和编程难度显著高于传统三轴加工，小时费率通常是三轴机床的2–3倍。因此，设计师需根据零件的复杂程度和精度要求，在“简化设计以减少装夹”与“采用更高端的加工设备”之间做出合理的成本权衡。对于大多数常规零件，通过优化设计将装夹次数控制在2–3次以内，是较为经济可行的方案。

七、考虑后加工工序的影响

热处理变形预留：某些材料（特别是钢材如45号钢、SKD11，以及部分高强度铝合金如7075）在CNC粗加工后需要进行热处理（如淬火、回火、时效处理、退火等），以达到目标硬度、强度或消除内应力。然而，热处理过程往往伴随着热应力和组织相变，这可能导致零件发生一定程度的变形——常见的表现包括翘曲、弯曲、局部膨胀或收缩，尺寸变化量通常在0.05–0.5mm之间，具体取决于材料类型、零件几何形状及热处理工艺。如果零件在热处理后需要保持较高的尺寸精度，设计阶段应提前预留热处理余量（通常为0.2–0.5mm，视材料和要求而定），即在粗加工时保留一定的额外材料，待热处理完成后再进行精加工以达到最终尺寸。此外，应避免设计极易变形的不对称结构（如单侧厚壁、细长悬臂等），或在热处理时使用专用工装夹具来约束变形。对于尺寸精度要求极高的零件，可考虑采用“粗加工→热处理→半精加工→时效处理→精加工”的多步工艺路线。

表面涂层厚度补偿：如果零件需要表面处理，如阳极氧化、喷漆、电镀、粉末涂层、化学镀镍等，这些工艺会在零件表面增加一层额外的厚度。阳极氧化会改变表面层厚度（硫酸阳极氧化约增加0.005–0.015mm，硬质阳极氧化可达0.025–0.05mm）；喷漆涂层根据层数和类型，厚度可达0.05–0.2mm甚至更厚；电镀层（如镀铬、镀锌、镀镍）厚度通常在0.005–0.03mm之间，取决于电镀时间和工艺要求。对于有精密配合要求的部位（如轴与孔的间隙配合、螺纹啮合、滑动导轨面），必须在设计公差中扣除涂层厚度，否则装配时可能出现干涉或无法装入。例如，一个需要阳极氧化的轴，其外径应比最终要求尺寸小约2倍的单边氧化增厚量（因为氧化层会在所有暴露表面同时生长）。对于螺纹孔，涂层会改变螺纹中径，必要时应在涂覆后进行二次攻丝或使用螺纹护套。建议在设计阶段与表面处理供应商确认具体的增厚数值和工艺能力，并在图纸上明确标注“尺寸为涂层前”或“尺寸为涂层后”的要求，避免沟通不清导致的质量问题。
