在当今全球制造业向高端化、智能化转型升级的关键节点，精密制造能力已成为衡量国家工业核心竞争力的关键指标。作为精密制造领域的核心技术，五轴数控加工正以革命性力量重塑现代制造生态。据统计，航空航天、高端医疗器械、精密光学仪器等领域对复杂曲面零件的需求年增长率超过15%，传统三轴加工技术已难以满足其对微米级精度、高效生产与柔性制造的综合要求。
五轴数控加工通过增加A、C两个旋转轴，将加工自由度从三维提升至五维，实现了技术范式的根本突破。这一跨越使复杂零件的一次装夹完整加工成为可能，将定位误差降低70%以上，同时将表面加工质量提升至Ra 0.4μm以内。更值得关注的是，该技术使加工效率平均提升40%，为制造业带来了质量与效能的双重飞跃。
从技术演进维度看，五轴加工经历了从机械分度到数字智能的跨越式发展。早期设备依赖机械分度装置，定位精度仅能达到±0.05°；而现代五轴加工中心集成高精度直驱电机（定位精度达±2角秒）与智能补偿系统，实现了连续轨迹的精密曲面加工。这一进化不仅体现在硬件升级——如将动态响应速度提升50%，更体现在加工理念的革新：从离散工序向复合工艺集成转型，从单一加工向整体成型演进。
深度理解五轴加工技术的发展脉络与技术本质，对企业把握智能制造趋势、规划技术升级路径具有战略意义。数据显示，提前布局五轴技术企业的产品迭代速度比传统企业快30%，在高端市场获得溢价能力超过25%。这不仅是技术选择，更是面向未来的战略投资。
第一章：五轴数控加工技术的核心优势分析
1.1 几何复杂性的突破性处理能力

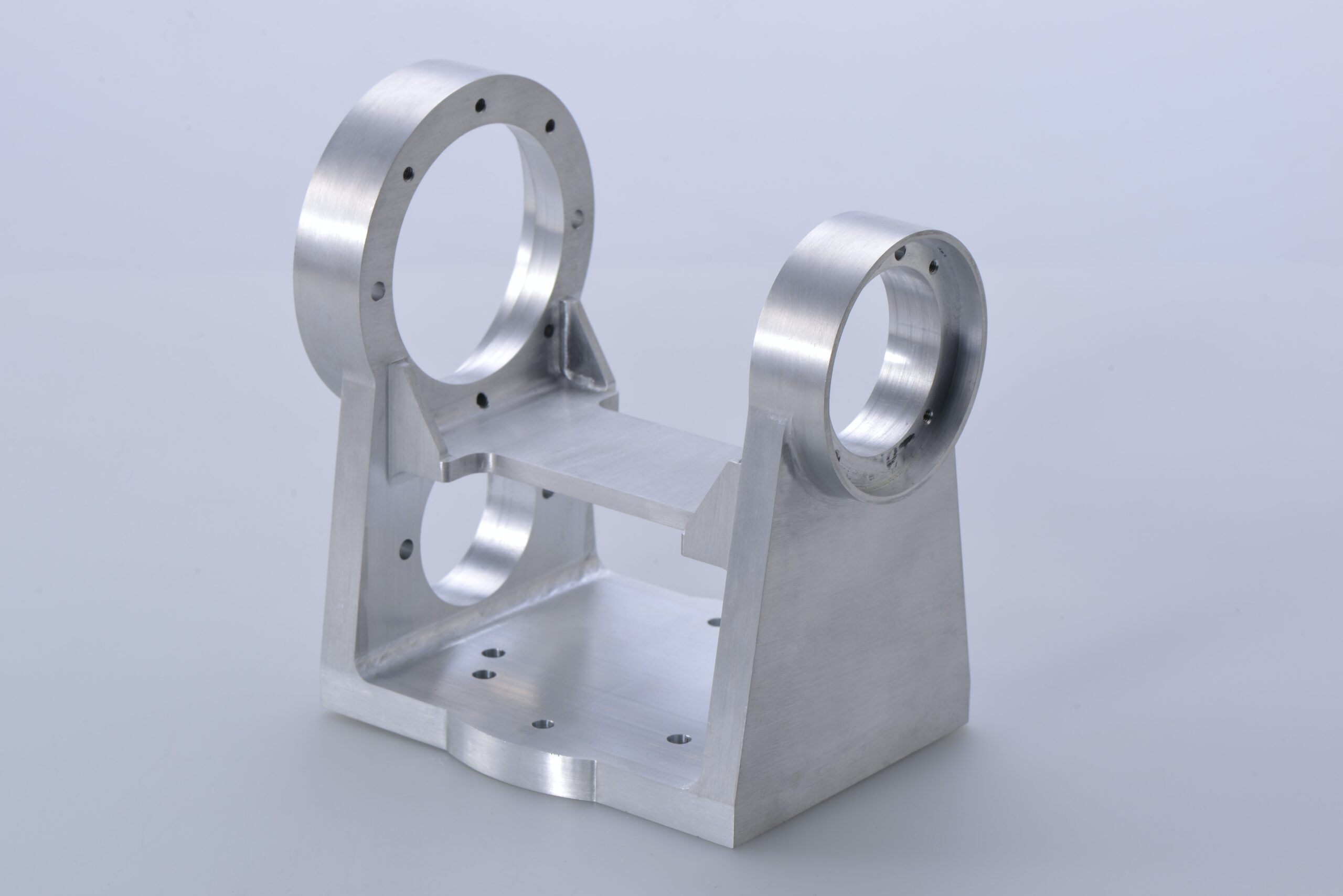

五轴数控加工最显著的技术优势在于其对复杂几何形状的处理能力。与传统三轴加工相比，五轴设备通过两个旋转轴的协同运动，使刀具能够始终保持最佳的加工角度。这一特性在加工深腔结构、倾斜孔系、空间曲面等复杂特征时表现出明显优势。例如在叶轮、叶片等具有复杂曲面的零件加工中，五轴加工可以实现刀具轴线与曲面法线始终保持一致，避免刀具干涉的同时获得更好的表面质量。在实际应用中，这种能力使得许多原本需要多工序、多装夹的复杂零件能够通过一次装夹完成全部加工，显著提高了加工精度的一致性。
在航空发动机叶片的加工中，五轴技术的优势表现得尤为突出。叶片通常具有复杂的空气动力学曲面，且材料多为高温合金等难加工材料。采用五轴加工技术，不仅可以保证叶片型面的精度要求，还能通过优化刀具路径减少空行程，提高材料去除效率。据统计，在同等精度要求下，五轴加工叶片的效率比传统方法提高40%以上，且表面质量提升一个等级以上。这种效率和质量的双重提升，使得五轴技术成为高端制造领域的必备工艺。
1.2 加工精度与表面质量的全面提升
精度是精密制造的永恒主题，五轴加工技术在精度提升方面具有多重优势。首先，通过减少装夹次数，有效避免了因多次装夹产生的累积误差。在传统加工中，零件需要在不同工序间多次装夹定位，每次装夹都会引入新的定位误差。而五轴加工通常只需要一次装夹即可完成多个面的加工，从根本上消除了装夹误差的累积效应。其次，五轴加工能够优化刀具的受力状态，通过调整刀具姿态使切削力分布更加合理，减少刀具变形对加工精度的影响。
在表面质量控制方面，五轴加工展现出了独特的技术优势。通过精确控制刀具与工件的相对姿态，可以实现恒定的切削条件和优化的切屑控制。特别是在加工高反射率材料如铝合金时，五轴加工可以通过调整刀具角度避免颤振现象，获得更加光洁的加工表面。医疗植入物制造领域的数据显示，采用五轴加工技术制造的钛合金植入物表面粗糙度可达到Ra 0.2μm以下，完全满足生物相容性对表面质量的要求。这种表面质量的提升不仅改善了产品的外观和使用性能，还为后续的表面处理工艺创造了更好的基础条件。
1.3 加工效率的颠覆性提升
效率提升是制造企业永恒的追求，五轴加工技术在这一领域带来的变革是颠覆性的。通过智能化的刀具路径规划和加工策略优化，五轴设备能够显著缩短加工时间。例如在模具加工中，传统方法需要多个工序分别加工不同的型面，而五轴加工可以通过连续轨迹加工一次性完成复杂型腔的加工，加工时间可缩短30%-50%。这种效率提升不仅体现在单件加工时间的缩短，更体现在整体生产流程的优化——减少工序间的等待时间、降低在制品库存、简化生产调度管理。
在航空航天结构件的加工中，效率提升的经济效益更加显著。大型航空结构件通常采用整体加工技术，即从整块毛坯材料上通过去除多余材料的方式加工出最终零件。这种加工方式虽然能够获得最佳的结构完整性和可靠性，但材料去除量往往达到90%以上。五轴加工技术通过优化刀具路径和加工策略，能够在保证加工质量的前提下将加工效率提升60%以上。以飞机机翼梁的加工为例，采用五轴加工技术后，单件加工时间从原来的120小时缩短至45小时，在保证疲劳寿命等关键性能指标的同时，大幅降低了制造成本。
第二章：五轴数控加工系统的技术架构解析
2.1 机床结构类型的分类与比较

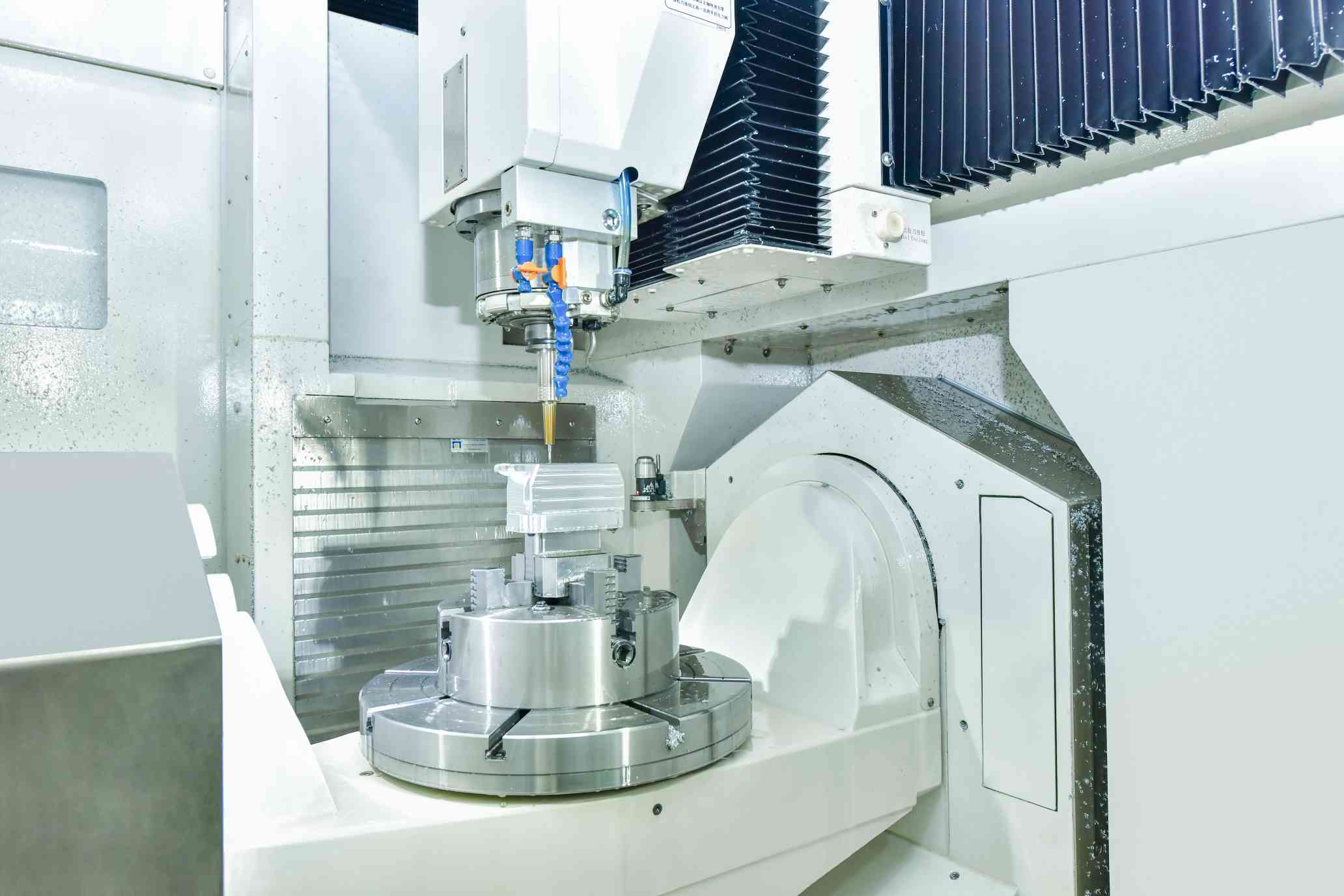

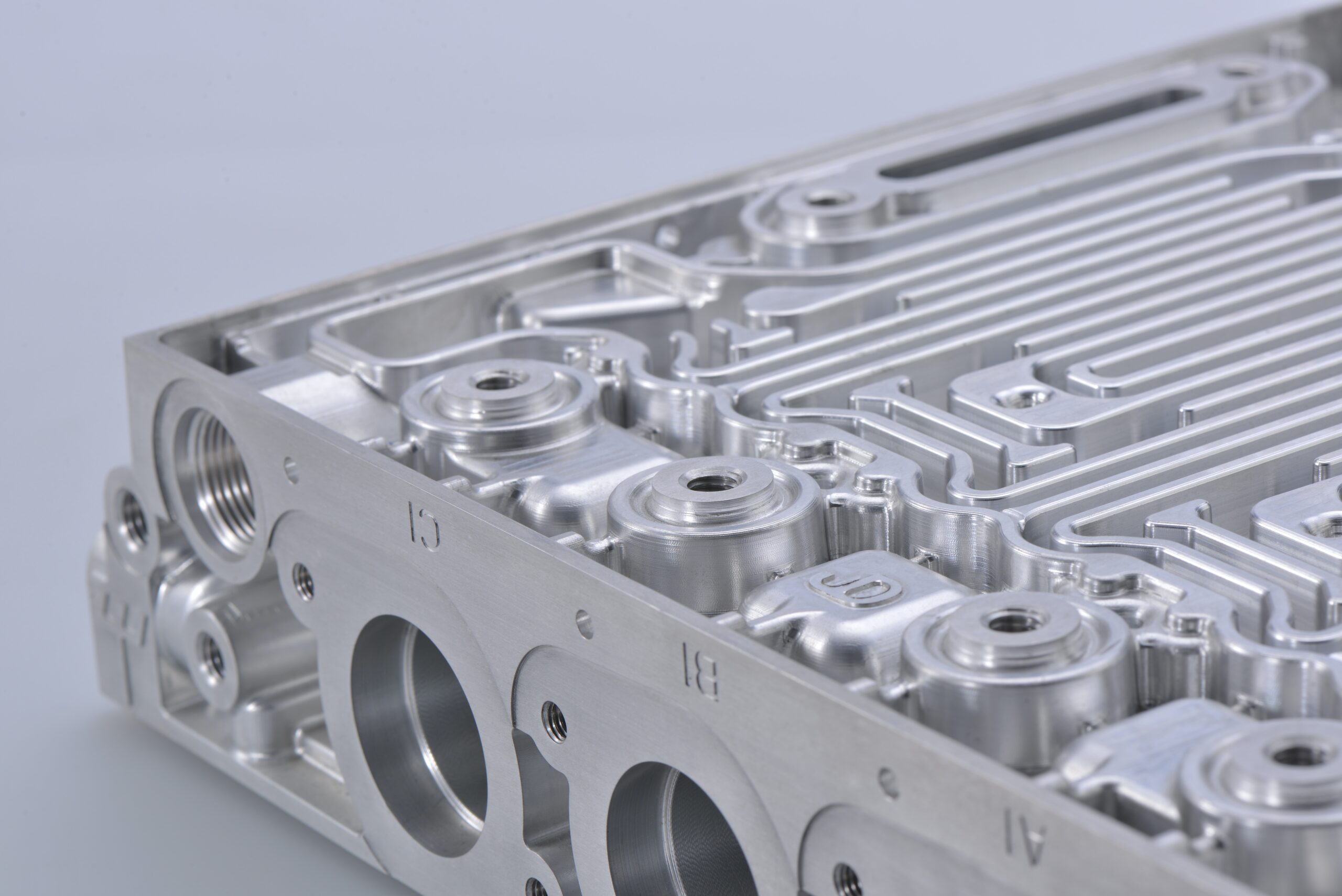

五轴数控机床按照结构形式主要可分为三大类：双转台型、转台加摆头型以及双摆头型。每种结构都有其特定的应用优势和局限性，理解这些差异对于正确选择设备至关重要。双转台型机床的两个旋转轴都集中在工作台上，这种结构形式特别适合加工中小型零件，尤其是需要多面加工的箱体类零件。其优势在于工作台承载能力较强，且旋转轴的运动不会受到主轴头尺寸的限制。然而，这种结构的不足在于工作台的旋转运动会限制工件的最大尺寸，且在某些角度下可能出现干涉问题。
转台加摆头型机床结合了工作台旋转和主轴摆动的特点，在加工大型零件时表现出明显优势。主轴头的摆动提供了更大的灵活性，而工作台的旋转则确保了良好的刚性。这种结构特别适用于模具加工和大型结构件加工，能够在保持较高刚性的同时实现复杂曲面的加工。双摆头型机床的两个旋转轴都集中在主轴头上，这种结构形式具有最大的灵活性，特别适合加工极其复杂的空间曲面。然而，由于旋转部件都集中在主轴端，这种结构的动态刚性相对较低，更适合铝合金等轻质材料的加工。
2.2 数控系统的核心技术要素
现代五轴数控系统的技术核心在于其强大的运动控制能力和智能化处理功能。在运动控制层面，五轴系统需要实时解算五个轴之间的运动关系，确保刀具能够按照预定轨迹精确运动。这需要系统具备强大的数学运算能力和实时的插补功能。目前主流的数控系统如西门子840D、海德汉iTNC530等都采用了先进的NURBS曲线插补算法，能够实现复杂曲面的高精度加工。这些系统还能够根据加工过程中的实际情况实时调整进给速度，在保证加工质量的前提下最大化加工效率。
在智能化方面，现代五轴数控系统集成了丰富的工艺数据库和自适应控制功能。系统能够根据刀具材料、工件材料、加工特征等参数自动推荐最优的切削参数，大幅降低了对操作人员经验的依赖。特别是在加工难加工材料时，系统的智能控制功能能够实时监测切削状态，自动调整切削参数以避免刀具损坏。一些先进的系统还集成了振动抑制功能，通过实时调整伺服参数来抑制加工过程中的颤振现象，这对于保证加工表面质量具有重要意义。
2.3 刀具系统的技术创新
五轴加工对刀具系统提出了更高的要求，不仅需要刀具具有良好的切削性能，还需要考虑刀具的几何形状对干涉的影响。在刀具设计方面，针对五轴加工的专用刀具不断推陈出新。例如，大长径比的球头铣刀专门用于深腔加工，可变螺旋角的立铣刀能够有效抑制振动，而带内冷孔的刀具则能够确保在深孔加工时的排屑和冷却效果。这些专用刀具的应用，使五轴加工的能力得到了充分发挥。
在刀柄技术方面，液压刀柄和热缩刀柄的普及显著提升了五轴加工的精度稳定性。液压刀柄通过均匀的液压压力实现刀具的高精度夹持，夹持精度可达3μm以内。热缩刀柄则利用热胀冷缩原理实现刀具的紧固连接，具有极佳的动平衡性能和刚性。这些高精度刀柄不仅提高了加工精度，还通过改善刀具的振动特性延长了刀具使用寿命。在实际应用中，合理的刀具选择和使用策略能够将刀具成本降低20%以上，同时提高加工质量的稳定性。
第三章：五轴加工的关键技术挑战与解决方案
3.1 刀具路径规划的技术难点
刀具路径规划是五轴加工中最具挑战性的技术环节之一，其复杂性远高于三轴加工。五轴加工不仅需要考虑刀具与工件之间的几何关系，还需要考虑机床的运动学特性、刀具的切削性能以及加工过程中的动力学行为。在规划刀具路径时，需要解决几个关键技术问题：首先是避免刀具与工件、夹具之间的干涉，这需要通过精确的碰撞检测算法来实现；其次是保证切削条件的稳定性，避免因刀具姿态变化导致的切削力突变；最后还需要优化刀具路径以减少空行程时间，提高加工效率。
针对这些挑战，现代CAM系统提供了多种解决方案。先进的CAM软件如PowerMill、HyperMill等集成了专门的五轴加工模块，能够自动生成无干涉的刀具路径。这些系统采用基于体素的空间建模技术，能够精确计算刀具与工件之间的空间关系，确保加工安全。同时，系统还能够根据加工特征自动选择合适的加工策略，例如对于陡峭区域采用层切策略，对于平坦区域采用等高线策略。在实际应用中，合理的刀具路径规划能够将加工时间缩短25%以上，同时显著提高加工表面的质量一致性。
3.2 加工精度的影响因素与控制策略
五轴加工精度的控制是一个系统工程，涉及机床精度、刀具系统、工艺参数等多个方面。在机床精度方面，除了传统的几何精度和定位精度外，五轴机床还需要特别关注旋转轴的精度特性。旋转轴的回转精度、轴向窜动以及角度定位精度都会直接影响加工精度。现代五轴机床普遍采用闭环控制技术，通过高精度圆光栅实时反馈旋转轴的位置信息，确保旋转运动的精度。同时，机床制造商还开发了各种精度补偿技术，如温度补偿、重力变形补偿等，进一步提高了机床的加工精度。
在工艺参数优化方面，五轴加工需要建立更加精细化的工艺数据库。由于五轴加工中刀具姿态不断变化，切削条件也随之变化，因此需要根据不同的刀具姿态调整切削参数。先进的数控系统能够根据刀具与工件的相对位置实时调整进给速度，在保证切削负载恒定的前提下最大化加工效率。此外，通过优化刀具的切入切出方式，可以减少冲击载荷，提高加工表面的完整性。在实际加工中，采用恒切削力控制策略能够将刀具寿命延长30%以上，同时提高加工精度的稳定性。
3.3 加工过程中的振动控制
振动是影响五轴加工质量和效率的关键因素之一，特别是在加工薄壁零件或采用大悬伸刀具时，振动问题尤为突出。五轴加工中的振动不仅会影响加工表面质量，还可能导致刀具破损甚至机床损坏。因此，有效的振动控制策略对于确保加工过程的稳定性至关重要。从机理上分析，五轴加工中的振动主要来源于两个方面：一是工艺系统刚性不足导致的强迫振动，二是切削过程本身产生的自激振动。
针对振动控制，现代加工技术提供了多层次的解决方案。在工艺设计阶段，通过优化工件装夹方式提高工艺系统刚性，采用合理的刀具悬伸比避免刚性不足。在加工过程中，采用变转速切削技术破坏振动的产生条件，通过调节主轴转速避开工艺系统的固有频率。一些先进的数控系统还集成了主动振动控制功能，通过实时调整伺服参数抑制振动。实验数据表明，采用综合振动控制策略后，加工表面粗糙度可改善50%以上，刀具寿命延长40%以上，这些改善在难加工材料的加工中表现尤为显著。
第四章：五轴加工技术的行业应用实践
4.1 航空航天制造领域
航空航天领域是五轴加工技术应用最早、要求最高的行业之一。在这个领域，五轴加工技术不仅需要满足极高的精度要求，还需要适应各种难加工材料的特性。航空发动机的整体叶盘加工是五轴加工技术的典型应用，这些零件通常采用钛合金或高温合金材料，具有复杂的空间曲面和严格的公差要求。采用五轴加工技术，可以实现叶盘的一次装夹整体加工，确保叶片型面和轮毂表面的位置精度。在实际生产中，通过优化刀具路径和切削参数，叶盘的加工时间可以缩短40%以上，同时提高疲劳寿命20%以上。
在飞机结构件加工中，五轴技术同样发挥着关键作用。现代飞机大量采用整体结构设计，即通过从整块板材上去除材料的方式制造出复杂的结构件。这种设计虽然大幅提高了结构效率和可靠性，但给加工带来了巨大挑战。五轴加工技术通过其灵活的刀具运动能力，能够在保持结构完整性的同时实现高效的材料去除。以飞机机翼梁为例，采用五轴加工后，材料去除率可达到95%以上，而加工变形控制在0.1mm以内，完全满足航空结构的严格要求。
4.2 医疗器械制造领域
医疗器械制造对加工精度和表面质量的要求极高，五轴加工技术在这一领域展现出独特优势。人工关节、牙科种植体、手术器械等精密医疗器械通常具有复杂的几何形状和严格的生物相容性要求。五轴加工技术能够实现这些零件的一次装夹完成多面加工，确保关键尺寸的精度一致性。特别是在钛合金等生物相容性材料的加工中，五轴技术通过优化刀具路径和切削参数，可以获得优异的表面完整性，满足植入物对表面质量的要求。
在微创手术器械的制造中，五轴加工技术的优势更加明显。这些器械通常尺寸细小、形状复杂，传统加工方法难以保证精度要求。采用微细五轴加工技术，可以制造出直径小于1mm的复杂结构，满足微创手术对器械精度的要求。例如，腹腔镜手术钳的关节部件采用五轴加工后，配合间隙可以控制在5μm以内，显著提高了手术操作的精确性。同时，五轴加工还能够实现医疗器械的一体化设计制造，减少装配环节，提高产品的可靠性和使用寿命。
4.3 模具制造领域
模具制造是五轴加工技术应用最为广泛的领域之一，特别是在汽车覆盖件模具、家电外壳模具等大型复杂模具的制造中，五轴技术已经成为标准工艺。模具型腔通常具有复杂的曲面特征，传统的三轴加工需要多次装夹和人工修整，而五轴加工可以实现连续轨迹的曲面加工，大幅提高加工效率和表面质量。在实际应用中，五轴加工模具的制造周期可以缩短30%-50%，表面质量提高一个等级以上。
在精密注塑模具的制造中，五轴加工技术展现出更高的价值。这些模具通常具有微细结构和严格的表面质量要求，例如光学透镜模具的型腔表面粗糙度要求达到Ra 0.01μm级别。采用五轴加工配合金刚石刀具，可以直接加工出满足要求的模具表面，避免后续的手工抛光工序。这不仅提高了加工效率，更重要的是保证了型面精度的一致性。数据显示，采用五轴加工技术制造的注塑模具，其成型零件的尺寸稳定性提高40%以上，充分体现了五轴加工在精密模具制造中的技术优势。
第五章：五轴加工技术的未来发展趋势
5.1 智能化与自适应加工技术
未来五轴加工技术的发展将更加注重智能化水平的提升，特别是自适应加工技术的完善。通过集成更多的传感器和智能算法，五轴加工系统能够实时感知加工状态并作出相应调整。例如，通过振动传感器监测加工过程中的振动情况，系统可以自动调整切削参数以抑制振动；通过声发射传感器监测刀具磨损状态，系统可以预测刀具寿命并提前安排换刀。这些智能功能的实现，将使五轴加工更加稳定可靠，减少对操作人员经验的依赖。
在工艺优化方面，人工智能技术的应用将推动五轴加工向更高水平发展。基于机器学习的工艺参数优化系统能够根据历史加工数据自动推荐最优的加工参数，大幅缩短工艺调试时间。深度学习算法还可以用于刀具路径的智能优化，在保证加工质量的前提下最大限度地提高加工效率。预计未来五年内，智能化的五轴加工系统将使加工效率再提高30%以上，同时将工艺调试时间缩短50%以上。
5.2 增材与减材制造的技术融合
增材制造与五轴减材制造的结合代表着制造技术的重要发展方向。这种混合制造技术充分发挥了两种技术的优势：增材制造可以快速成型复杂结构，而五轴加工则能够保证关键特征的精密度和表面质量。在航空航天领域，这种技术融合已经开始应用，例如通过激光熔覆增材制造叶片后再采用五轴加工保证叶型精度。这种制造方式不仅缩短了制造周期，还提高了材料利用率，特别适合小批量、复杂零件的制造。
未来的发展趋势是将增材制造单元直接集成到五轴加工中心中，实现真正的混合制造。这种一体化设备能够在同一台机床上完成零件的增材成型和精密加工，避免了多次装夹带来的误差。在医疗器械个性化定制领域，这种技术具有巨大的应用潜力。患者特定的植入物可以先通过增材制造快速成型，然后通过五轴加工保证关节面的精度和表面质量，实现真正意义上的个性化医疗。
5.3 数字化孪生与虚拟加工技术
数字孪生技术将为五轴加工带来革命性的变化。通过建立物理机床的数字孪生模型，可以在虚拟环境中完全模拟实际的加工过程，提前发现并解决可能出现的加工问题。这种技术特别适用于新产品开发和复杂零件加工，可以大幅降低试制成本和风险。数字孪生模型不仅包含机床的几何信息和运动学特性，还包括热变形特性、动态特性等，能够准确预测实际加工中的各种现象。
虚拟加工技术的发展将使工艺规划更加科学和精确。在虚拟环境中，工程师可以尝试不同的加工策略，评估各种方案的质量、效率和成本，选择最优的加工方案。这种基于仿真的工艺规划方法，特别适合五轴加工这种工艺复杂、影响因素多的加工方式。预计到2025年，80%以上的五轴加工工艺规划将在虚拟环境中完成，实际加工一次成功率将提高到95%以上，显著提高制造企业的竞争力。
结语：把握技术趋势，引领智造未来
五轴数控加工技术作为现代精密制造的核心驱动力，正以前所未有的深度与广度重塑全球制造业格局。从航空航天领域复杂曲面的精密加工，到医疗器械植入物的微米级制造；从高精度模具的复杂型腔成型，到光学仪器镜面的纳米级抛光，五轴技术的应用边界持续拓展，技术水平呈指数级提升。数据显示，采用五轴加工技术的企业平均生产效率提升超过45%，产品精度一致性提高60%，这标志着该技术已从"可选方案"转变为"战略必需"。
展望未来发展，五轴加工技术将沿着三条主线持续演进：一是向智能化自适应加工发展，通过集成工业互联网和人工智能算法，实现加工参数的实时优化与智能决策；二是向复合化制造模式转型，融合增材制造、超声加工等先进工艺，形成完整的制造解决方案；三是向数字化孪生深化，构建从设计到制造的全流程虚拟验证体系。预计到2026年，智能五轴系统的自主学习能力将使工艺调试时间缩短70%，设备综合利用率提升至85%以上。
对于制造企业而言，把握这一技术浪潮需要系统化的战略布局。首先要建立科学的设备选型体系，不仅要评估机床的静态精度（通常需达到定位精度±0.003mm，重复定位精度±0.0015mm），更要考察其动态性能与智能化水平。其次要构建完整的技术生态，包括CAM编程软件的深度应用、工艺数据库的系统建设、测量系统的闭环集成等关键技术环节。在人才培养方面，应建立分级培训体系，既培养能够熟练操作设备的技能人才，也培养懂工艺、懂编程、懂优化的复合型工程师团队。
中山厚德快速模具有限公司作为精密制造领域的技术先行者，始终致力于推动五轴加工技术的创新应用。我们不仅提供国际领先的五轴加工设备，更构建了涵盖工艺开发、技术培训、生产优化的全流程服务体系。通过持续的技术研发投入，我们在复杂曲面加工、难加工材料处理、微细结构制造等领域积累了丰富的技术方案库，已成功帮助超过300家企业实现制造升级。未来，我们将继续深化在智能加工、数字孪生、绿色制造等前沿领域的研究，致力于为客户提供更具竞争力的制造解决方案。
在这个技术快速迭代的时代，五轴加工技术正从单纯的加工工具演变为制造创新的平台。企业应当以开放的心态拥抱技术变革，以前瞻的视角规划发展路径，以务实的态度推进技术落地。只有将先进制造技术与自身业务深度融合，才能在激烈的市场竞争中建立可持续的竞争优势，最终实现从"制造"到"智造"的跨越式发展。
