在现代制造业的精密工程领域，计算机数控（CNC）加工技术已经发展成为实现高精度、高复杂度零部件制造的核心手段和基础工艺。这种先进的数字化制造技术通过执行预编程的计算机指令，精确控制机床在多轴联动的状态下完成各种复杂几何形状的精密加工，其加工精度可达微米级别，表面质量可达到纳米级粗糙度要求。CNC加工技术的应用范围极其广泛，涵盖了航空航天领域的发动机叶片、导弹制导部件等精密零件；医疗器械领域的人工关节、手术机器人等高精度植入物和设备；汽车工业领域的发动机缸体、变速箱齿轮等核心零部件；以及电子通信领域的微波器件、光纤连接器等精密元件。这些行业对零部件的精度、可靠性和一致性都有着极为严苛的要求。
然而，要实现这种卓越的加工精度和稳定的质量输出，仅仅依靠先进的设备是远远不够的，必须建立和完善严格的CNC公差标准体系。这个体系不仅包括尺寸公差、几何公差等基础规范，还涉及表面粗糙度、形位公差、配合公差等多个维度的技术要求。这些标准不仅是质量控制和检验的依据，更是确保零部件在装配过程中的互换性、在使用过程中的功能可靠性、在极端环境下的稳定性的重要技术保障。一个完善的公差标准体系能够有效地指导设计人员进行合理的公差分配，帮助工艺工程师制定科学的加工方案，辅助质量人员建立可靠的检测方法，最终实现产品质量、生产成本和生产效率的最佳平衡。
本文将深入解析CNC公差标准体系的核心要素，从基础概念到高级应用，从国际标准到行业实践，系统阐述公差标准在精密制造中的关键作用。通过本文的详细阐述，读者将能够全面了解CNC公差标准体系的技术内涵和实践价值，掌握公差设计与优化的关键技术方法，为提升制造质量和效率提供有力的技术支撑。无论您是设计工程师、工艺工程师还是质量管理人员，希望都能为您提供有价值的参考和指导。
一、CNC公差标准的技术基础
公差在精密制造领域中是指允许的尺寸偏差范围，这是一个至关重要的质量控制参数，直接关系到产品的功能性能、装配精度和使用寿命。在理想的制造环境中，理论上零件可以达到完美的设计尺寸，但在实际生产过程中，由于机床定位精度、刀具磨损状态、材料特性变异、环境温度波动、切削力引起的变形以及振动干扰等多重因素的复合影响，尺寸偏差是不可避免的客观存在。CNC公差标准就是为了应对这种不可避免的制造偏差而建立的一套科学化、系统化的偏差管理体系。
现代CNC加工技术通常采用的公差等级已经可以达到IT6-IT7级（国际公差等级），对于超精密加工应用甚至可以实现IT5级以上的精度水平。以基本尺寸为50mm的零件为例，其公差范围可以精确控制在±0.008mm以内，这个精度水平相当于人类头发丝直径的1/10，仅相当于一个红细胞的大小。如此惊人的精度控制能力，不仅充分展现了现代制造技术的精密化程度，也体现了制造业在精度控制方面取得的重大技术突破。
这种高精度的公差控制能力得益于多个技术领域的协同发展：首先，数控系统的进步使得运动控制精度大幅提升，现代高精度数控系统的最小脉冲当量可达0.1μm；其次，精密主轴技术和高速进给系统的发展为高精度加工提供了硬件基础，电主轴的回转精度可达0.1μm以内；再次，在线测量和补偿技术的应用实现了加工过程的实时监控和误差补偿；最后，环境控制技术的完善，包括恒温车间、防振基础等设施，为高精度加工提供了稳定的环境保障。
值得注意的是，公差标准的制定不仅需要考虑加工能力，还需要综合考虑产品的功能需求、生产成本和质量要求。过严的公差要求会导致加工难度增加、生产成本上升，而过松的公差则可能影响产品的使用性能。因此，合理的公差设计需要在技术要求与经济性之间找到最佳平衡点，这需要设计人员具备丰富的工程经验和系统的公差设计知识。
二、国际公差标准体系
1.几何尺寸与公差（GD&T）体系
几何尺寸与公差（GD&T）体系是由美国机械工程师学会（ASME）主导制定的先进工程标准体系，其标准代号为ASME Y14.5。这一体系已经发展成为全球制造业公认的国际通用工程技术语言，被广泛应用于航空航天、汽车制造、精密仪器等高精度要求领域。GD&T系统采用标准化的符号标注方式，能够精确、完整地表达复杂的三维几何关系，为产品设计、制造和检测提供了统一的技术规范。
GD&T体系的核心要素包含以下四个关键组成部分：
基准参考体系（Datum Reference Frame）
采用A|B|C三级基准建立空间坐标系，其中：
- 基准A通常代表首要定位基准，确定零件的主要方位
- 基准B作为次要基准，约束旋转自由度
- 基准C作为第三基准，完全限定六个自由度
特征控制框（Feature Control Frame）
采用标准化的矩形框格结构，包含：
- 几何特征符号：如位置度（⌖）、同心度（◎）、平面度（▱）等
- 公差值：指定允许的几何偏差范围
- 基准引用：指明参考基准的顺序 修饰符号：如直径符号（⌀）等
修饰符号（Modifier Symbols）
使用特殊符号表达特定的公差条件：
- M（最大材料条件）：允许在材料最多状态下放宽公差
- L（最小材料条件）：适用于保证最小壁厚的场合
- R（可逆原则）：提供更大的制造灵活性
- P（投影公差带）：用于螺栓孔等伸出特征
公差带定义（Tolerance Zone Definition）
明确定义公差带的三大特性：
- 形状：圆柱形、球形、两平行平面等
- 方向：相对于基准的方位要求
- 位置：在空间中的具体定位
GD&T体系相比传统的正负公差标注方法具有显著优势：首先，它提供了更完整的几何控制，能够同时控制特征的位置、方向和形状；其次，它采用了基于功能的公差分配原则，更符合实际使用需求；再次，它提供了更大的公差区域，在保证功能的前提下降低了制造成本；最后，它建立了国际统一的工程语言，促进了全球制造业的技术交流与合作。
现代GD&T体系还在不断发展完善，最新版本的ASME Y14.5-2018标准增加了许多新内容，包括：复合位置度公差、动态轮廓度公差、自由状态条件等新的标注方法，这些发展使得GD&T体系能够更好地适应现代制造业对精度和效率的更高要求。
2.ISO公差标准系统详解
国际标准化组织（ISO）制定的公差标准体系具有真正的全球通用性，其标准内容科学严谨，被世界各国的制造业广泛采用。该体系的主要标准包括以下几个重要组成部分：
ISO 2768是基础性的一般公差标准，针对非配合尺寸提供了四个精度等级：
该标准涵盖了线性尺寸、角度尺寸、直线度和平面度等基本几何特征的公差要求。
- 精密级（f级）：适用于高精度仪器和精密机械
- 中等级（m级）：适用于一般机械制造和设备
- 粗糙级（c级）：适用于重型机械和一般结构件
- 最粗级（v级）：适用于农业机械和粗加工件
ISO 286是极限与配合系统的核心标准，建立了完整的公差带系统：
这个标准为机械设计中的配合选择提供了系统化的指导。
- 采用基孔制和基轴制两种基准制
- 定义了28个基本偏差代号（A-ZC）
- 规定了20个公差等级（IT01-IT18）
- 提供了优先配合推荐体系
ISO 1101是几何公差领域的权威标准：
该标准采用符号化标注，实现了公差要求的精确表达。
- 完整规范了形状公差（直线度、平面度等）
- 详细规定了方向公差（平行度、垂直度等）
- 系统阐述了位置公差（位置度、同轴度等）
- 明确定义了跳动公差（圆跳动、全跳动）
ISO 8015确立了公差标注的基本原则：
- 公差独立原则：每个公差要求独立生效
- 包容原则：实际要素不得超越最大实体边界
- 尺寸要素原则：对尺寸要素的特殊规定
- 默认原则：未注公差的一般性规定
3. DIN德国标准体系深度解析
德国标准化协会（DIN）制定的公差标准以其严谨性和系统性著称于世，其主要标准具有以下特点：
DIN 7168是德国机械制造业的基石性标准：
- 提供了一般尺寸公差和形位公差的默认值
- 采用分段法确定公差数值，考虑尺寸范围的影响
- 包含切削加工和非切削加工两种情况的公差要求
- 广泛用于欧洲特别是德语区的机械制造企业
DIN ISO 2768体现了德国标准与国际标准的融合：
- 采用双重编号方式，保持与ISO标准的一致性
- 增加了一些德国特有的技术注解和应用说明
- 保持了德国标准传统的严谨表述方式
- 为德国企业采用国际标准提供了便利
DIN 16742是针对塑料制品的专业标准：
- 考虑了塑料材料特有的收缩性和变形特性
- 根据材料类型和壁厚提供不同的公差等级
- 包含注塑成型、挤出成型等不同工艺的公差要求
- 提供了模具设计和产品设计的公差指导原则
三、公差标注的工程实践
在工程图纸中，公差标注是确保产品质量和互换性的关键技术环节。正确的标注方式不仅能够准确传达设计意图，还能为制造和检测提供明确依据。以下是四种主要标注方法的详细说明：
1.直接标注法：在尺寸数字后直接标注公差值，如Φ25±0.01
2.公差带代号法：采用字母数字组合表示，如H7/g6
3.几何公差框法：使用特征控制框标注几何公差
4.注释说明法：在图纸技术说明中统一规定公差要求
在实际应用中，工程师需要根据零件的功能需求、装配关系和生产成本等因素，合理选择公差等级。过紧的公差会增加制造成本，过松的公差则可能影响产品性能。
四、影响公差控制的关键因素
机床精度特性
1.定位精度和重复定位精度
2.主轴径向跳动和轴向窜动
3.导轨直线度和平面度
4.热变形补偿能力
刀具系统因素
1.刀具几何精度和磨损状态
2.刀柄夹持精度和动平衡等级
3.切削参数优化程度
材料特性影响
1.材料硬度与切削性能
2.热膨胀系数差异
3.内应力释放变形
环境条件因素
1.车间温度波动控制
2.振动隔离措施
3.清洁度保持水平
五、公差设计的优化策略与实践方法
（一）功能导向设计原则
1. 关键尺寸识别与分析
- 建立功能需求与尺寸关联矩阵，识别对产品性能有直接影响的关键尺寸
- 采用失效模式与影响分析（FMEA）方法，评估尺寸偏差对功能的影响程度
2. 公差分配优化
- 基于功能重要度进行公差分配，关键尺寸采用IT6-IT7级，非关键尺寸采用IT10-IT11级
- 运用公差累积分析，确保尺寸链闭合误差在允许范围内
- 采用成本-精度曲线分析，确定最佳公差值
3. 避免过度设计
- 建立公差宽松度评估标准，非功能尺寸尽量采用标准公差等级
- 采用模块化设计，降低单个零件的精度要求
（二）工艺匹配策略
1. 工艺能力评估
- 通过过程能力研究，确定各工艺工序的固有精度水平
- 建立工艺能力数据库，包括： CNC加工±0.01mm、注塑成型±0.05mm等
- 采用六西格玛方法，评估DPMO（百万机会缺陷数）
2. 经济公差等级选择
- 参考ISO 286经济公差等级表，选择IT8-IT9级为成本最优区间
- 不同工艺推荐公差等级：
- 精加工：IT6-IT7
- 普通加工：IT8-IT9
- 粗加工：IT10-IT11
3. 工艺适应性设计
- 设计时考虑加工可达性，避免深孔、尖角等难加工特征
- 采用对称设计，减少装夹误差

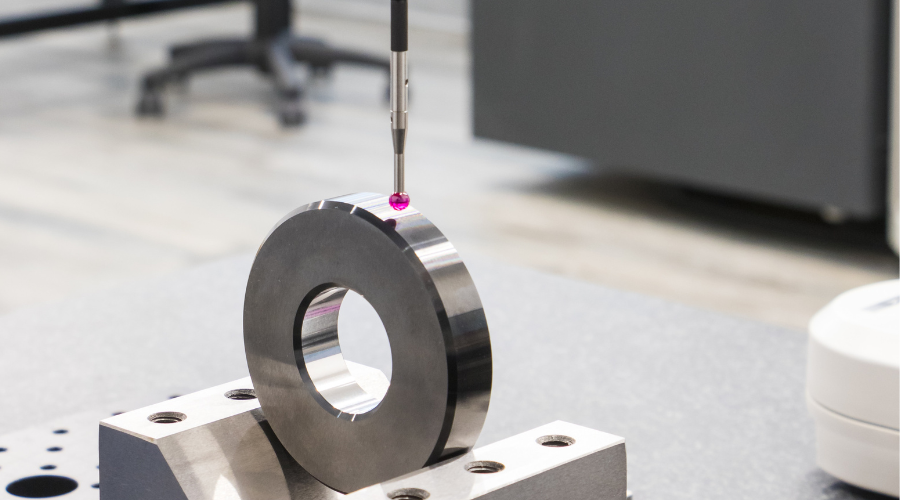

（三）测量方法协调方案
1. 测量能力匹配

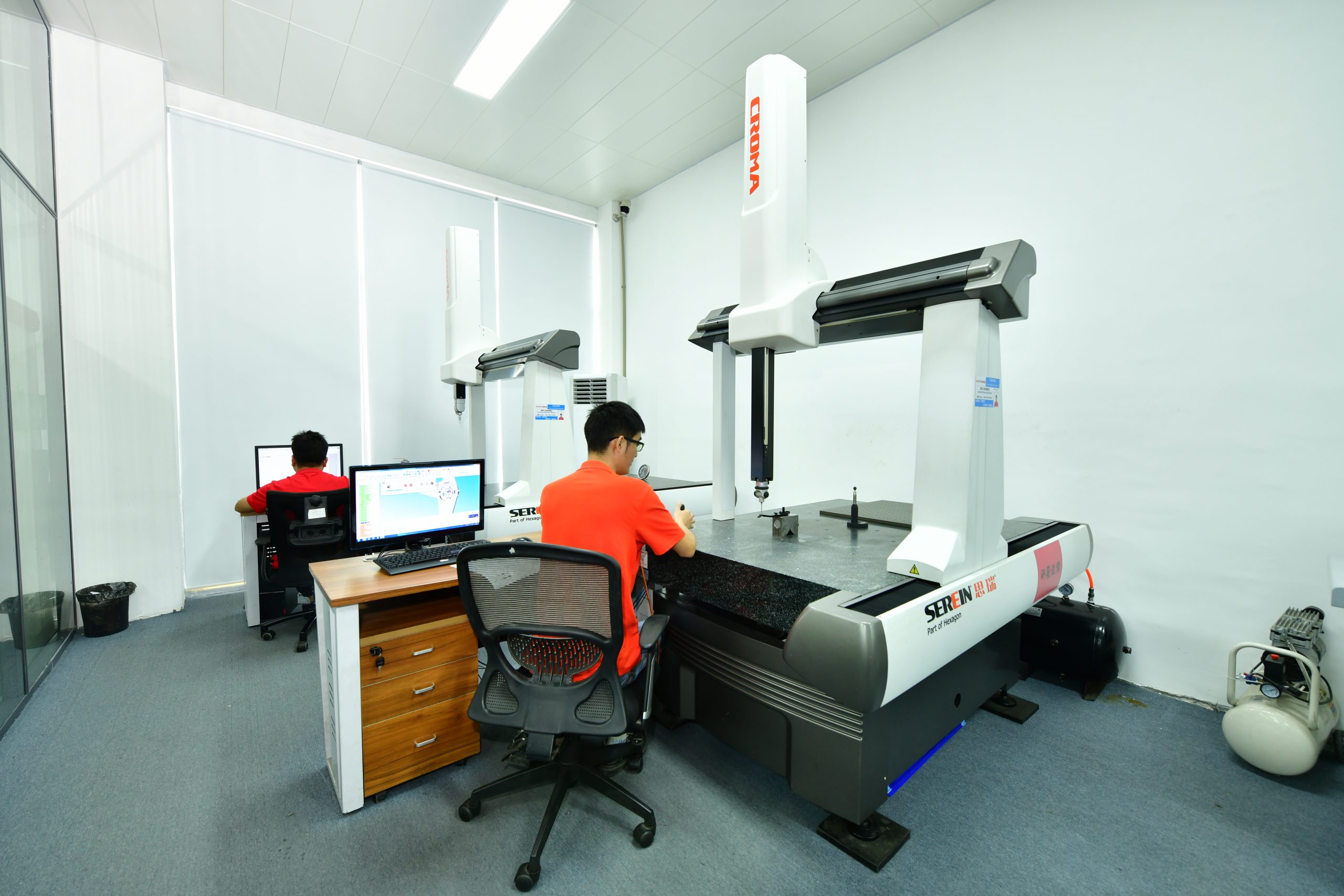

- 确保测量设备分辨率达到公差要求的1/10（10:1原则）
- 建立测量系统分析（MSA）体系，包括重复性、再现性研究
2. 可测量性设计
- 避免无法测量的公差要求，如内部隐蔽尺寸的严公差
- 提供明确的测量基准，确保检测 reproducibility
- 采用几何公差代替尺寸公差，提高可测量性
3. 检测方案优化
- 设计专用检具和夹具，提高检测效率
- 采用非接触测量技术，解决复杂形状测量难题
（四）统计分析应用体系
1. 统计过程控制（SPC）实施
- 建立关键尺寸的SPC控制图，实时监控过程稳定性
- 设定控制限：UCL/LCL通常为±3σ
- 采用预控制技术，早期发现异常趋势
2. 过程能力分析
- 定期计算Cp/Cpk指数，评估过程能力
- 能力标准：Cp≥1.33（4σ水平），Cpk≥1.67（5σ水平）
- 利用能力指数指导公差设计：
- Cp<1.0：放宽公差或改进工艺
- Cp>2.0：可考虑收紧公差提升性能
3. 数据驱动决策
- 建立历史质量数据库，分析公差实施效果
- 采用回归分析，研究工艺参数与尺寸偏差的关系
六、结论与建议
在现代精密制造领域，科学合理的公差设计是实现产品质量、生产成本和生产效率最佳平衡的关键因素。通过系统的公差优化策略，包括功能导向设计、制造工艺匹配、测量方法协调和统计分析应用，企业可以显著提升产品质量一致性，同时降低制造成本。实践表明，科学的公差管理能使生产成本降低15-25%，质量合格率提升5-10%，同时大大缩短产品开发周期。
随着智能制造和工业4.0技术的发展，公差设计正在向数字化、智能化方向演进。基于模型的定义（MBD）、数字孪生和人工智能等新技术的应用，正在推动公差设计从经验导向向数据驱动转变，为实现更高水平的精密制造提供了新的技术支撑。
