引言：分型线——被忽视的质量关键因素
在塑料注塑成型这一精密制造领域，分型线常被视为必要的“副产品”，甚至被许多从业者默认为无法完全消除的工艺痕迹。然而，这一看似微小的线性特征，实则是贯穿产品设计、模具工程、材料选择、工艺控制乃至最终功能实现的核心枢纽。分型线不仅是一个简单的几何边界，更是反映制造者技术深度、工艺水平和质量意识的“微观窗口”。在当今全球化竞争日益激烈的制造业环境中，随着消费者对产品外观、性能和可靠性的要求不断提升，对分型线的认知已从“被动接受”转向“主动管理”。那些能够深入理解分型线形成机理、精准预测其影响，并通过系统化手段优化其表现的企业，正逐步建立起难以逾越的技术壁垒。因此，分型线不再只是模具开合的技术印记，而是连接美学、力学、功能学与制造经济性的关键节点，成为区分普通制造商与行业领导者的重要标志。本文将从多维度深入解析这一被长期低估的质量要素，揭示其在现代精密制造中的核心价值与管控逻辑。
第一章：分型线的本质与形成机制
1.1 分型线的物理定义与本质特征

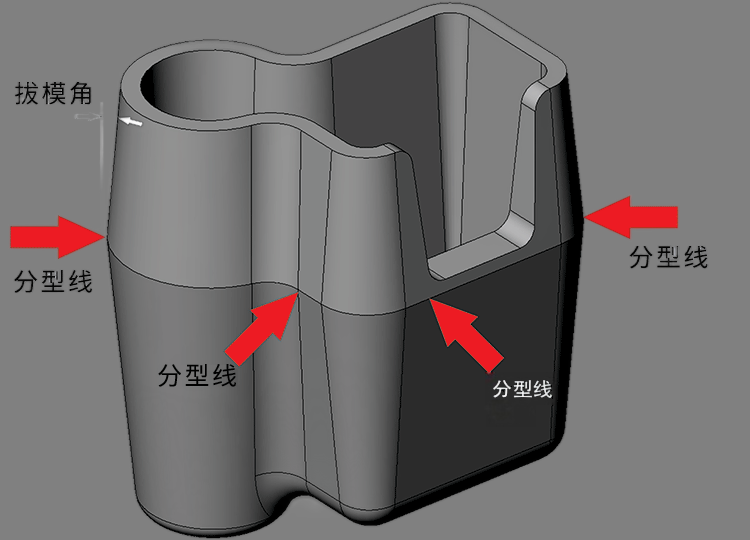

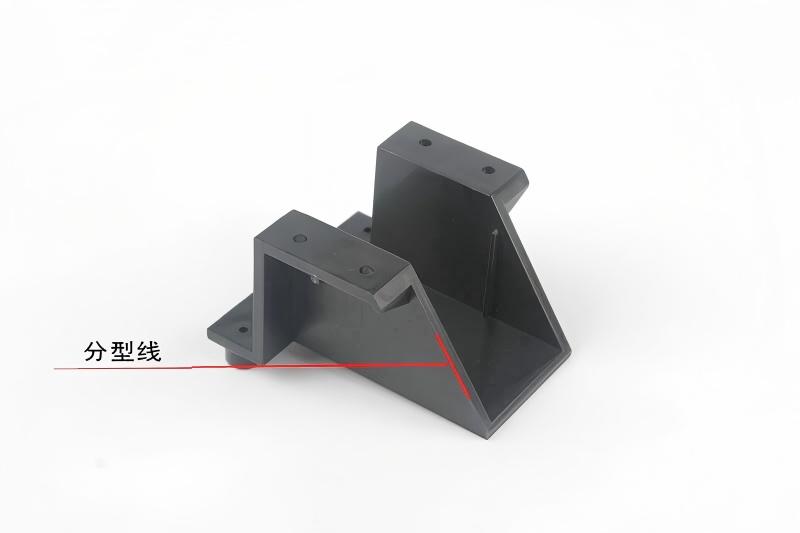

分型线，在塑料注射成型工艺中，特指注塑模具的动模（常为型芯侧）与定模（常为型腔侧）在分型面处接合所形成的、最终复制并显现于成型制品表面的几何边界线或接合痕迹。其物理本质远非一条简单的“线”，而是一个综合了流变学、热力学与材料科学的复杂三维过渡区域。
从本质上讲，分型线是熔融塑料在高压下注入闭合的模具型腔后，在流动、填充、压实、冷却固化的全过程中，模具分型面对塑料熔体流动行为、热量传递及分子取向产生的强制性物理约束与界面作用的最终“显影”。它忠实地记录了模具分离面（即分型面）的加工精度、闭合状态以及塑料在此关键界面的行为响应。因此，分型线是模具设计与制造精度、成型工艺参数设置以及高分子材料行为特性三者相互作用、共同塑造的综合性结果，是产品上不可磨灭的工艺“签名”。
1.2 分型线形成的动态全过程解析
分型线的形成并非一蹴而就，而是贯穿于整个注射成型循环周期的、一个连续的动态物理化学过程，其演变历程可精确分解为以下五个关键阶段：
模具闭合与锁紧阶段：模具的动模与定模在精密导向系统的引导下紧密闭合，其分型面在巨大的锁模力作用下达到预设的贴合状态。此阶段的精度决定了分型线的理论位置与初始几何条件。任何微小的平面度误差、异物或磨损都会在分型面间留下潜在的“间隙通道”，为后续熔体渗透形成飞边（毛刺）埋下伏笔。
熔体注射与填充阶段：高温、高压的塑料熔体通过浇注系统高速注入已闭合的型腔。熔体前沿像“前锋”一样在型腔中推进，当它最终抵达并流经模具分型面所在的区域时，熔体被迫在此“分界”处汇合、碰撞或继续沿分型面延伸。此时，分型线区域的初步形态（如熔合线、流痕）已由熔体的流动模式、温度和模具的局部温度所决定。
保压与冷却固化阶段：注射阶段结束后，系统转入保压阶段，持续向型腔内施加压力，以补偿熔体冷却收缩导致的材料体积减少。在分型线区域，保压压力对于促进该处熔体的充分熔合、减少空洞和缩痕至关重要。同时，塑料开始通过模具向外界散热，从熔融态逐步转变为固态。由于分型线区域通常是模具热交换的界面附近，其冷却速率和均匀性可能与产品主体不同，导致该区域产生独特的结晶形态、分子取向和残余应力分布，这直接影响了分型线的最终机械性能和外观。
开模与分离阶段：制品充分冷却固化后，锁模力解除，动模与定模开始分离。此时，已固化的塑料制品同时附着在模具的两侧（取决于脱模斜度和收缩）。当模具打开时，制品在分型面处被“撕裂”分离（理想情况下是整齐分离），从而使得原本隐藏在模具内部的“分型痕迹”第一次完全暴露出来，成为肉眼可见的分型线。开模的平稳性、同步性以及模具表面的光洁度和脱模剂使用情况，都会影响分型线边缘的整齐度，避免产生拉伤或剥落。
顶出与后处理阶段：制品被顶针等顶出机构从模具中推出，完成取件。此时，分型线作为产品的一部分被最终“定格”。在某些情况下，为满足更高要求，会进行后续处理，如使用专用工具对分型线进行修整、打磨或抛光，以改善其外观和手感。顶出力的大小和均匀性若控制不当，也可能导致脆性材料在分型线区域产生微裂纹。
1.3 分型线区域的微观结构特征
在微观尺度上，利用扫描电子显微镜（SEM）或高倍光学显微镜观察分型线横截面，可以揭示其与产品主体区域显著不同的内在结构特征，这些特征决定了其宏观性能表现：
分子取向与结晶形态的剧变：在流动填充阶段，高分子链在剪切力和拉伸力的作用下沿流动方向高度取向。当熔体流经分型面这一“障碍”或与其他熔体前锋汇合时，流动方向发生急剧改变或停滞，导致该区域的分子取向模式被打乱、重排或形成独特的“喷泉流”固化前沿结构。对于半结晶性塑料（如PP、PA），此区域的冷却历史差异可能导致晶体尺寸、形态（如球晶大小）和结晶度发生变化，从而影响局部密度、光泽度和力学强度。
微观缺陷的潜在富集区：分型线往往是微观熔合线（weld line）或流合线（meld line）的所在地。当两股或更多股熔体前沿相遇时，若温度、压力或融合角度不理想，界面处可能无法完全分子扩散纠缠，形成一条力学上的薄弱线。此外，模具排气不畅可能在该区域困住气体，形成微小的气孔或银纹。微小的飞边或材料在分型面间隙中的溢出固化，也会在边缘形成微观的“毛刺”或“薄片”。
表面形貌与粗糙度的过渡带：模具分型面本身的加工痕迹（如磨削纹路、EDM火花纹）会精确复制到分型线表面。由于模具在分型面处可能存在极微妙的配合间隙或温度梯度，导致该区域塑料的复制保真度与型腔中心区域不同，从而产生可测量的表面粗糙度差异。这种差异在光线下可能表现为一条可见的光泽或纹理分界线。
残余应力场的集中与分布异常：在冷却过程中，分型线区域由于几何形状突变、冷却不均以及分子取向差异，容易成为残余内应力的集中区。这些内应力可能是冻结的取向应力，也可能是因收缩不均产生的热应力。这种异常的应力分布使得分型线区域在受到外部载荷、化学试剂侵蚀或环境温度变化时，表现出更高的敏感性，如更容易发生应力开裂或翘曲变形。
第二章：分型线对产品质量的多维度影响
2.1 外观美学影响：超越“可见性”的感知工程
视觉冲击与感知质量的多维度分析：
在现代消费市场，产品的外观已超越简单的“包装”功能，成为传递品牌价值、工艺水平和用户体验的核心载体。分型线作为制品表面最显著的“工艺指纹”，其处理水平直接构成了消费者的“第一触觉”与“第一视觉”。一条突兀、毛糙或不协调的分型线，会瞬间破坏产品表面的视觉完整性和流畅感，向消费者传递出“粗糙”、“廉价”或“设计不周”的负面心理暗示。反之，一条被精心设计、完美隐藏或巧妙转化为装饰元素的分型线，则能彰显制造商对细节的极致追求，极大提升产品的感知质量和溢价能力。对于智能手机外壳、高端化妆品包装、豪华汽车内饰板等“面子产品”，分型线的状态已不仅是技术指标，更是核心的品牌美学指标。先进的制造商正将分型线的美学管理，从“后处理修复”前移到“设计融合”阶段，使其成为产品ID（工业设计）不可分割的一部分。
表面处理兼容性与系统性风险：
在需要进行二次表面装饰的应用中，分型线从“美观问题”升级为“系统性技术风险”。电镀、真空镀膜（PVD）、喷涂、IMD/IMF（模内装饰）等工艺，对基材的表面连续性、化学极性及微观形貌有着近乎苛刻的要求。
涂层缺陷放大器：分型线处的几何台阶或微观缝隙，会导致涂层液或金属离子沉积不均，产生明显的“露底”、“积漆”或“镀层堆积”现象。在光线下，这种不均匀性会形成令人不快的色差或阴影线。
附着力杀手：分型线区域常是残余内应力和薄弱界面集中区，这会严重削弱涂层与基材之间的附着力。在冷热循环、湿度变化或轻微机械摩擦下，涂层极易从分型线处开始出现“爬升”式开裂、起泡乃至成片剥落，导致产品功能与外观双双失效。
装饰工艺的限制因素：对于一些高精度的纹理转印（如皮革纹、木纹、拉丝纹），明显的分型线会粗暴地切断纹理的连续性，破坏仿真的真实感。因此，在规划高端表面处理方案时，分型线的预测与优化必须作为先决条件进行评审。
2.2 结构性能影响：隐匿的“阿喀琉斯之踵”
力学性能的薄弱环节与失效机理：
从材料力学角度看，分型线区域本质上是一个材料不连续性与性能梯度区。这里可能汇集了熔合不良的界面、取向混乱的分子结构、潜在的微气孔以及较高的残余应力。这使得该区域在承受载荷时表现出与主体材料迥异的行为：
- 静态强度衰减：如前所述，拉伸、弯曲强度可能显著下降。更关键的是，其断裂韧性往往更差，表现为脆性断裂倾向增加。
- 疲劳性能的短板：在循环载荷下（如反复按压的按钮、振动的结构件），分型线处的应力集中效应会急剧放大，微裂纹极易在此萌生并扩展，成为产品疲劳寿命的 decisive factor（决定性因素）。这对于汽车发动机舱内部件、运动器材等耐久性要求高的产品至关重要。
- 冲击性能的不确定性：分型线区域对冲击能量的吸收和传递路径有干扰作用，可能使产品在受到撞击时，不是按设计预期的方式变形吸能，而是在分型线处发生不可预测的脆性破裂。
密封性能的微观挑战：
密封的本质是依靠材料的弹性回复力，在接触面形成持续、均匀的压力屏障。分型线处的任何微观不平整（即使是Ra值仅几微米的台阶或凹陷），都会破坏这条压力带的连续性。
- 对于静态密封（如O型圈槽平面）：分型线处的“沟壑”可能为密封介质提供微小的泄漏通道。
- 对于动态密封或平面密封（如容器盖）：分型线的存在使得密封垫或密封面无法实现完全的面接触，局部压力不足必然导致泄漏。在高压、高真空或微小泄漏率要求的场合（如医疗流体设备、半导体腔体），分型线的精加工（如研磨、抛光）是保证密封成功的必要工序。
尺寸精度与装配的连锁反应：
分型线相关的“飞边”和“毛刺”是尺寸超差的直接原因之一。在精密组装中（如齿轮箱、光学器件支架、连接器），这些多余的塑料会：
- 产生虛位干涉：导致部件无法安装到位，或强制安装后产生不必要的装配应力。
- 影响运动精度：对于滑动、旋转部件，脱落或残留的毛刺可能进入运动副，造成磨损、卡滞或异响。
- 破坏电气性能：在电子部件中，飞边可能导致电气间隙和爬电距离不满足安规要求，或造成短路风险。
2.3 功能实现影响：从静态契合到动态交互
装配接口精确性的系统工程：
在现代模块化、高集成度的产品中，分型线管理是可制造性设计（DFM）与可装配性设计（DFA）的交汇点。不当的分型线位置可能：
- 侵占关键配合面：例如，将分型线设置在轴承压配面、螺丝柱顶面或定位销孔边缘，会直接影响压配力、锁紧扭矩和定位精度。
- 造成公差叠加恶化：分型线处的尺寸波动会与零件本身的其他公差产生叠加效应，在最坏情况下可能导致装配失败。精明的设计会将分型线避开功能性配合区域，或通过设计特征（如止口、美工槽）对其进行包容和隔离。
流体动力学特性的性能衰减：
对于任何涉及流体（气体或液体）通过的部件，内表面的光滑与连续是保障其能量效率、流量特性和流动稳定性的关键。
- 湍流激发源：分型线形成的环形凸起或凹陷，相当于在流道内壁设置了一系列微小的“绊体”，极易将层流扰乱为湍流，显著增加流动阻力（压降），降低泵送效率，并可能产生气蚀或噪音。
- 滞留与污染风险：在医疗器械（如输液管接头）、食品器械或化工管道中，分型线处的缝隙可能成为流体滞留区，难以清洗，滋生细菌或导致化学残留，引发卫生与安全风险。
- 对测量精度的影响：在流量计、传感器等精密流体部件中，分型线引起的流场扰动会直接干扰测量信号的准确性。
第三章：分型线类型学与设计哲学
3.1 分型线的基本分类体系：从几何形态到功能哲学的深度解析
分型线的分类不仅是对其物理形态的描述，更是对不同设计策略、制造挑战和成本结构的系统性认知。一个科学完善的分类体系，是进行有效沟通、优化决策和实现创新设计的基础。
基于几何形态的分类：技术的实现路径
- 平面分型线 (Flat Parting Line)
定义与特征：模具的分型面为单一的、连续的平面。这是最基础、最经典的分型形式。
优点：
- 设计简易性：工程设计门槛最低，图纸表达清晰，无复杂空间几何计算。
- 加工经济性：模具的动、定模可以依靠简单的平面磨削、铣削即可完成核心分型面的精加工，工艺成熟，成本可控。
- 可靠性高：合模时接触面积大，压力分布均匀，锁模稳定，不易因模具变形产生飞边。
- 维护方便：平面磨损后修复相对简单。
缺点：
- 设计局限性极强：无法直接用于产品存在倒扣或分型面投影方向上有重叠特征的结构。
- 外观妥协：对于非板状造型，分型线会“切割”产品轮廓，通常无法做到隐形，必须进行后期处理或接受外观缺陷。
- 材料利用率可能降低：为适应平面分型，有时需增加产品壁厚或添加不必要的特征，导致用料增加。
应用场景：教科书级的简单几何体，如垫片、平板、盖子、方形外壳、大部分功能简单的日用品（如衣架、盆、桶）等。
- 曲面分型线 (Curved/Contoured Parting Line)
定义与特征：分型面严格追踪并贴合产品外轮廓，形成一条三维空间曲线在制品表面的投影。它是实现复杂造型“无缝”外观的核心技术。
优点：
- 美学卓越性：分型线可以完美隐藏在产品的棱线、轮廓转折线或装饰特征线中，实现视觉上的“无痕”效果，极大提升产品外观档次。
- 设计自由度解放：允许设计师创作有机形态、流线型体、复杂曲面等更具表现力的产品。
- 功能性优化：可使分型线避开关键外观面、配合面和密封面。
缺点：
- 模具加工复杂度剧增：需要五轴数控加工中心、精密电火花加工等设备来制造高精度的空间曲面分型面。对CAM编程、机床精度和操作技师经验要求极高。
- 成本高昂：模具设计、加工工时和制造成本远超平面分型。
- 配合精度挑战：复杂的空间曲面要保证动、定模在合模时完全精准贴合，对模具的导向、定位系统提出了极其严苛的要求。微小的误差即会导致严重的飞边或压痕。
- 维护与修复困难：曲面磨损或损伤后的修复是巨大挑战。
应用场景：高端消费电子（手机/耳机外壳）、汽车内外饰（门板、仪表台）、人体工学工具手柄、高端化妆品容器、复杂雕塑品等。
- 阶梯分型线 (Stepped Parting Line)
定义与特征：分型面由多个不同高度的平面或简单曲面组合而成，整体呈阶梯状。它是一种折中方案，用于处理产品在开模方向上有多个明显不同“层次”的特征。
优点：
- 处理复杂层次结构：能够经济地实现平面分型无法处理的、具有多个平行但不同面特征的产品。
- 比全曲面分型更经济：虽然比平面复杂，但其分型面主体仍由多个平面构成，加工难度和成本介于平面与曲面之间。
- 有利于排气和顶出：台阶变化处可以自然形成排气通道，也为布置不同高度的顶针提供了可能。
缺点：
- 模具结构复杂化：需要精密的台阶配合，增加了模具零件数量（如可能采用镶块组合）和装配复杂度。
- 飞边风险点增多：每个台阶的配合面都是一个潜在的产生飞边的界面。
- 应力集中点：制品上对应的台阶转角处可能成为结构弱点。
应用场景：多功能电器外壳（如带有凸起按键面板的遥控器）、工业控制面板、具有加强筋和多层结构的功能性部件。
- 异形/组合分型线 (Complex/Combined Parting Line)
定义与特征：综合运用平面、曲面、阶梯等多种形态，甚至结合侧向抽芯、斜顶等机构，所形成的分型线。其核心是“服务于产品脱模和功能的最优解”，而非追求简单的几何形态。
优点：
- 功能与可行性最大化：能够在满足极其复杂产品几何形状和内部结构的前提下，实现脱模。
- 解决“不可成型”难题：是处理深腔、内侧凹、复杂倒扣等特殊结构的终极手段。
缺点：
- 设计、制造与调试的巅峰挑战：要求工程师具备极高的空间想象力和工程经验。模具可能是由数十甚至上百个活动部件构成的精密系统。
- 成本与周期之最：模具造价极其昂贵，加工、装配、调试周期漫长。
- 可靠性风险：活动部件越多，模具在生产中的磨损、卡滞、故障风险越高，维护成本巨大。
- 分型线痕迹复杂：在制品表面可能留下多条不连续的、曲折的分型线，后处理工作量极大。
应用场景：汽车发动机进气管、一体成型的多功能工具箱、高端玩具、具有复杂内部流道的医疗器械部件。
基于功能特性的分类：设计的策略选择
显性分型线 (Visible Parting Line)：位于主要外观面（A面）。处理策略是 “优化”而非“消除”，通过高精度加工确保其整齐、光滑，或通过咬花、晒纹等表面处理使其与周围纹理融合。
隐性分型线 (Hidden Parting Line)：位于次要面（B/C面）或被装配后遮盖的区域。设计策略是 “引导”与“允许”，在满足功能的前提下，可适当放宽其外观要求，以降低成本。
功能性分型线 (Functional Parting Line)：分型线本身被赋予特定功能。例如，作为止口定位面的一部分，或故意在分型线处形成微小台阶以防止装配错位。此时，其尺寸精度和一致性比外观更重要。
装饰性分型线 (Decorative Parting Line)：分型线被主动设计为产品的装饰特征。常见手法是将其做成双色线、高光倒角线或特定宽度的凹槽。这需要极高的模具精度来保证装饰线条的完美对接。
3.2 现代分型线设计原则：平衡美学、功能、制造与成本的系统工程
现代分型线设计已从被动的“事后处理”转变为主动的、贯穿产品开发全周期的 “设计驱动” 活动。其核心原则是在多维约束中寻找最优平衡点。
原则一：美学整合原则 (Aesthetic Integration Principle)
目标：化“痕”为“韵”，将技术痕迹提升为设计语言。
方法论：
- 特征线隐匿法：将分型线精准布置在产品造型的棱线、折线或不同面的交界线上。利用人眼对连续线条的适应性，实现视觉隐藏。
- 纹理融合法：在分型线区域设计统一的咬花、皮革纹或拉丝纹，利用纹理的图案连续性来弱化接缝的视觉冲击。
- 分段与跳跃法：对于长分型线，可有意将其分割为几段，或使其在曲面上的路径产生符合形式美感的跳跃变化，将其转化为装饰元素。
原则二：功能优先原则 (Function Priority Principle)
目标：确保产品的核心性能不受分型线的损害。
方法论：
- 应力路径避让：结合CAE有限元分析，预测产品在使用中的主应力流路径，将分型线置于低应力区域。
- 密封面洁净：绝对避免分型线横穿需要平面密封或安装O型圈的密封面。通常在该区域设计一个完整的、无分型线的平面镶件。
- 配合面完整：确保关键的轴孔配合面、螺纹柱端面、轴承安装面等由单一模具部分成型，避免分型线位于其上导致圆度或平面度破坏。
原则三：可制造性原则 (Manufacturability Principle)
目标：设计必须是可被高效、稳定、经济地制造出来的。
方法论：
- 简化与分块：能用平面、阶梯解决的，就不用复杂曲面；能用一个曲面解决的，就不用多个曲面组合。考虑将复杂区域拆分为独立的、易于加工的镶件。
- 公差与配合设计：为分型面设定合理的加工公差和配合间隙，既要防止飞边，又要避免因过紧配合导致的模具磨损和排气不畅。
- 维护与备件考虑：设计时考虑易损区域（如分型面边缘）的修复和更换方案，例如设计可更换的耐磨块。
原则四：经济性原则 (Economic Principle)
目标：在生命周期总成本最优的框架下决策。
方法论：
- 成本效益分析：对比不同分型方案带来的模具成本增加、生产效率变化、不良率差异以及后期处理费用。例如，一个更复杂但能完全隐藏分型线的模具，可能省去后续全自动打磨线的巨额投资和人力成本。
- 量产规模关联：对于百万级以上的大批量生产，投资于高精度、长寿命的复杂模具是经济的；而对于小批量多品种产品，则应倾向于采用更简单、修改灵活的分型方案。
- 价值链整合：将分型线设计与材料选择、成型工艺（如使用急冷急热技术改善外观）、自动化后处理方案通盘考虑，追求整体价值链效率最优，而非单个环节成本最低。
第四章：影响分型线质量的关键因素深度解析
4.1 模具设计因素：构建精密分型线的物理基石
模具设计是决定分型线质量的第一性原理。一个卓越的设计，能够将材料的潜能、工艺的窗口和功能的实现融为一体，构建出稳定、精密的分型界面。
模具材料选择：耐久性与精度的平衡艺术
模具钢材的选择，决定了分型面在严苛热循环与机械冲击下的长期服役表现。优质模具钢不仅需要具备高硬度（如HRC 48-52）以确保耐磨性，更重要的是其微观组织均匀性、热处理稳定性和热传导效率。
高导热系数的钢材（如铍铜合金镶件）能快速带走分型线区域热量，减少热集中导致的局部膨胀和磨损，对于减少飞边、改善熔合线外观至关重要。
抗疲劳性是应对数十万甚至上百万次开合模循环的关键，防止分型面在长期交变应力下产生微裂纹和塑性变形。
耐腐蚀性尤其适用于加工PVC、阻燃材料等会产生腐蚀性气体的塑料，保护分型面的微观光洁度不被侵蚀。
模具加工精度：微米级世界的工程语言
模具加工精度是实现分型线理论设计的关键转化环节，是决定其“先天体质”的根本。
平面度/曲面精度（0.01-0.03mm）：这不仅是尺寸要求，更是确保锁模力均匀分布、建立有效密封的基础。对于曲面分型，需要用三维面轮廓度来约束，确保动定模在三维空间内的完美共形贴合。
表面粗糙度（Ra ≤ 0.4μm，精密级≤0.1μm）：低表面粗糙度能减少熔体流动阻力，利于排气，更重要的是能直接复制出高质量、低可见度的分型线表面。镜面抛光（Ra<0.025μm）常用于高光表面的模具，以实现“无缝”视觉效果。
对位精度：导柱导套系统、锥面定位器或边锁（Side Lock）的精密配合，是保证每次合模时动定模空间位置高度一致性的保障。这对于多腔模具、长寿命模具以及防止分型面错位造成的“断差”和单边磨损是决定性的。
模具排气系统：为分型线“呼吸”而设计
分型面是天然的、最主要的排气通道。然而，依赖分型面自然间隙排气是原始且不稳定的。主动式、系统化的排气设计是先进模具的标志。
排气槽（Venting Grooves）：通常开设在型腔末端或熔合线汇合处，尤其是分型线区域。其深度（通常为0.01-0.03mm，视材料粘度而定）需精确设计——过深易产生飞边，过浅则排气不畅。其位置需经过模流分析（Mold Flow Analysis）科学预测，而非凭经验猜测。
排气镶件与多孔材料：在深腔或难以布置排气槽的死角，使用烧结金属或特殊合金制成的多孔排气镶件，允许气体通过而阻挡熔体，是实现完美填充和改善分型线区域熔合质量的有效手段。
模具温度控制：热平衡大师的布局
冷却系统设计的核心目标是实现均匀且高效的热交换，而分型线区域常是热平衡的薄弱环节。
分型线附近的冷却均衡：冷却水路需要优先考虑并精确布置在分型线周围，以避免因两侧模温差异导致塑料向高温侧（冷却慢的一侧）收缩弯曲，从而在分型线处形成可见的“台阶”或“影线”。
随形冷却技术：对于复杂曲面分型线，传统钻孔式水路难以贴近轮廓。3D打印（金属增材制造）技术可制造出与分型面随形分布的随形冷却水路，实现对分型线区域的精准温控，极大改善冷却均匀性，减少翘曲和应力。
4.2 材料科学因素：理解流动与固化的分子逻辑
塑料不仅是填充型腔的“材料”，更是拥有记忆和行为的“活性体系”。其科学特性直接定义了分型线成型的边界条件。
塑料的收缩特性：预测尺寸与形变的根源
收缩是塑料从熔融态到固态相变的必然结果，而分型线是其“表演”的舞台。
各向异性收缩：对于纤维增强材料（如GF-PA），沿流动方向（纤维取向方向）的收缩率远小于垂直方向。分型线处流动方向的急剧变化，会导致该区域收缩不均匀，产生内应力和翘曲，甚至使分型线本身扭曲变形。
后收缩与时效变化：某些材料（如POM、尼龙）在脱模后一段时间内仍会继续收缩（后收缩），或因吸湿而发生尺寸变化。这要求分型线的设计必须考虑产品尺寸的全生命周期稳定性，而非仅仅脱模瞬间的状态。
熔体流动行为：分型线形成的“现场直播”
熔体在分型线区域的流动行为，如同两股军队的会师，其结果决定了界面的强度与外观。
熔合线（Weld Line）与流合线（Meld Line）：当两股熔体前锋以一定角度（通常>135°）正面汇合，形成力学性能较弱的熔合线；而以小角度平行汇合，则形成性能较好的流合线。设计分型线和浇注系统时，应力求在分型线处形成流合线而非熔合线。
粘弹性效应：高分子熔体的弹性记忆会导致“模口膨胀”、“垂伸”等现象。在分型线处，这种效应会影响熔体前锋的融合压力和分子缠结程度，进而影响界面强度。
添加剂的影响：配方改变游戏规则
添加剂如同给基础树脂加入了“性格调料”，彻底改变其成型行为。
增强纤维：显著提高刚度和强度，但会使熔体粘度增加，流动性变差，并加剧磨损。分型面需考虑更高的硬度和更耐磨的涂层。
阻燃剂、颜料：可能降低分子链的流动性，影响熔合强度；某些颜料（如金属粉）可能对分型面造成额外磨损。
润滑剂（脱模剂）：虽然有助于脱模，但过量或不当的润滑剂迁移到分型面上，会污染模具，影响下次注射时熔体在分型线处的融合。
4.3 工艺控制因素：赋予分型线生命的过程交响
工艺参数是将模具和材料的静态潜能转化为优质分型线的动态指令集。每一组参数都如同一个声部，共同演奏出完美的过程交响曲。
注射参数优化：压力、速度与时间的精密协奏
注射压力与速度的序列化（V/P切换）：采用高速低压完成大部分填充，在熔体前锋接近分型线末端时，精确切换为高压低速，确保熔体在分型线区域能充分压实、融合，又不至于因压力过高而撑开模具产生飞边。这个切换点的设定是工艺优化的核心。
多级保压控制：针对分型线区域往往是最远浇口、最后冷却的区域，应采用独立的、可能更高的保压压力曲线进行补偿，以抵消该处因压力传递衰减造成的收缩，确保分型线处的尺寸致密性。
温度控制策略：动态热管理的智慧
模具温度的动态控制（变模温技术）：采用蒸汽、高温油或电感加热在注射前瞬间将型腔表面（包括分型面）加热到塑料的玻璃化转变温度以上，使熔体能在无冷凝皮的状态下高速填充，极大改善熔合线外观和强度；填充完成后立即切换为冷却水进行快速冷却。这对提升分型线美学质量是革命性的。
熔体温度的精确闭环：确保熔体热历史的一致性，是保证每次注射时熔体在分型线处流动行为可重复的基础。
模具参数设置：机器的精准执行
锁模力的自适应控制：先进的注塑机可根据模腔内压力曲线，实时微调锁模力，在注射保压阶段提供最大锁模力以防涨模，在冷却阶段适当降低以节约能耗并减少模具变形，实现“刚好够用”的智能锁模。
开合模与顶出运动曲线：平稳、低速的初始开模动作（慢速开模）可以减少制品与模具在分型线处的粘附力和分离应力，避免拉伤。顶出系统的同步性与顶出速度的线性控制，对于防止薄壁或脆性材料在分型线区域变形或开裂至关重要。
总结而言，分型线的卓越品质，是“精密模具设计”作为骨骼、“深入材料认知”作为血肉、“智能工艺控制”作为神经，三者高度协同作用下的必然产物。 忽略任何一个维度，都难以在复杂、严苛的产品要求下实现稳定、可靠的高质量分型线。
第五章：HordRT的分型线管理全流程系统
5.1 设计阶段的预防性策略：从源头塑造完美分型线
卓越的分型线质量并非源于后期的修补，而是植根于前瞻性的设计策略。我们通过构建一个从虚拟仿真到物理验证的完整闭环，确保分型线问题在设计阶段即被预见和解决。
数字化仿真分析与预测工程
我们构建了基于高保真多物理场耦合仿真的数字化研发平台，将分型线管控提升至预测工程学高度。
模流-结构联合仿真：不仅进行传统的充填、保压、冷却分析，更将模流分析结果（压力、温度、剪切应力、纤维取向）无缝映射至结构有限元模型。通过此技术，我们能精确预测分型线区域在特定载荷下的应力集中系数、疲劳寿命以及受热/受力后的蠕变变形，从而在图纸阶段优化其位置与形态。
虚拟注塑与公差分析：基于蒙特卡洛统计法，综合材料收缩率波动、模具加工公差、工艺参数漂移等因素，进行虚拟注塑实验。该分析可量化预测分型线处关键尺寸（如断差高度）的制程能力指数（Cpk），确保其满足六西格玛水平的生产稳定性要求，避免批量装配风险。
外观缺陷预测：利用先进的 “熔接线可视化” 与 “光泽度预测” 模块，模拟不同工艺条件下分型线处熔合线的可见度、色差及表面光泽差异，为获得A级外观面提供量化决策依据。
基于深度DFM的协同设计生态
我们推行 “制造即服务” 的深度协同模式，将分型线设计从妥协艺术转变为共赢科学。
可制造性指数（MFI）评分系统：我们开发了针对分型线的量化评分模型。在产品概念设计评审时，即从模具复杂度、预计飞边风险、后处理成本、量产稳定性四个维度进行打分，提供数据驱动的优化建议，引导设计走向最优成本与质量平衡点。
知识驱动的自动化评审：将历史项目中关于分型线的成功经验与失败教训，固化为设计规则库，并集成于CAD系统。系统可自动识别潜在高风险设计（如分型线横穿高光密封面），并推送经典案例与解决方案，实现经验的高效传承与风险的前置拦截。
原型迭代与快速验证：结合3D打印的软模技术或高速铣削的铝模试制，在设计冻结前进行多轮快速物理验证。重点评估分型线处的手感、视觉融合度及装配干涉，实现“设计-验证-优化”的快速闭环。
模具设计中的创新技术应用
我们将模具视为高精度“机械产品”进行设计，确保其能够稳定复制完美的分型线。
分型面智能补偿技术：基于翘曲仿真数据，在设计阶段对模具分型面进行反向预变形补偿。例如，若预测产品分型线区域将向定模侧弯曲0.05mm，则在加工时将动模对应区域故意抬高0.05mm，使成型后的分型线在自然应力状态下恢复平直。
高性能表面工程：超越传统的氮化处理，广泛应用物理气相沉积（PVD） 涂层，如类金刚石（DLC）、氮铝钛（AlTiN）等。这些涂层在提供极高硬度和耐磨性的同时，兼具极低的摩擦系数和优异的抗粘性，能显著减少分型面磨损和塑料粘模，长期保持分型线锐利清晰。
智能模具与状态监控：在模具分型面关键位置嵌入微型光纤传感器或薄膜压力传感器，实时监测生产中的合模力分布、分型面温度及微振动。数据用于预测性维护和工艺自适应调整，防患于未然。
5.2 材料选择的科学方法：为分型线匹配最佳“墨汁”
材料是分型线的载体，其科学选择是平衡美学、性能与成本的核心。
全生命周期材料数据库与AI推荐
我们的材料数据库已演进为包含流变学、热力学、机械性能及长期老化数据的全方位信息系统，并接入AI推荐引擎。
熔接线性能图谱：数据库不仅提供标准测试棒数据，更包含通过标准测试模具获得的、不同工艺条件下的熔接线强度保留率曲线，直观展示材料对分型线弱点的敏感度。
收缩与翘曲行为建模：针对每种材料，建立了基于实际产品几何形状的收缩与翘曲预测模型，可模拟不同厚度、流长比下的变形行为，精准预测分型线区域的尺寸稳定性。
AI辅助选材：工程师输入产品关键要求（如分型线外观等级、承受应力、接触介质、成本目标等），系统可自动筛选并排序推荐材料，同时提示该材料在分型线控制上的关键工艺窗口与潜在风险。
定制化材料解决方案
对于有极端要求的应用，我们与全球顶尖的聚合物制造商建立联合开发实验室。
分型线功能化配方：例如，开发分层取向控制配方，使材料在流经分型区域时，能形成更强的分子链缠结，主动提升熔合线强度；或开发低内应力配方，从材料本质上减少分型线处的翘曲倾向。
美学专用料开发：针对高光黑、金属色等对分型线极其敏感的颜色与效果，定制开发具有特殊颜料分散体系和结晶行为的材料，确保分型线处颜色一致、无浮纤、无流痕。
5.3 工艺优化的系统方法：驾驭制造过程的每一个变量
我们将注塑工艺视为一个动态的、可精准调控的系统工程。
基于统计与AI的工艺窗口探索
确定性实验设计：采用 “田口方法” 与 “全因子实验” 相结合的策略。首先用田口法快速筛选出对分型线质量（如断差、熔合线强度、光泽度）影响最大的少数关键参数；随后对这些关键参数进行全因子实验，建立精确的响应曲面模型，从而找到使多个质量目标同时最优的“甜蜜区”。
数字孪生与虚拟调试：在模具上机前，基于模具3D模型和材料数据，在虚拟环境中构建“机器-模具-工艺”数字孪生体。进行虚拟注塑，预先调试和优化工艺参数，将实际试模次数减少50%以上，并提前暴露分型线风险。
闭环自适应控制与预测性维护
多变量闭环控制：系统实时采集型腔压力、模内温度、螺杆位置等信号，并与设定曲线进行比对。通过模型预测控制算法，不仅对单个参数进行PID调节，更能对注射速度、V/P切换、保压压力等多个参数进行协同动态调整，以补偿来料粘度波动，确保每一模分型线质量的一致性。
模具健康管理：通过监测每一次合模的力-位移曲线、分型面接触电阻等特征参数，建立模具磨损与性能衰退的预测模型。系统可在分型面精度下降导致飞边风险升高前，自动预警并安排预防性保养。
5.4 后期处理与质量保障：赋予最终品质的“精修”与“法眼”
对于无法在成型环节达到极致的分型线，我们拥有先进的精修与检测技术作为最终保障。
自动化与智能化后处理
机器人自适应抛光/去毛刺：集成3D视觉引导的六轴机器人系统，可对每个产品进行三维扫描，精准定位分型线飞边或痕迹，并调用相应的加工程序（如用软性磨头抛光、用超声波刀切除毛刺）。系统具备学习能力，可积累数据优化路径与参数。
局部能量修整技术：应用选择性激光烧蚀或局部热风整形技术，对分型线微小凸起进行非接触式修整，避免机械接触带来的二次损伤或应力，尤其适用于精密光学部件或软质材料。
全维度质量检测体系
在线全检与AI质检：在生产线上部署高分辨率线扫相机和深度学习视觉系统，对每一个产品进行100%外观检测。AI模型经过海量缺陷图片训练，能准确识别并分类分型线处的断差、熔合痕、缩水、拉伤等数十种缺陷，检出率与准确率远超人眼。
跨尺度尺寸测量：结合白光干涉仪（用于测量纳米级台阶高度与粗糙度）和大视野三维扫描仪（用于测量整体轮廓与装配尺寸），对分型线进行从宏观到微观的全尺度尺寸管控。
功能与耐久性抽样测试：定期抽取成品，进行针对分型线区域的专项测试，如密封性测试、循环载荷疲劳测试、冷热冲击测试，验证其在真实使用环境下的长期可靠性。
通过这四大支柱策略的协同实施，我们将分型线的管理从被动的“问题解决”模式，彻底转变为主动的“质量设计”与“完美预防”体系，从而为客户交付在美观、性能与可靠性上均无可挑剔的注塑产品。
第六章：分型线技术创新与行业趋势
6. 技术前沿与未来趋势：分型线管理的范式变革
分型线控制的未来，正由一系列颠覆性技术所重塑。这些创新不仅旨在解决传统难题，更在重新定义注塑成型的可能性边界，将分型线从“被管理的缺陷”转变为“被赋能的功能特征”。
6.1 材料科学创新：赋予塑料以“智慧”与“自适应”能力
下一代高分子材料将超越被动成型，主动适应并优化分型线性能。
自感知与自愈合聚合物系统：
- 微胶囊/血管网络自修复：材料内嵌含有单体的微胶囊或三维微血管网络。当分型线处因疲劳产生微裂纹时，裂纹尖端应力使胶囊破裂或血管断裂，修复剂流出并在催化剂作用下聚合，实现原位修复，恢复结构完整性。最新研究正探索光热触发、湿度触发等更可控的修复机制。
- 本征自愈合弹性体：基于动态可逆化学键（如Diels-Alder反应、氢键、离子键）的聚合物，在特定温度或刺激下，分子链可断裂并重新结合，使分型线区域的损伤实现多次、可逆的愈合，尤其适用于柔性部件和动态密封件。
各向异性精准调控材料：
- 收缩工程化材料：通过精确控制聚合物链结构、成核剂种类与分布，以及纤维取向管理，开发出收缩行为近乎各向同性的材料，或可根据产品几何形状定制化收缩方向与比率的材料。这将从根本上消除因不均匀收缩导致的分型线错位、翘曲和尺寸超差。
- 流变学改性剂：新型添加剂能够在不影响最终力学性能的前提下，智能调节熔体在分型线区域的流变行为。例如，在剪切力高的区域（浇口附近）降低粘度以利填充，在剪切力低的分型线熔合区域暂时提高粘度以增强分子缠结，主动强化熔合线。
6.2 模具技术革命：从静态工具到动态“智能器官”
模具正进化为集成传感、执行与决策能力的复杂系统。
增材制造驱动的模具拓扑优化：
- 多材料与梯度材料3D打印：使用金属3D打印技术，不仅制造随形冷却通道，更能实现模具材料的梯度化分布——在分型面区域打印超高硬度、高耐磨材料（如高速钢），在内部结构使用高导热材料（如铜合金），在单一体内实现性能最优组合。
- 微点阵结构镶件：在分型线附近的模具镶件内部设计轻质、高刚性的微点阵结构，并结合嵌入式压电陶瓷传感器，实现模具结构的主动阻尼与形变实时感知，抑制振动，提升稳定性。
智能模具与主动补偿系统：
- 微型伺服驱动分型面：在模具分型面关键位置集成微米级精度伺服电动楔块或压电陶瓷促动器。根据模内压力和温度传感器反馈，在注射保压阶段动态微调局部锁模力，实现分型面压力的“按需分配”，彻底消除因模具弹性变形导致的飞边。
- 自清洁与自修复涂层：研发新一代超疏水、超疏油的纳米涂层应用于分型面，极大减少塑料和脱模剂的粘附。同时，探索具有自修复功能的硬质涂层，当其出现微观划伤时，能通过氧化或相变自动填补，维持分型面的持久光洁。
6.3 工艺控制进化：从经验驱动到数据与模型驱动的自主制造
工艺控制正在向全链路数字化、智能化与自主化演进。
人工智能与生成式设计：
- 生成式工艺优化：基于物理信息的神经网络模型，能够反向求解：给定产品几何、材料与质量目标（如“分型线不可见”），AI可自动生成最优的浇注系统设计方案、分型线轨迹及推荐工艺窗口，极大解放工程师的创造性劳动。
- 跨生产线知识迁移与联邦学习：通过安全的数据协议，将不同工厂、不同机台优化分型线的成功经验聚合训练全局AI模型。当面对新项目时，系统能快速调用最相关的先验知识，实现“一家试模，百家受益”。
高保真数字孪生与实时闭环：
- 多尺度-多物理场孪生体：构建涵盖宏观流动、微观分子取向/结晶、以及结构力学响应的跨尺度耦合仿真模型。该数字孪生能在虚拟世界中精确预测分型线处的熔合形态、残余应力分布和长期蠕变行为。
- 基于数字孪生的实时自适应控制（RTAC-DT）：生产过程中，数字孪生体与物理机台实时同步。当传感器检测到微小偏差（如熔体温度波动），数字孪生立即在虚拟空间模拟未来数秒的生产结果，并提前计算出最优的工艺参数调整方案，通过执行器实施前馈控制，实现“预测-优化”的零延迟闭环。
6.4 行业应用趋势：迎接多元化与可持续化的新挑战
未来应用场景对分型线控制提出了更高维度的综合要求。
微纳尺度成型与超精密界面：
- 亚微米级分型线控制：在微流控芯片、微光学元件、医疗微针等应用中，分型线本身就是功能结构的一部分。这要求模具采用超精密加工（如超精密切削、聚焦离子束加工） 与原子层沉积（ALD）涂层，实现分型线轮廓的原子级平滑与尺寸的纳米级控制。
- 模内自组装与界面工程：在分型线界面处，通过设计特殊的微纳结构或引入化学官能团，引导材料在成型过程中实现分子层面的有序自组装，从而在分型线处“生长”出具有特殊电学、光学或生物学性能的功能界面。
多材料/多功能一体化成型：
- 梯度界面与互穿网络管理：在双色/多材料注塑中，通过精确控制不同材料的注射时序、温度与压力，在分型线（材料界面）处形成成分梯度过渡区或互穿聚合物网络，而非尖锐的物理界面，从而极大提升界面结合强度与耐久性，避免分层。
- 嵌入式电子与异质集成：在模内电子（IME）或塑料与金属/陶瓷的混合成型中，分型线设计需确保电子线路、传感器或金属嵌件在界面处的电连续性、密封可靠性与机械互锁强度。
面向循环经济的可持续制造：
- 回收料相容性与性能预测：针对物理回收或化学回收的PCR材料，开发专门的相容剂与改性技术，并建立其加工数据库。通过模拟预测回收料中杂质、分子量分布变化对分型线质量的影响，制定稳健的工艺策略。
- 易拆解分型线设计：为便于产品生命周期结束后的回收拆解，创新性地将分型线设计为机械薄弱点或化学分解触发点。例如，使用特定波长的激光照射分型线区域，即可引发材料降解，实现部件的无损快速分离。
结论：分型线控制的未来，是一个材料主动适应、模具智能响应、工艺自主优化、系统可持续演进的协同创新生态。它不再是一个孤立的技术环节，而是连接先进材料、智能装备、数字技术与绿色理念的核心纽带。拥抱这些趋势的企业，将不仅能够解决传统分型线难题，更将凭借在界面科学与精密制造上的核心能力，开拓全新的高价值应用市场。
第七章：问题诊断与系统化解决：分型线缺陷的临床医学与知识工程
分型线缺陷的排查与解决，不仅依赖于工程师的经验直觉，更应遵循一套科学、系统的方法论。本章将提供详尽的诊断指南，并引入一套严谨的系统化问题解决流程与知识管理体系。
7.1 分型线缺陷诊断指南：从现象到根源的快速定位
分型线缺陷是其背后一系列物理、化学与工程问题的外在表征。高效的诊断需要将现象与可能的根本原因进行系统关联。
缺陷类型 | 典型宏观/微观表现 | 核心可能原因剖析 | 系统性排查与解决策略 |
飞边/毛刺 | 沿分型线形成薄而多余的塑料片状物。 | 1. 力学不平衡： 合模力 < 模腔内熔体峰值压力。 | 诊断流程： |
熔接线不良 | 分型线处可见凹陷或颜色差异的线条，力学强度显著降低。 | 1. 熔体融合能不足： 两股熔体前锋相遇时温度过低、压力不足、或相遇角度不佳（接近180°），导致分子无法充分扩散缠结。 | 诊断流程： |
分型线明显/断差 | 分型线处存在肉眼可见的高度差（台阶）或明显痕迹。 | 1. 模具制造/对位误差： 动、定模分型面在加工或装配时存在高度方向的错位（Z向偏移）。 | 诊断流程： |
分型线处尺寸超差 | 位于分型线处的孔径、柱位或轮廓尺寸超出公差范围。 | 1. 模具对位不准（XY方向）： 动、定模芯在水平方向发生偏移，导致圆形特征变成椭圆形，或壁厚不均。 | 诊断流程： |
7.2 系统化问题解决方法：构建持续改进的组织能力
解决单一问题固然重要，但构建一个能预防问题复发、并持续积累组织智慧的系统更为关键。
根本原因分析（RCA）流程的深度实践
我们采用 “8D问题解决法” 的增强版，特别融入了对分型线问题的工程分析工具：
D1：组建跨职能团队：集合模具设计、工艺工程、材料科学、质量控制和现场操作人员，确保视角全面。
D2：问题描述与量化：使用 “IS/IS NOT”分析法，明确界定缺陷发生的具体位置（是哪一段分型线？）、时间（生产开始时还是稳定后？）、程度（尺寸、外观等级），并用数据（照片、测量报告、压力曲线）清晰描述。
D3：实施临时遏制措施：立即隔离可疑批次产品，调整工艺参数至“安全窗口”，必要时引入100%筛选，防止缺陷品流出。
D4：根本原因分析：这是核心环节，我们强制使用 “5个为什么”追问，并辅以 “鱼骨图（因果图）” 和 “故障树分析（FTA）” 等工具，穿透表象，直达技术根源和管理系统根源。例如，对于反复出现的飞边问题，不仅要问“为什么锁模力不足？”，更要追问“为什么锁模力设定标准不完善？”、“为什么新员工培训未包含此标准？”
D5：制定并验证永久性纠正措施：针对根本原因，制定可验证、可执行的技术方案（如修改模具设计、更新工艺规程）或管理方案（如修订标准作业程序SOP、增加巡检点）。
D6：实施并确认永久性措施：在生产环境中实施措施，并通过足够的生产批次和数据（如Cpk值提升）确认缺陷已彻底消除且无副作用。
D7：预防再发生：将更新的设计规范、工艺参数、检验标准、培训教材等标准化，并纳入相关文件体系（如DFM检查表、FMEA失效模式库）。这是将个人经验转化为组织资产的关键一步。
D8：团队认可与关闭：总结项目，认可团队贡献，并将完整的8D报告归档至知识管理系统。
结语：分型线——从物理界面到价值创造的范式跃迁
分型线，这条曾被视为注塑成型必然附赠的“工艺签名”，其本质认知正经历一场深刻的范式革命。它不再仅仅是模具分离的几何轨迹，而是凝聚了材料科学、精密工程、智能控制与设计美学的交叉界面，是产品内在品质与外在价值的集中表达。
在HordRT，我们已超越将分型线视为“约束”或“问题”的传统视角。我们视其为：
技术实力的诊断镜：一条分型线的状态，无声地诉说着模具的精度等级、工艺的稳定深度和材料的驯服程度。
质量承诺的宣言书：对分型线的极致追求，体现了我们对“微观世界决定宏观品质”这一工业真理的敬畏与践行。
创新价值的催化剂：通过主动设计与精准控制，我们将分型线从被动的“接受结果”转化为主动的“设计特征”，甚至将其打造为提升产品功能性、可靠性乃至品牌辨识度的关键要素。
在全球化制造竞争已进入“毫米工程”微距战的今天，对分型线等微观特征的掌控能力，已成为区分平庸制造与卓越工程、普通供应商与战略合作伙伴的核心标尺。这种能力，体现在从概念设计的前瞻仿真，到模具生命的全周期智能维护；从分子级的材料配伍，到毫秒级的工艺自适应调整的全链路体系中。
无论您构思的产品是服务于日常生活的消费精品，还是挑战极限的精密医疗器械或尖端电子部件，HordRT都具备与之匹配的系统化分型线解决方案。我们提供的不仅是一次性的成型服务，更是一套基于深度分析与前瞻技术的风险预防体系与质量赋能方案，确保您的产品在激烈的市场竞争中，凭借无可挑剔的细节与稳定可靠的性能，赢得终端用户的信赖与赞誉。
我们诚挚地邀请您，将最具挑战性的产品构想带给我们。让HordRT的技术团队成为您产品卓越之路上的延伸与伙伴。让我们共同深入探讨，如何将分型线这一传统的“细节挑战”，转化为您产品的显著质量优势与强大市场竞争力。
在塑料注塑的广袤世界里，真正的卓越从来不是宏大概述的堆砌，而是无数如分型线般精微之处的完美集合。于此，我们洞察本质，匠心雕琢，与您共同定义何为专业，何为极致。
