引言：连接技术的革命性突破——重新定义制造的边界
在当今这个追求极致性能与轻量化设计的制造时代，塑料焊接技术已悄然从辅助工艺跃升为驱动创新的核心技术。这项以热力学为基础、以分子融合为本质的精密工艺，正在从根本上重构工业制造的逻辑——它不仅解决了塑料部件连接的传统难题，更开启了产品设计自由度的全新维度。
从心脏起搏器微小的密封外壳到大型风电叶片的复合结构，从新能源汽车电池包的防爆防护到航空航天设备的轻量化组件，塑料焊接技术的应用已渗透到现代制造业的每一个关键领域。传统机械紧固带来的应力集中问题、化学粘接存在的耐候性局限，在塑料焊接技术面前都找到了终极解决方案——它通过分子链的相互渗透与缠结，在界面处实现了真正的“材料连续性”，创造出强度接近母材、密封达到极致的一体化结构。
更深层次地看，塑料焊接技术的突破性意义在于其实现了三个维度的跨越：从宏观连接迈向微观融合，从经验工艺升级为精密科学，从单一功能扩展到系统集成。这不仅是技术的进步，更是制造哲学的变革——当连接不再是设计的约束条件，工程师便获得了在产品性能、结构美学和制造效率之间寻求最优解的无限可能。在工业4.0与智能制造深度融合的今天，塑料焊接技术正以其独特的价值，推动着制造业向更高效、更精密、更可持续的方向发展。
第一章：塑料焊接的物理化学基础——从分子运动到宏观性能的精确控制
1.1 热塑性塑料的熔融特性：理解焊接的物理基础
塑料焊接的技术可行性，深植于热塑性聚合物独特的可逆热行为。与热固性塑料一经固化便形成永久三维网络结构不同，热塑性材料内部通过相对较弱的范德华力和链间缠结维系，这使得其在受热时能够实现从固态到粘流态的物理转变，并在冷却后恢复固态，且这一过程理论上可无限重复——这一特性构成了所有塑料焊接工艺的基石。
从材料科学的角度深入剖析，聚合物在加热过程中的状态转变并非简单的线性变化，而是经历三个特征鲜明的热力学阶段：
- 玻璃态：温度低于玻璃化转变温度（Tg）时，聚合物链段的运动被“冻结”，材料表现为坚硬且易碎的固体状态。
- 高弹态：温度介于Tg与粘流温度（Tf）之间时，链段获得运动能力，材料呈现类似橡胶的弹性行为，可发生较大可逆形变。
- 粘流态：温度超过Tf时，不仅链段，整个分子链亦可相对滑动，聚合物成为粘性流体。塑料焊接工艺的核心窗口期正位于此阶段。此时，施加适当压力，使两个熔融界面的分子链得以跨越界面相互扩散、渗透、缠结，冷却固化后即形成牢固的焊接接头。
1.2 焊接界面的分子扩散机制：微观层面构建宏观强度的科学
焊接接头的最终强度并非源于简单的“胶合”，而是建立在界面区域分子尺度的高度融合之上。当两个达到粘流态的塑料表面在压力下紧密接触时，一个复杂的微观动力学过程随即展开：
链段扩散：首先发生的是聚合物链段（较短的链段部分）跨越界面的随机热运动（布朗运动）。
分子链爬行：在更长的时间尺度上，整条分子链通过类似于“爬行”的蠕动机制（reptation）穿过界面，实现更深层次的缠结。
这一过程本质上遵循扩散定律，但其动力学远比气体或简单液体的扩散复杂。聚合物的扩散速率与分子量的高次方成反比，并强烈依赖于温度（遵循阿伦尼乌斯方程）和链的柔性。此外，施加的压力不仅促进了界面的紧密接触，也为分子链的移动和重新排列提供了额外的驱动力。
焊接质量的终极目标是实现 “扩散平衡” ，即焊接界面区域的分子缠结密度与材料本体（远离界面的部分）趋于一致。研究表明，要达到这一理想状态，必须协同控制三大关键工艺参数：
足够的热作用时间：为分子链的充分扩散和缠结提供必要的动力学条件。
恰当的接触压力：确保界面完全贴合并促进分子流动。
精确的热条件：温度需足够高（高于Tf）以提供必要的分子活动性，但又不能过高，以免引发聚合物降解。
1.3 结晶与非结晶材料的焊接差异：针对材料本性的工艺适配
根据固体内部大分子链的堆砌方式，塑料可分为非结晶（无定形）材料和结晶/半结晶材料，这两大类材料在焊接行为上存在根本性差异，必须采用不同的工艺策略。
非结晶材料（如聚碳酸酯PC、聚甲基丙烯酸甲酯PMMA、聚苯乙烯PS）：
- 熔融行为：没有明确的熔点，其软化是一个在较宽温度范围内逐渐发生的过程。从玻璃态到粘流态的转变相对平缓。
- 焊接影响：这种特性意味着其焊接工艺窗口较宽，对温度控制的苛刻程度相对较低，工艺稳定性较好。焊接质量主要取决于分子链的扩散程度。
结晶材料（如聚乙烯PE、聚丙烯PP）：
- 熔融行为：具有明显的熔点（Tm）。在Tm以下，材料内部存在规整排列的晶体区，材料保持固态且强度较高；一旦温度超过Tm，晶体结构瞬间瓦解，材料粘度急剧下降，直接进入粘流态。
- 焊接影响：这种“全有或全无”的相变特性要求极其精确的温度控制。温度不足则界面无法熔合，温度略高又可能导致材料过度流动或分解。其焊接过程对热输入量和冷却速率极为敏感。
半结晶材料（如聚酰胺PA/尼龙、聚对苯二甲酸丁二醇酯PBT）：
复杂行为：其结构同时包含结晶区和非结晶区，焊接行为最为复杂。焊接质量不仅取决于界面熔合，更受到再结晶过程的深刻影响。
焊接挑战与对策：焊接过程中的加热会使原有晶体熔化，而在随后的冷却固化阶段，界面区域会重新结晶。冷却速率成为关键：过快冷却可能形成不完善的小尺寸晶体或使非晶区比例过高，导致焊接区强度不足、脆性增加；而缓慢冷却有利于形成完善晶体，提高强度但可能增加收缩和内应力。因此，对半结晶材料的焊接，必须精心设计加热后的冷却方案，甚至通过后续热处理来优化界面区的微观结构。
第二章：主流塑料焊接技术深度解析——从原理到工业实践
2.1 热气焊接：传统工艺的现代革新
热气焊接作为一种历史悠久的连接技术，其核心原理是利用经精确加热的气体作为热源，将待连接的塑料表面软化至熔融状态，随后通过施加压力使其熔合，最终在冷却后形成牢固的焊接接头。随着自动化与数字化技术的融合，现代热气焊接已从一项依赖工匠经验的手艺，演进为高度可控的精密工艺。
技术原理与现代化演进
该工艺的热量传递主要通过对流换热完成，其有效性取决于气体温度、流速以及与被加热表面的接触时间。现代设备通过闭环温度控制系统与质量流量控制器，能够将气体温度稳定控制在设定值的±5°C以内，气流稳定性超过95%，从而确保了热输入的均匀性和重复性。
设备系统与工艺参数优化
一套完整的高性能热气焊接系统包括：
- 智能温控单元：采用PID或更先进的自适应算法。
- 高精度热风枪：配备陶瓷或金属加热芯，响应速度快。
- 专用焊嘴与压轮系统：针对不同接头形式（如V型、搭接、卷边）进行优化设计，确保压力分布均匀。
关键工艺参数的协同优化至关重要：
- 气体温度：设定值通常为材料熔点以上20-100°C，需综合考虑材料热稳定性与焊接效率。
- 焊接速度：与热输入量直接相关，需匹配材料的热扩散率，通常为0.05-1.0 m/min。
- 压力参数：范围在0.02-0.3 MPa，需足以排除界面气泡并促进分子扩散，同时避免熔体被过度挤出。
材料适应性与技术边界
热气焊接对聚氯乙烯、聚乙烯、聚丙烯等常见热塑性塑料表现出优异的适应性，在化工管道、大型储罐、环保设备及户外建筑结构的制造与维修领域应用成熟。然而，其技术局限性也较为明确：热影响区较宽（通常3-8mm），可能导致薄壁部件变形；焊缝外观和强度对操作者技能依赖性较高；不适用于超高速自动化生产场景。当前的技术发展正致力于通过机器人集成和实时视觉监测来克服这些局限。
2.2 旋转焊接：面向大批量生产的高效摩擦焊接
旋转焊接（又称摩擦焊接）是一种通过机械摩擦生热实现熔接的固态焊接工艺。其最大优势在于能量直接产生于待连接的界面，热效率极高，且整个过程无需额外热源，非常清洁。
摩擦热产生机理与精密控制
根据经典摩擦学，界面生热率 Q=μ*F*v，其中 μ 为摩擦系数，F 为轴向压力，v 为相对线速度。现代设备通过对这三个核心变量的独立高精度控制（压力控制精度可达±0.2%，转速控制精度±0.5%），实现了焊接能量的精确投放。先进的系统还能根据初始摩擦扭矩自动优化参数，确保不同批次材料的一致性。
自动化设备与过程监控
伺服驱动的高速旋转焊接机已成为主流，其具备：
- 多阶段压力曲线控制：可实现初始压实、摩擦生热、顶锻保压等多个阶段的压力精确编程。
- 嵌入式过程监控：实时采集并分析转速、扭矩、位移和温度（可选）曲线。典型的合格焊缝在“位移-时间”曲线上会呈现清晰的拐点，指示材料已达到充分熔融状态。
- 闭环质量判定：系统可根据预设的工艺窗口（如熔融位移量、最大扭矩值）自动判断每一个焊件的合格与否，实现100%在线质量检测。
行业应用与性能表现
在汽车工业，旋转焊接被用于制造具有卓越密封性和爆破强度的燃油管路快插接头、进气歧管、膨胀水箱等，其接头强度通常能达到母材强度的85%-100%。在医疗器械与包装领域，该技术因其无挥发物产生、焊缝洁净的特点，被广泛用于输液袋端口、过滤器壳体、无菌包装等对完整性和生物相容性要求极高的产品。

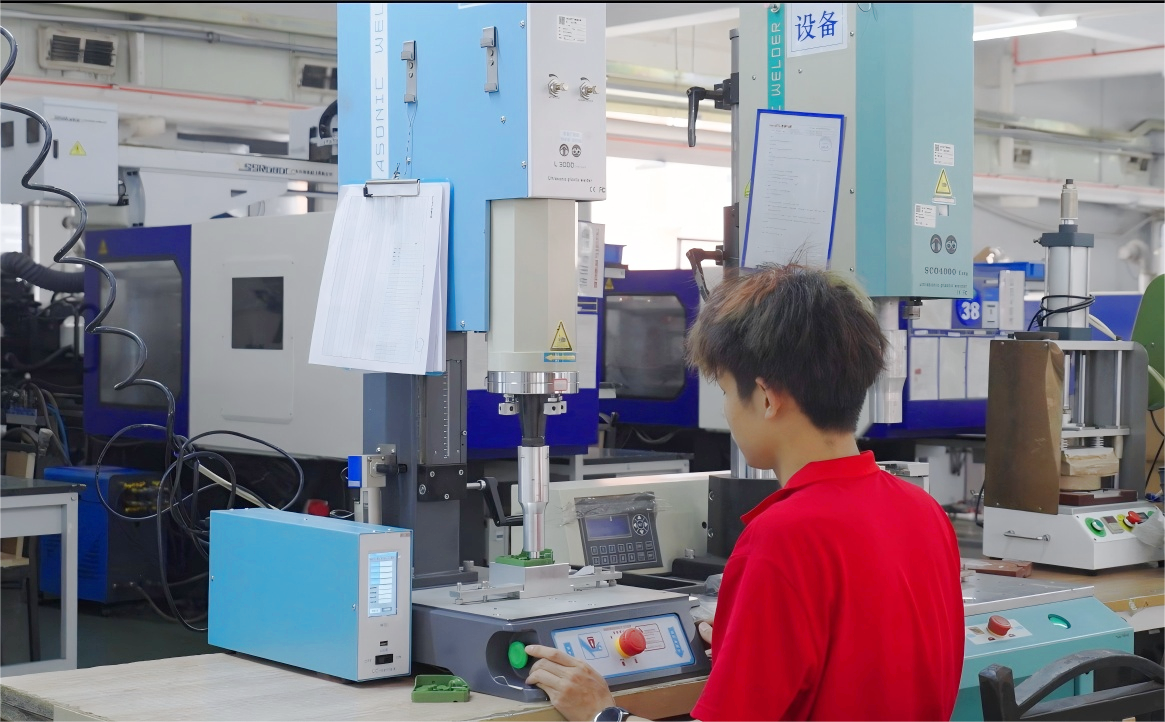

2.3 超声波焊接：高效率的精密组装技术
超声波焊接利用高频（通常15kHz, 20kHz或35kHz）的机械振动，在塑料部件结合面产生分子间摩擦和内摩擦，从而在局部瞬间产生热量实现熔合。这是一种极其快速（通常0.1-1秒）且能量高度集中的焊接方法。
能量转换与接头设计
系统的核心是焊头，它必须经过精确的模态分析和动平衡设计，以确保将换能器产生的纵向振动以特定的振幅传递至工件。为集中能量、缩短焊接时间并提高强度一致性，通常在其中一个零件的焊接面上设计微小的三角形凸起——能量导向器。此结构在压力下首先接触并熔化，熔融物随后填充整个焊接区域。
先进的过程控制与质量保证
现代超声波焊接机的智能化体现在：
- 振幅、功率与位置的实时闭环控制：确保每次焊接的能量输入一致。
- 基于人工智能的工艺窗口监控：系统学习合格产品的焊接曲线特征（如功率曲线峰值、下降斜率、焊接时间），并实时比对，对异常曲线进行报警或剔除。
- 换能器频率自动追频技术：补偿因焊头发热或负载变化引起的系统共振频率漂移，保证能量输出稳定。
核心应用领域
此技术因其快速、洁净、易于自动化的特点，成为消费电子（如手机外壳、蓝牙耳机）、汽车电子（传感器、控制器外壳）、以及一次性医疗耗材（吸液管、血液过滤器、检测杯）等领域精密塑料部件组装的首选。尤其适用于含有精密电子元器件的部件，因为其热影响区极小（通常<1mm）。
2.4 红外焊接：非接触式热辐射精密焊接
红外焊接通过发射特定波长的电磁辐射，使塑料表层分子吸收光能而产生热量，实现非接触式的熔融连接。这种方法避免了工具与工件的接触污染和机械应力，特别适合高外观要求或含精密内置部件的产品。
辐射传热与温度场管理
根据材料的光学特性（吸收光谱）选择匹配的红外光源（如短波、中波或碳纤维加热器）是关键。采用有限元热模拟可以在设计阶段预测和优化焊接区域的温度分布，避免过热或加热不均。对于复杂三维曲面，分区独立控温系统可以确保整个焊接面同步达到熔融温度。
技术优势与特定应用
红外焊接的核心优势在于：
- 非接触过程：无工具磨损，无污染，保护工件表面光洁度。
- 加热均匀可控：特别适合大面积平面或复杂曲面的焊接。
- 局部选择性加热：可通过掩模或聚焦技术，仅加热需要焊接的区域，保护周边热敏感部件（如电子元件、密封圈）。
因此，它在以下领域具有不可替代性：
- 光学与装饰性部件：如汽车灯罩、仪表盘透镜、高光装饰条的焊接，可完美保持表面质量。
- 含有内置元件的复杂部件：例如焊接带有电路板、传感器或电池的电子设备外壳。
- 纤维增强复合材料：非接触加热可避免对增强纤维结构的机械破坏。
第三章：焊接质量评价体系——从宏观力学到微观结构的系统化验证
3.1 力学性能测试标准：量化连接可靠性的科学标尺
焊接接头的力学性能是其能否满足功能需求的根本依据。一套系统、标准化的测试体系，是客观评价和比较不同焊接工艺优劣的基础。
静态强度评估：拉伸与剪切测试
拉伸测试：遵循ISO 527或ASTM D638标准，是评估焊接接头最基本的测试方法。通过测试，可以获得接头的极限拉伸强度、屈服强度、断裂伸长率和弹性模量等关键数据。理想情况下，一个完美的焊接接头，其拉伸断裂应发生在母材区域，而非焊缝本身，这表明焊缝强度已等于或超过母材。
剪切测试：依据ISO 4587（塑料-粘合剂-拉伸搭接剪切强度的测定）或类似标准进行。这对于评估实际应用中更为常见的搭接接头至关重要。剪切强度能更真实地反映接头在承受平行于界面方向的载荷时的性能，是评价密封结构和承受剥离应力部件的关键指标。
动态与冲击性能：模拟真实工况的严峻考验
疲劳测试：许多焊接部件（如汽车零部件、运动器材）需要在循环载荷下长期工作。通过进行10^6次或更多循环的疲劳测试，可以绘制出接头的S-N曲线（应力-寿命曲线），确定其在交变应力下的耐久极限。这是预测产品使用寿命、确保长期可靠性的核心依据。
冲击测试：采用悬臂梁（Izod） 或简支梁（Charpy） 冲击试验，评估接头在高速冲击载荷下的能量吸收能力和韧性。脆性断裂是焊接接头的常见失效模式，冲击测试能有效揭示材料在焊接后是否变脆，对安全关键部件尤为重要。
环境耐受性测试：极端条件下的性能验证
环境应力开裂测试：对于可能接触化学品、油脂或在户外恶劣环境下使用的产品，ESC测试必不可少。通常将施加了恒定应力的焊接试样浸入特定化学介质（如洗涤剂、燃油、酒精）中，监测其出现裂纹或完全失效的时间。这项测试能揭示焊接过程是否诱发了材料对化学介质的敏感性，是医疗、汽车和化工行业的关键质量关卡。
3.2 微观结构分析技术：洞察焊缝本质的“显微镜”
宏观力学性能由微观结构决定。通过先进的表征技术剖析焊接界面的微观世界，是理解性能成因、优化工艺参数的必由之路。
金相显微分析：界面形态的直观呈现
通过精密的取样、镶嵌、研磨、抛光和化学/热蚀刻，制备出能够清晰显示焊接横截面的金相试样。在光学显微镜或数字体视镜下，可以精确测量：
- 熔深与熔宽：反映热输入是否充足，界面是否完全熔合。
- 热影响区宽度：评估焊接过程对母材微观组织的影响范围。
- 晶体形态与取向：对于半结晶材料，观察焊缝中心、热影响区及母材的晶粒尺寸和形态变化，直接关联到力学性能的各向异性。
扫描电子显微镜分析：纳米尺度的深度解析
SEM提供远超光学显微镜的分辨率和景深，是分析断口形貌和微观缺陷的利器。
- 断口分析：观察拉伸或冲击测试后断裂面的形貌，可以准确判断失效模式是韧性断裂（伴随韧窝）、脆性断裂（平整解理面）还是界面剥离，从而追溯工艺问题根源。
- 成分分析：结合能谱仪，可以分析添加剂（如玻璃纤维、阻燃剂、颜料）在焊接界面处的分布是否均匀，是否存在偏聚或匮乏，这些都可能成为性能的薄弱环节。
热分析技术：揭示材料的热历史与相变
差示扫描量热法：DSC是研究焊接对材料热性能影响的强大工具。通过对比焊接区与母材的DSC曲线，可以定量分析：
- 结晶度变化：焊接导致的冷却差异会使结晶度下降，通常降低5%-20%，直接影响强度和耐化学性。
- 玻璃化转变温度偏移：可能表明焊接过程中发生了降解或交联。
- 熔融行为：熔融峰的形状和温度可以反映晶体完善度的变化。
3.3 无损检测方法：在线监控与全数检验的保障
对于批量生产或关键安全部件，破坏性测试无法满足全数检验的需求。无损检测技术提供了一种在不破坏工件的前提下，评估内部质量和一致性的有效手段。
超声波检测：内部缺陷的“B超”
利用高频超声波在材料中传播遇到缺陷（如未熔合、气孔、夹杂）时会发生反射、折射和能量衰减的原理进行检测。
- 相控阵超声：通过电子控制阵列探头中各晶片的激发时序，实现声束的偏转和聚焦，可以对复杂形状的焊缝进行全覆盖、高灵敏度的扫描，生成直观的C扫描图像。
- 衍射时差法：利用缺陷端部的衍射波进行检测和定量，对垂直方向的面积型缺陷（如未熔合）检出率极高，且能精确测量缺陷高度。
热成像检测：基于热传导特性的表面下探测
向工件表面施加一个瞬态或周期性的热激励（如闪光灯脉冲、调制加热），并用红外热像仪记录其表面温度场的弛豫过程。
- 脉冲热成像：适用于检测近表面的分层、脱粘等缺陷。
- 锁相热成像：对较深层的缺陷更敏感，并能有效抑制表面发射率不均的干扰。该技术特别适合检测大面积复合材料焊接件或多层结构中的粘接不良。
激光剪切干涉与数字图像相关：全场应变与微变形测量
激光剪切干涉：这是一种全场、非接触的光学测量技术，灵敏度可达纳米级。它能够检测由残余应力、微裂纹或弱连接引起的微米级面外变形，是评估航空航天等高价值部件焊接质量的终极工具之一。
数字图像相关：在试样表面制作散斑，通过对比加载前后表面的数字图像，可以计算出全场的位移和应变分布。DIC技术能直观展示焊接接头在受力时的应变集中区域，精准定位设计或工艺薄弱点。
第四章：材料科学的挑战与突破
4.1 工程塑料的焊接适配性：驾驭高性能材料的连接艺术
随着工业应用向高温、高强、耐腐蚀等极端环境拓展，PEEK（聚醚醚酮）、PEI（聚醚酰亚胺）、PPS（聚苯硫醚）等高性能工程塑料的应用日益广泛。然而，这些材料极高的熔融温度（如PEEK的Tm约为343°C）和熔体粘度，给传统焊接工艺带来了严峻挑战。直接施加热能往往导致表面降解或能量不足无法充分熔合。
创新工艺策略：梯度加热与精密能量控制
针对此挑战，业界开发了多级梯度加热与红外辅助焊接等创新工艺。其核心在于采用两步法能量管理策略：
- 整体预热阶段：利用烘箱或红外辐射，将整个部件均匀预热至材料玻璃化转变温度附近（例如PEEK的Tg约为143°C）。此步骤旨在降低材料的整体刚性和后续焊接所需的热输入，避免热冲击。
- 局部熔融焊接阶段：在预热基础上，通过高能量密度的激光、聚焦红外或精确控温的热工具，对焊接界面进行快速、局部的二次加热，使其瞬间达到熔融温度窗口。此过程需精确控制，采用短波长红外加热器（如激光） 能实现更局部的能量沉积，减少热影响区。
纤维增强复合材料的界面微结构工程
对于玻璃纤维或碳纤维增强的热塑性复合材料（如PA66-GF、PPS-CF），焊接不仅是基体塑料的熔合，更是纤维在界面区的重新分布与机械互锁。传统焊接易导致纤维在界面处平行排列，形成弱结合层。
优化策略：通过控制焊接压力和熔体流动，可以促使部分纤维在界面处垂直或倾斜穿插，形成三维机械互锁网络。这要求熔体粘度、压力施加时机与冷却速率的高度协同。例如，在超声波焊接中，通过设计特殊的能量导向器几何形状和优化振动参数，可以驱动熔体裹挟纤维实现更好的界面穿插。
异种材料焊接：从物理互锁到化学键合
焊接不同种类的塑料（如ABS与PC，或PP与PA）面临的根本挑战是热力学不相容性，导致界面分子链无法有效缠结。
增容剂技术突破：解决方案是在焊接界面引入反应性增容剂。例如，在焊接聚烯烃（如PP）与极性工程塑料（如PA）时，可在界面加入含有马来酸酐官能团的接枝聚合物（如PP-g-MAH）。在焊接热的作用下，这些增容剂分子能够同时与两种不相容的聚合物链发生化学反应（如酸酐与胺基反应），在界面处形成共价键桥接，从而将简单的物理缠结升级为强力的化学键合，使异种材料焊接强度提升50%以上。
4.2 添加剂对焊接性能的复杂影响：配方与工艺的协同优化
塑料配方中的各类添加剂，在改善基材性能的同时，也深刻改变着其焊接行为。理解和驾驭这些影响，是实现高质量焊接的关键。
增强与填充剂：强度与可焊性的权衡
滑石粉、碳酸钙等矿物填料，以及玻璃纤维等增强材料，在提高塑料刚性、耐热性和尺寸稳定性的同时，通常会割裂聚合物基体的连续性，阻碍分子链在焊接界面处的扩散与缠结，导致焊接强度下降。
优化路径：
- 界面改性：对填料进行表面处理（如硅烷偶联剂处理），改善其与聚合物基体的界面粘结，减少因填料存在而造成的应力集中点。
- 尺寸与形态控制：使用更细的填料粒径和合适的纵横比，可以减少对分子链运动的阻碍。纳米填料（如纳米粘土、碳纳米管）因其巨大的比表面积和潜在的增强效应，在特定条件下，若能实现良好分散，甚至可能通过限制聚合物链松弛、增加摩擦生热而提高某些焊接工艺（如超声波焊接）的效率。
- 工艺适配：对于高填充材料，通常需要更高的焊接能量（温度、压力、时间）以确保基体材料的充分熔合。
阻燃剂：安全性与工艺性的平衡
阻燃剂是影响焊接工艺安全与质量的重要因素。
- 卤系阻燃剂：在焊接高温下易分解释放腐蚀性卤化氢气体，不仅损害设备、危害健康，还可能削弱焊接界面。必须严格控制焊接温度在分解温度之下，并配备强力排风系统。
- 无卤阻燃体系：以磷系、氮系、金属氢氧化物（如氢氧化铝、氢氧化镁）为代表。虽然热稳定性通常更好，但大量添加会显著提高熔体粘度、降低流动性，并可能因吸热分解影响局部温度场。这要求在焊接时可能需要更高的热输入和更长的熔合时间。金属氢氧化物分解产生的水蒸气还可能造成焊接气孔。
着色剂与功能助剂：光学与热学特性的隐形调控
颜料和染料绝非仅改变颜色，它们会显著改变塑料对光的吸收特性。
对红外/激光焊接的影响：炭黑等颜料能高效吸收红外辐射，导致材料表面快速过热甚至碳化，而内部却未充分熔融。钛白粉（二氧化钛）对近红外光有高反射率，会影响加热效率。因此，必须针对每种颜色配方，重新标定红外焊接的最佳功率、时间和焦距。透明或白色材料可能需要添加对焊接激光波长有特异吸收的吸收剂。
对超声波焊接的影响：某些颜料或添加剂会影响材料的摩擦系数和机械损耗因子，进而改变超声波焊接的能量吸收和生热效率。含有硅油等润滑剂的配方会显著降低超声波焊接的可靠性。
第五章：行业应用前沿——塑料焊接技术赋能高端制造创新
塑料焊接技术正以其独特的精密性、可靠性和材料适应性，成为驱动多个高端制造领域产品创新与性能突破的关键赋能技术。
5.1 新能源汽车领域：安全、续航与轻量化的连接基石
在电动汽车革命中，塑料焊接技术从辅助工艺升级为确保车辆安全、性能与能效的核心制造环节。
电池系统的高安全密封焊接：
动力电池包作为电动汽车的“心脏”，其封装要求极为苛刻：必须达到 IP67/IP68级甚至更高的防尘防水密封等级，以应对各种恶劣环境；必须具备卓越的阻燃与热失控管理能力；同时还需满足轻量化需求。为此，业界采用 “多材料、多工艺复合焊接策略” 。例如：
- 上盖与下壳体的密封：常采用激光透射焊接或红外焊接，实现PPA、PBT等工程塑料壳体与内部密封圈或金属嵌件间的高速、无颗粒、高气密性连接，热影响区极小，避免损伤内部电芯。
- 防爆阀与电气接口的集成：使用超声波焊接，在瞬间完成具有精密透气膜或导电组件的微型塑料部件的密封与固定，确保安全泄压和信号稳定。
- 模组与热管理组件的连接：运用热板焊接或振动摩擦焊接，可靠连接大型、复杂的冷却流道板与电池模组框架，确保冷却液零泄漏。
轻量化结构件一体化焊接：
为提升续航里程，汽车正大量采用以长玻纤增强塑料为代表的高性能复合材料替代金属。焊接技术能够将这些材料制成的不同厚度、不同形状的部件（如前端模块、车门内板、座椅骨架）焊接成集成度极高的单一部件，消除机械紧固件的重量与应力集中，实现拓扑优化后的最佳刚度-重量比。电磁焊接和红外焊接因其非接触、可焊接连续纤维增强热塑性复材的特性，在此领域展现出巨大潜力。
5.2 医疗器械创新：精密、洁净与生物相容性的守护者
在医疗健康领域，塑料焊接直接关系到患者的生命安全与治疗效果，其要求已臻于极致。
微流体芯片与诊断设备的亚毫米级焊接：
即时诊断、基因测序等设备的核心是内部通道宽度仅数十至数百微米的塑料微流控芯片。焊接必须实现：
- 纳米级密封：确保微小流道在高压流体冲刷下绝不泄漏、不扩散。
- 零污染：焊接过程不产生任何可能干扰生化反应的颗粒或化学物质。
- 光学透明：对于需要光学检测的区域，焊接界面必须保持高度透明、无畸变。
激光焊接（尤其是准同步激光焊接）和超精密热板焊接是该领域的首选，它们能实现局部、精准的能量输入，在几乎不影响周边区域的情况下完成完美密封。
可植入与介入式医疗器械的低温可靠封装：
心脏起搏器、神经刺激器、药物泵等可植入设备，其封装需要将精密电子线路、传感器、电池与生物相容性外壳永久密封，且必须保证内部元件在焊接过程中不受热损伤。
- 低温工艺开发：采用低温热压焊接、特定波长的红外焊接，或结合共晶焊料的工艺，将封装温度严格控制在电子元件和活性药物成分的耐受极限以下。
- 长期可靠性：封装接头必须能承受人体内复杂的化学环境、持续的生理应力以及数十年的服役寿命。工艺验证需模拟加速老化条件，确保万无一失。
5.3 消费电子进步：极致体验与微型化的幕后功臣
消费电子产品的迭代对内部组件的集成度、可靠性和声光电性能提出了前所未有的要求，塑料焊接在其中扮演了决定性角色。
柔性显示与可穿戴设备的精密封装：
折叠屏手机、柔性OLED显示模组以及AR/VR眼镜，其封装需要在极薄的柔性聚合物基底（如PI、PET）上，实现对显示层、触控层和防护层的可靠密封，以抵御水汽、氧气侵入，同时承受数十万次的弯折。
- 挑战：传统高温焊接会损伤柔性基底和精密膜层；压力控制不当会导致牛顿环或显示不均。
- 解决方案：低温等离子体辅助焊接、选择性激光焊接以及各向异性导电胶膜热压焊接成为关键技术，它们能在局部产生精确的热量，实现微观尺度下的可靠连接，且不影响整体柔韧性。
微型声学组件的声学性能保全焊接：
真无线耳机、智能手机中的微型扬声器和麦克风，其音质直接取决于内部振膜、磁路与外壳构成的声腔的精密性与密封性。焊接必须：
- 实现高气密性：防止声短路，保证低频响应。
- 避免引入额外质量或刚度：以免改变振膜的固有频率，影响音色。
- 过程洁净无残留：防止任何微粒掉入磁间隙。
结语：深耕连接技术，共塑制造未来
塑料焊接技术正从一项关键的连接工艺，演进为驱动高端制造创新的核心引擎。面对新材料、智能化与可持续发展的时代浪潮，这项技术正向着前所未有的精密化、智能化和绿色化方向疾驰。
前瞻未来，技术突破已现端倪：
微观连接进入纳米纪元：焊接精度将突破微米级，赋能下一代微流控芯片、柔性电子及植入式医疗设备的革命性制造。
AI与数字孪生深度融合：自学习、自适应、可预测的智能焊接系统将成为标配，实现工艺参数全球优化与知识云端共享，大幅提升生产稳定性与效率。
绿色焊接技术体系成型：面向生物基、可降解及高性能回收塑料的专用焊接解决方案将日趋成熟，成为循环经济的关键技术支撑。
HordRT：以深厚经验，赋能产业升级
凭借在塑料焊接领域多年的深耕与跨行业项目积累，HordRT已构建起从材料科学、工艺开发到批量生产与质量溯源的完整技术服务体系。我们不仅提供先进的焊接工艺与自动化解决方案，更依托丰富的航空航天、新能源汽车、高端医疗器械等领域的成功焊接经验，为客户提供兼具前瞻性与可靠性的制造支持。
塑料焊接，这一在分子尺度上构筑牢固连接的技艺，正在重新定义产品设计的边界与制造的可能性。HordRT愿以专业与经验，与合作伙伴共同探索连接技术的极限，赋能创新，塑造未来。
