压铸是一种广泛应用于制造复杂金属零部件的高效生产工艺，以其出色的尺寸精度、良好的表面质量和高生产效率而著称。自19世纪中叶首次应用于印刷行业以来，压铸技术经历了百余年的发展，如今已成为汽车、航空航天、电子通信、家用电器、医疗器械等众多领域不可或缺的制造手段。随着计算机技术和数值模拟方法的不断进步，压铸领域的设计与仿真技术也在持续演进，使制造商能够在实际生产前优化工艺参数、预测潜在缺陷并提升产品质量。传统的“试错法”依赖经验丰富的工程师反复修模、试模，周期长、成本高，而现代仿真技术则提供了一种科学、高效、可视化的解决方案。
中山厚德快速模具有限公司长期专注于注塑成型、快速模具制造及数控加工等核心工艺，同时在压铸模具设计与制造领域也积累了丰富的实践经验。公司拥有先进的加工设备和专业的技术团队，能够为客户提供从产品设计优化、模具开发到批量生产的全流程技术支持。无论是铝合金、锌合金还是镁合金压铸件，厚德模具均可根据客户需求提供高精度、长寿命的模具解决方案。欢迎随时咨询，共同探讨最适合您项目的压铸工艺与模具设计方案。
本文将系统阐述压铸工艺的基本原理、设计关键要素、主流仿真技术及其应用价值，旨在为从事压铸行业的工程技术人员、产品设计师及生产管理人员提供全面、实用的技术参考。
一、理解压铸工艺

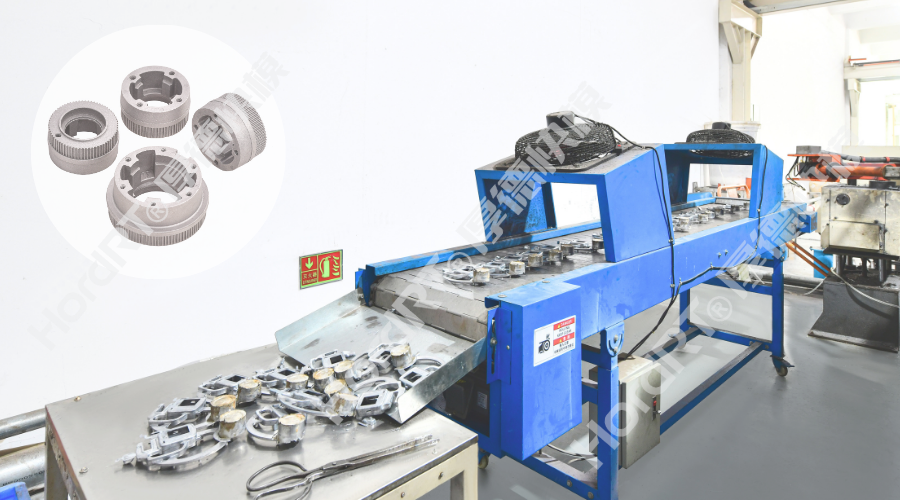

在深入探讨设计与仿真技术之前，有必要先了解压铸工艺的基本流程和技术特点。压铸是将熔融金属在高压作用下快速注入精密模具型腔的过程。金属液在模具内迅速凝固后，模具打开，零件被顶出，即可进入后续工序或直接使用。与传统铸造方法（如砂型铸造、重力铸造）相比，压铸具有以下显著优势：一是生产效率极高，可在大批量生产中实现极短的循环时间；二是尺寸精度高，通常可达IT6–IT8级，无需或仅需少量后续机械加工；三是表面光洁度好，可直接获得光滑的零件表面；四是能够生产形状复杂、壁厚不均、带有细部特征（如螺纹、文字、薄壁筋条）的零件。
压铸工艺主要分为热室压铸和冷室压铸两种类型。热室压铸适用于锌、镁等低熔点合金，其压射室浸没在熔融金属中，生产效率更高；冷室压铸适用于铝、镁（高纯度）、铜等高熔点合金，熔融金属由外部浇注系统注入压射室，模具和压射系统承受更高的压力和温度。常见的压铸金属包括铝合金（如A380、ADC12）、锌合金（如Zamak 3、Zamak 5）、镁合金（如AZ91D）和铜合金等，其中铝合金压铸件在汽车工业中应用最为广泛。
压铸工艺的核心参数包括注射速度（通常为0.5–5m/s，最高可达10m/s）、注射压力（20–100MPa）、金属液温度（铝合金约为620–680°C，锌合金约为380–420°C）以及模具温度（通常控制在150–250°C之间）。这些参数的合理匹配是获得高质量压铸件的前提，而仿真技术正是帮助工程师优化这些参数的有力工具。
二、设计在压铸中的重要性
压铸工艺的成败在很大程度上取决于模具和零件的设计质量。一个设计合理的压铸模具不仅能够确保高效稳定地生产出合格零件，还能有效减少缺陷、延长模具使用寿命并降低综合成本。据统计，压铸生产中80%以上的质量问题源于设计阶段的不合理因素。因此，在开模之前进行充分的设计优化，是压铸项目成功的关键。以下是压铸设计中需要重点考虑的五个关键要素：
- 壁厚设计
保持均匀的壁厚是压铸设计的首要原则。壁厚均匀有助于金属液同步冷却，从而减少因收缩不一致导致的内应力、缩孔和翘曲变形。当壁厚发生突变时，厚壁区域冷却较慢，会在凝固后期形成缩孔；同时，不同区域的收缩差异会产生内应力，导致零件在使用过程中变形甚至开裂。
较薄的壁厚冷却速度快，可缩短成型周期并提高生产效率，但过薄会增加充填阻力和缺陷风险——金属液在进入薄壁区域时温度下降过快，可能产生冷隔或充填不足。较厚的壁厚虽然易于充填，但冷却慢、周期长，且易产生内部缩孔，同时增加零件重量和材料成本。最佳壁厚取决于零件材料、几何形状和尺寸大小。根据行业经验，不同材料的推荐壁厚如下：铝合金压铸件为1.5–4.0mm，锌合金压铸件为0.8–3.0mm，镁合金压铸件为1.0–3.5mm。对于大型结构件，局部壁厚可适当增加，但应设计平滑的过渡斜面（斜度不小于30°）以避免应力集中。
- 拔模角度
拔模角度是指模具型腔壁上的微小斜度，其作用是便于零件从模具中顺利脱出。拔模角度不足会导致零件粘模、顶出困难或表面拉伤，严重时可能损坏模具或零件；而拔模角度过大则可能影响零件的尺寸精度和功能配合，特别是在配合面、定位面等关键部位。
拔模角度的大小取决于多个因素：壁厚越大，拔模角度应越大；表面光洁度要求越高，拔模角度可适当减小；脱模方向上的特征高度越大，拔模角度也应相应增加。一般建议拔模角度为1°–3°。对于外观面或非配合面，可取1°–1.5°；对于深腔（深度超过30mm）或高筋特征，应适当加大拔模角度至2°–3°；对于内部有咬合倾向的结构，拔模角度可能需要达到3°–5°。在设计阶段，应确保所有垂直于分型面的壁面都具有足够的拔模角度，并在图纸上明确标注。
- 浇注系统设计
浇注系统是引导熔融金属从压射室进入模具型腔的通道，通常包括直浇道、横浇道和内浇口。浇注系统设计的合理性直接影响金属液的充填模式、温度分布和缺陷形成。一个优秀的浇注系统应满足以下要求：确保金属液平稳、均匀地填充型腔，避免湍流和卷气；减少冷隔、流痕等充填缺陷；使金属液优先填充型腔的深腔、薄壁等难以充填的区域；便于后续去除浇道废料。
内浇口的位置、形状和截面积对充填模式影响最为显著。内浇口应设置在零件的厚壁区域，使金属液从厚壁流向薄壁，避免在薄壁处过早凝固导致充填不足。内浇口的速度通常控制在30–60m/s之间（铝合金），速度过低会导致充填无力，速度过高则加剧湍流和模具冲蚀。内浇口的截面积应根据零件的体积、壁厚和注射速度计算确定。此外，浇注系统的设计还应考虑热平衡，避免局部过热导致模具热疲劳。
- 圆角与加强筋
在零件的棱边和内角处添加圆角，是压铸设计中的基本要求。圆角可以显著降低应力集中，提高零件的力学性能和抗疲劳寿命。研究表明，内角半径从0增加到壁厚的25%，应力集中系数可降低50%以上。同时，圆角还能改善金属液的流动行为——尖锐的内角会阻碍金属液流动，形成湍流和涡流，而圆角则使流动更加顺畅。设计建议：内角圆角半径至少为相邻壁厚的1/3，且不小于0.5mm。
加强筋则用于增加薄壁区域的刚度和强度，同时有助于金属液的流动导向。加强筋的厚度应不超过相邻壁厚的60%，以避免在筋的根部形成缩孔。加强筋的高度不宜超过其厚度的5倍，过高会导致充填困难和模具磨损。加强筋的顶部应设置圆角或倒角，以减少应力集中。合理的加强筋布局不仅可以提高零件的力学性能，还能改善充填模式，引导金属液流向难以填充的区域。
- 排气与溢流槽
排气通道用于在金属液充填过程中让型腔内的空气和气体及时逸出，防止气孔、憋气等缺陷。在压铸过程中，高速充填的金属液会将型腔内的空气压缩，如果气体无法及时排出，会形成高压气穴，导致气孔、充填不足甚至喷溅。排气槽通常设置在分型面上，位于充填末端或金属液最后汇合的区域。排气槽的深度应控制在0.05–0.15mm之间，过深会导致金属液溢出（飞边），过浅则排气效果不足。
溢流槽则用于收集最先进入型腔的、温度较低或含有杂质的金属液，确保型腔主体获得洁净、温度均匀的金属液。溢流槽还可以作为充填末端的缓冲区，吸收金属液的动能，减少湍流和卷气。溢流槽的体积通常为零件体积的10%–30%，其位置和形状需要根据模流分析结果确定。合理的排气和溢流设计对于生产高致密度、无气孔的压铸件至关重要，尤其对于有气密性要求的零件（如发动机缸体、变速器壳体）更是必不可少。
三、压铸中的仿真技术
随着计算机性能的提升和数值算法的成熟，仿真技术已成为压铸行业不可或缺的工具。通过仿真，工程师可以在虚拟环境中模拟整个压铸过程，提前预测潜在问题，并在实际开模前优化设计和工艺参数。这彻底改变了传统“开模—试模—修模”的反复循环模式，大幅缩短了开发周期、降低了制造成本。以下是压铸领域最常用的五种仿真技术：
- 模流分析
模流分析是压铸仿真中最核心的技术，用于模拟熔融金属在模具型腔中的流动行为。其理论基础是流体力学和传热学，通过数值求解纳维-斯托克斯方程和能量方程，计算金属液在充填过程中的速度场、压力场和温度场。模流分析可以直观地显示金属液的充填顺序、速度分布和压力变化，帮助工程师识别以下常见充填缺陷：
卷气：当金属液以湍流状态充填时，会将气体卷入金属液内部，凝固后形成气孔。模流分析可以显示湍流区域和气体被困位置。
冷隔：两股或多股金属液在充填末端汇合时，如果前沿温度过低，无法完全熔合，会形成冷隔。模流分析可以显示金属液前沿的温度分布。
流痕：金属液在充填过程中因冷却速度不均而产生的表面纹路。模流分析可以显示充填模式和温度梯度。
通过调整注射速度、注射压力、金属液温度等参数，工程师可以优化浇注系统设计，实现平稳、均匀的充填。模流分析软件如MAGMA、FLOW-3D、ProCAST等已在压铸行业得到广泛应用。
- 热分析
热分析用于模拟压铸过程中的热量传递和温度分布，包括金属液的冷却凝固、模具的热循环以及冷却系统的工作效果。压铸是一个周期性热过程，每生产一个零件，模具表面都会经历一次“升温（金属液充填）—降温（冷却凝固）—脱模”的热循环。长期的热循环会导致模具热疲劳，产生龟裂，影响模具寿命。
通过热分析，可以预测以下关键信息：零件各部位的凝固顺序和凝固时间；容易产生缩孔、热裂的热点区域（最后凝固的区域）；模具表面的温度分布和热循环幅度；冷却水道的工作效果和优化方向。
合理的热管理不仅有助于提高零件质量（减少缩孔、热裂），还能缩短成型周期（优化冷却时间），延长模具寿命（减少热疲劳）。热分析结果可用于优化冷却水道的布局、直径和流量，使模具温度分布更加均匀。
- 结构分析
结构分析用于评估压铸件在不同载荷条件下的力学行为，包括静载荷、冲击载荷和循环疲劳载荷。压铸件在服役过程中可能承受复杂的受力状态，如拉伸、压缩、弯曲、扭转及组合应力。如果零件的强度不足，可能导致变形、开裂甚至失效，造成安全隐患。
通过有限元分析（FEA），工程师可以计算零件的应力分布、变形量和安全系数，从而识别应力集中区域。基于分析结果，可以对壁厚、加强筋布局、圆角尺寸等设计参数进行优化，确保零件在服役条件下具有足够的强度和刚度。结构分析还可用于评估压铸件在装配过程中的受力情况（如螺栓预紧力、过盈配合压力），避免装配损伤。
- 缺陷预测
基于模流分析和热分析的结果，现代仿真软件能够预测多种常见压铸缺陷。缺陷预测不是简单地“告诉”工程师缺陷存在，而是通过模拟物理过程，揭示缺陷形成的根本原因。常见的可预测缺陷包括：
气孔：由卷气或排气不良引起，表现为零件内部的圆形空洞。仿真可显示气体被困的位置和程度。
缩孔：由金属液凝固收缩时得不到补充引起，多出现在最后凝固的厚壁区域。仿真可显示缩孔的位置、大小和形态。
冷隔：由金属液前沿温度过低、熔合不良引起。仿真可显示金属液前沿的温度分布和汇合位置。
热裂：由凝固过程中热应力过大引起，多出现在壁厚突变或转角处。仿真可显示凝固过程中的应力分布。
流痕：由充填模式不当或温度不均引起，表现为零件表面的波纹状纹路。
通过分析缺陷的类型、位置和严重程度，工程师可以追溯根本原因（如浇口位置不当、冷却不均、排气不良、壁厚突变等），并在设计阶段实施针对性的改进措施，避免将问题带入试模阶段。
- 优化技术
优化技术结合数值仿真与数学优化算法，帮助工程师在众多设计方案中自动寻找最优解。传统设计依赖经验和直觉，通常只能验证有限的几个方案，难以保证找到真正的“最优解”。而优化技术可以系统地探索设计空间，自动生成和评估大量方案，显著提高设计效率和创新能力。
常用的优化方法包括：
拓扑优化：在给定的设计空间、载荷条件和约束条件下，寻找最佳的材料分布方案。拓扑优化特别适合轻量化设计，可自动生成类似自然骨骼的镂空结构，在保证强度的前提下最大限度减轻重量。
尺寸优化：在保持零件拓扑结构不变的前提下，优化壁厚、筋高、圆角半径等几何参数，以改善力学性能或工艺性能。
多目标优化：同时考虑多个相互冲突的目标（如最小化重量、最大化强度、最小化成本），通过遗传算法等智能算法寻找帕累托前沿解集，供工程师根据项目优先级选择最佳方案。
这些优化技术已在航空航天、汽车等高端制造领域得到广泛应用，并逐步向普通压铸件设计推广。
四、使用仿真技术的主要收益
在压铸工艺中应用仿真技术，能够为制造企业带来多方面的实际收益，涵盖经济、质量、效率和创新等多个维度：
- 缩短开发周期并降低成本
传统压铸模具开发通常遵循“设计—开模—试模—修模”的循环模式，往往需要多次试模才能获得合格零件，每次试模都涉及模具修改、重新装夹、试制生产等环节，耗时数周甚至数月，成本高昂。仿真技术通过在设计阶段发现并解决问题，大幅减少了反复试模和修模的次数。据统计，应用仿真技术可将压铸模具的开发周期缩短30%–50%，试模次数减少50%–70%，从而显著降低原型制作和物理测试的成本。这有助于加快产品上市速度，提升企业的市场竞争力。
- 提升产品质量与一致性
仿真使工程师能够精确优化工艺参数，从而生产出缺陷更少、力学性能更稳定的优质零件。通过模流分析优化浇注系统，可以减少气孔和冷隔；通过热分析优化冷却系统，可以减少缩孔和热裂；通过结构分析优化壁厚和加强筋，可以提高强度和刚度。同时，通过标准化仿真流程，可以建立统一的工艺规范，确保不同批次产品之间的质量一致性。对于有气密性、承压、疲劳等严苛要求的零件（如发动机缸体、变速器壳体、液压阀体），仿真技术几乎是不可或缺的质量保障手段。
- 增强设计灵活性与创新能力
仿真工具为工程师提供了快速验证多种设计方案的平台，使其能够大胆尝试创新结构而无需承担过高的试错成本。例如，在传统压铸设计中，工程师往往倾向于保守的设计方案，因为设计变更的成本太高。而在仿真支持下，工程师可以在虚拟环境中快速对比多个方案，评估其工艺可行性和力学性能，选择最优解。这促进了轻量化设计（如拓扑优化薄壁结构）、功能集成设计（减少零件数量）等先进理念的落地，为企业创造了显著的技术优势。
- 提高生产效率和资源利用率
通过优化充填模式、冷却系统和循环时间，仿真技术有助于缩短单件生产周期。例如，通过热分析优化冷却水道布局，可以将冷却时间缩短10%–30%，直接提升单位时间产量。同时，仿真还可以帮助识别和减少材料浪费（如优化浇注系统和溢流槽体积）和能源消耗（如优化模具预热温度和时间），从而提升整体生产效率和可持续性。在原材料价格波动和环保压力日益增大的背景下，这一优势显得尤为重要。
五、结论
压铸设计与仿真技术在现代制造业中扮演着日益重要的角色。通过合理运用模流分析、热分析、结构分析、缺陷预测和优化技术，工程师可以在实际生产前全面评估并优化压铸工艺，从而降低成本、缩短周期、提升产品质量并增强生产效率。压铸设计的五个关键要素——壁厚、拔模角度、浇注系统、圆角与加强筋、排气与溢流槽——必须与仿真分析紧密结合，才能实现最优的设计方案。
仿真技术的价值不仅在于“发现问题”，更在于“指导改进”。它提供了一种科学、量化的决策依据，使压铸模具开发从“凭经验试错”转变为“基于数据预测”。随着计算机硬件性能的持续提升和数值算法的不断优化，仿真工具的精度和计算速度将进一步提高，使更大规模、更复杂的压铸过程模拟成为可能。同时，仿真软件的操作界面日益友好，学习门槛不断降低，越来越多的中小企业也能够享受到仿真技术带来的红利。
总之，压铸设计与仿真技术的深度融合，是压铸行业迈向高质量发展、智能化制造的重要路径。对于希望提升竞争力、降低制造成本、缩短交付周期的企业而言，掌握并应用这些技术已不再是“可选项”，而是“必选项”。
